42 Deutsch 5.906-587.0 Rev. 00 (05/14)

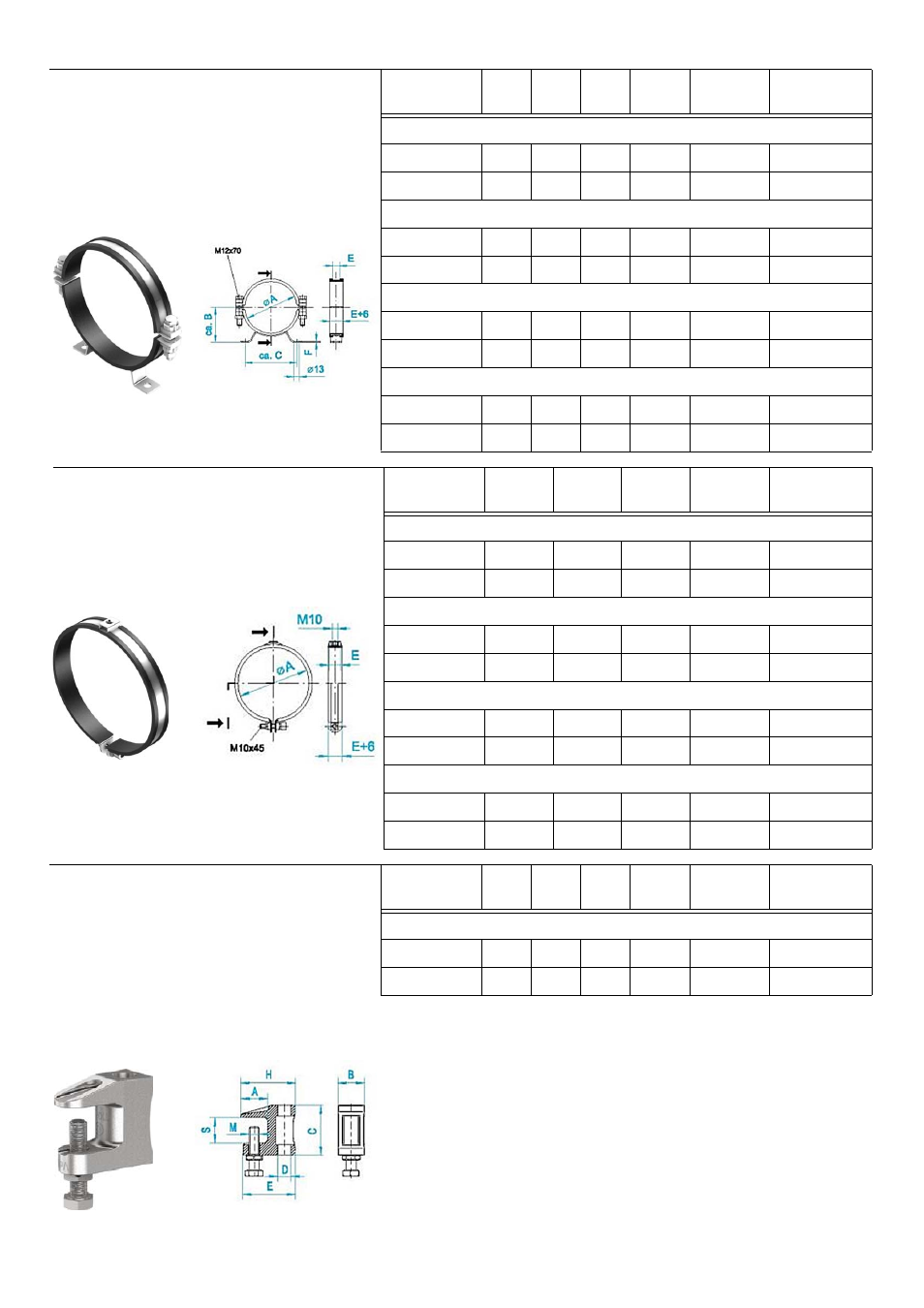

Rohrschellen Wandbefestigung Material ØA B C E Gewicht
kg
Artikel-Nr.
Rohrschellen für Wandbefestigung mit
Dämmeinlage (EPDM, -40 °C – +120 °C).
Einsatz der Rohrschellen nur zur Aufnahme
von Rohr-Querkräften. Ø60
verzinkt 60 50 100 20x1 0,20 6.880-165.0
Edelstahl 60 50 100 20x1 0,20 6.880-169.0
Ø80
verzinkt 80 64 138 30x2,5 0,70 6.880-166.0
Edelstahl 80 64 138 30x2,5 0,70 6.880-170.0
Ø100
verzinkt 102 75 138 30x2,5 0,80 6.880-167.0
Edelstahl 102 75 138 30x2,5 0,80 6.880-171.0
Ø120
verzinkt 123 86 138 30x2,5 0,85 6.880-168.0
Edelstahl 123 86 138 30x2,5 0,85 6.880-172.0
Rohrschellen Deckenbefestigung Material ØA E T1 Gewicht
kg
Artikel-Nr.
Rohrschellen für Deckenbefestigung mit
Dämmeinlage (EPDM, -40 °C – +120 °C). Ø60
verzinkt 60 20x1 – 0,11 6.880-173.0
Edelstahl 60 20x1 – 0,11 6.880-177.0
Ø80
verzinkt 80 25x1,5 2,0 0,20 6.880-174.0
Edelstahl 80 25x1,5 2,0 0,20 6.880-178.0
Ø100
verzinkt 102 25x1,5 2,0 0,24 6.880-175.0
Edelstahl 102 25x1,5 2,0 0,24 6.880-179.0
Ø120
verzinkt 123 25x1,5 2,0 0,27 6.880-176.0
Edelstahl 123 25x1,5 2,0 0,27 6.880-180.0
Trägerklammern Material ØA B C E Gewicht
kg
Artikel-Nr.
Trägerklammern zur Befestigung von Rohrlei-
tungen an Stahlträger (ohne Schweißen oder
Bohren).
Mit Stellschraube M10, D=11mm und Breite
B=21mm. Ø60
verzinkt 60 50 100 20x1 0,20 6.880-181.0
Edelstahl 60 50 100 20x1 0,20 6.880-182.0
