Deutsch 5.906-587.0 Rev. 00 (05/14)
23

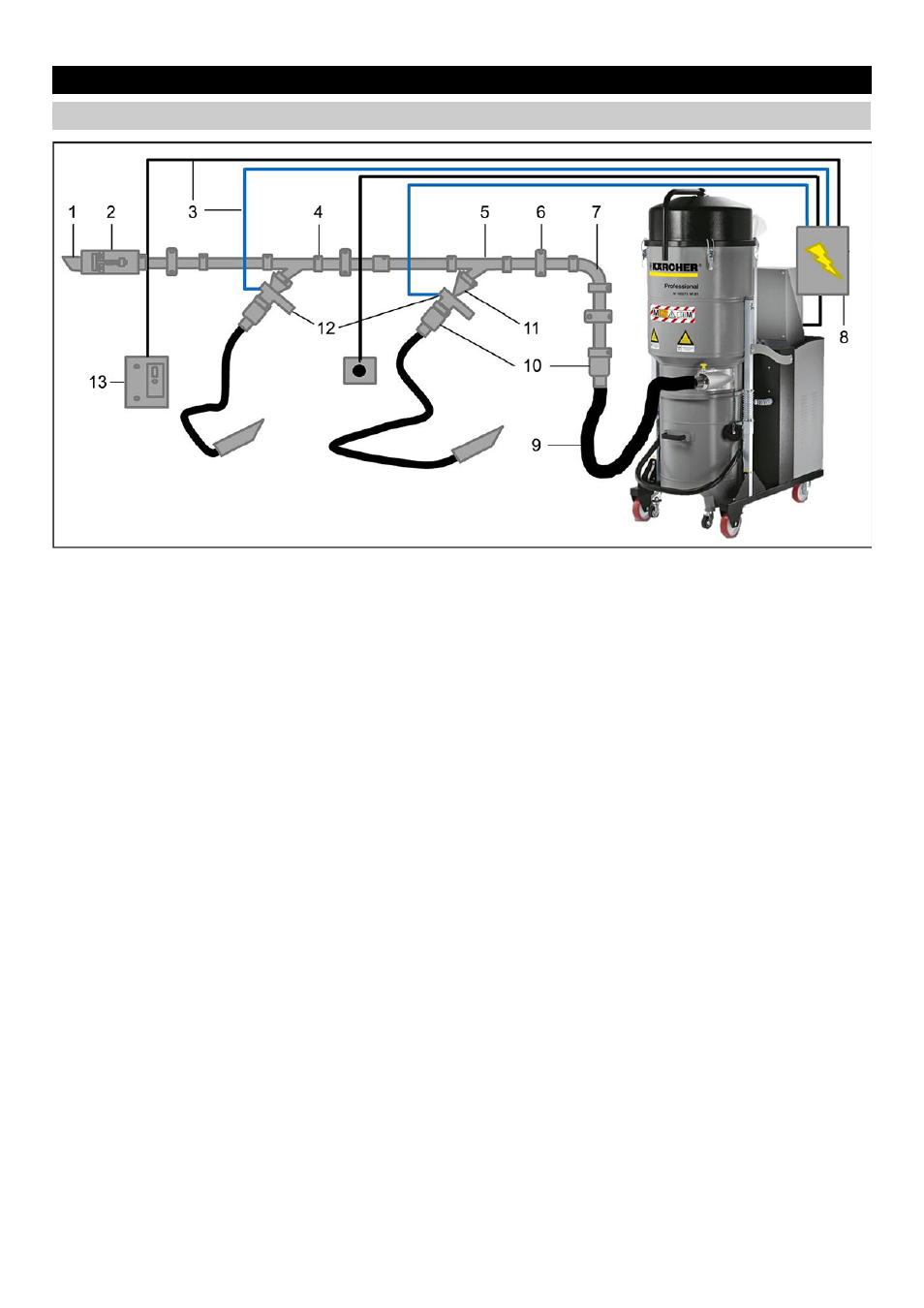

1 Ausblasrohr
2 Rückschlag- / Falschluftklappe
3 Steuerleitung
4 Spannring
5 Y-Abzweigstück
6 Befestigungsschelle
7 Rohrbogen
8 Steuerung / Verteilerkasten
9 Anschlussschlauch DN 70
10 Anschlussstück Schlauch
11 Konus-Stück
12 Absperrschieber elektrisch oder pneumatisch
13 Fernbedienung
12
Grundlagen der Anlagenmontage
12.1 Übersicht Modulkomponenten
