28 Deutsch 5.906-587.0 Rev. 00 (05/14)

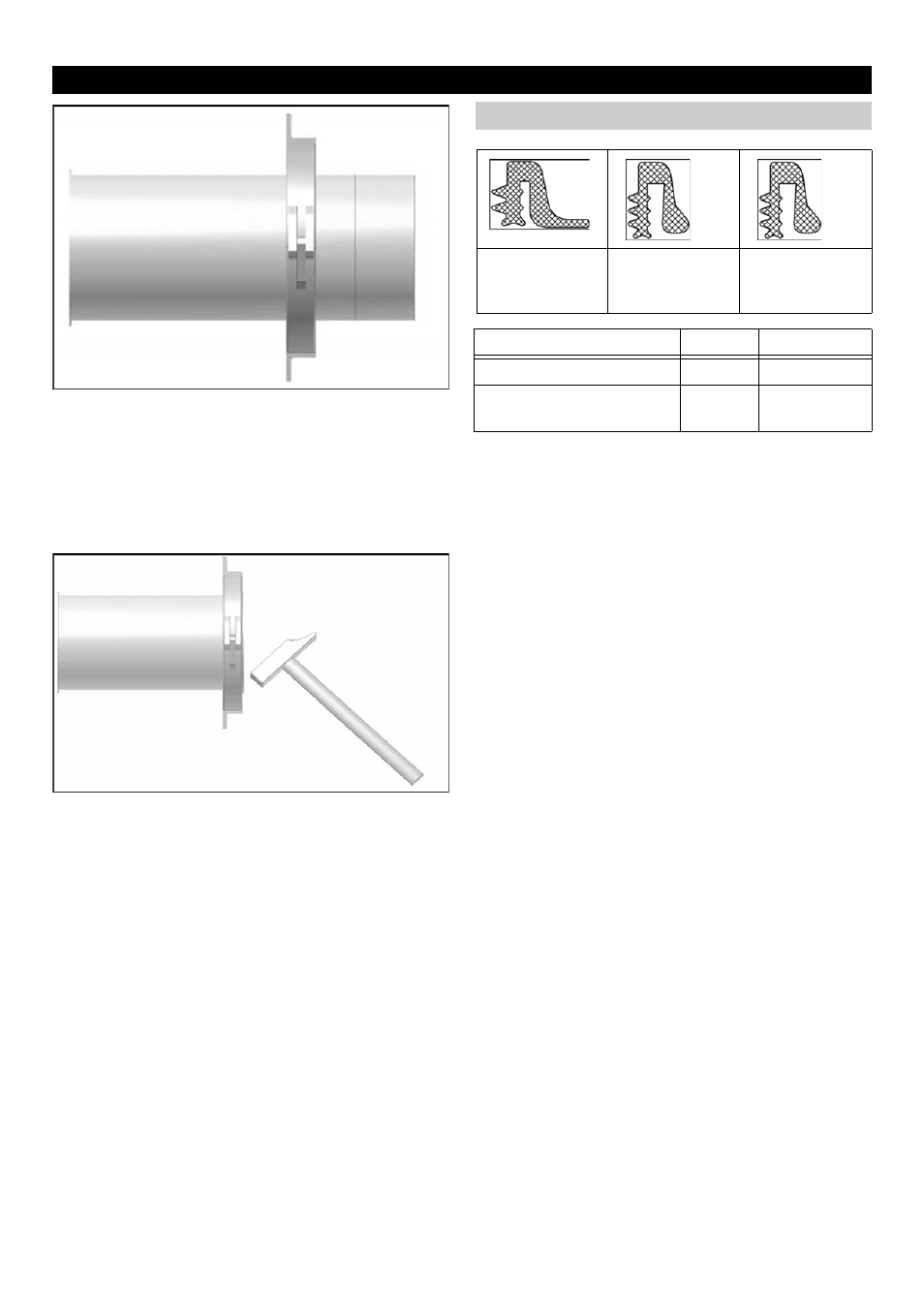

 Passlänge ausmessen und auf das Rohr übertragen
(Passlänge + 7 mm für den Bördelrand).
 Bördelvorrichtung mit der Kante auf diese Länge set-
zen und über den Umfang des Rohres die Schnittlinie
anzeichnen.
 Bördelvorrichtung zurückschieben und das Rohr mit ei-
ner Trennscheibe oder Säge auf Länge schneiden.
 Anschließend das Rohr so in die Bördelvorrichtung ein-
spannen, dass es 7 mm übersteht.
 Das überstehende Rohr mit einem Hammer umschla-
gen bis ein gleichmäßiger, scharfkantiger Bördelrand
entstanden ist.
Für Verbindungen von:
– 2 mm und 2 mm starken Rohrteilen
– 2 mm und 1,5 mm starken Rohrteilen
– 2 mm und 1 mm starken Rohrteilen*
– 1,5 mm und 1,5 mm starken Rohrteilen*
* Bei hohen Anforderungen an die Dichtheit der Verbin-
dung, sollte der dickere Bördeldichtring für 1 mm Rohrbau
verwendet werden.
15 Anfertigen einer Bördelkante
15.1 Hinweise zu Bördeldichtringen
Profil für 1 mm in:
EPDM leitfähig Profil für 2 mm in:
NBR, Silikon, Vi-
ton Profil für 2 mm in:
EPDM leitfähig
Gummiqualität Farbe Temperatur
NBR (Perbunan) Grau 100 °C
EPDM (Keltan) Schwarz
(leitfähig) 120 °C
