26 Deutsch 5.906-587.0 Rev. 00 (05/14)

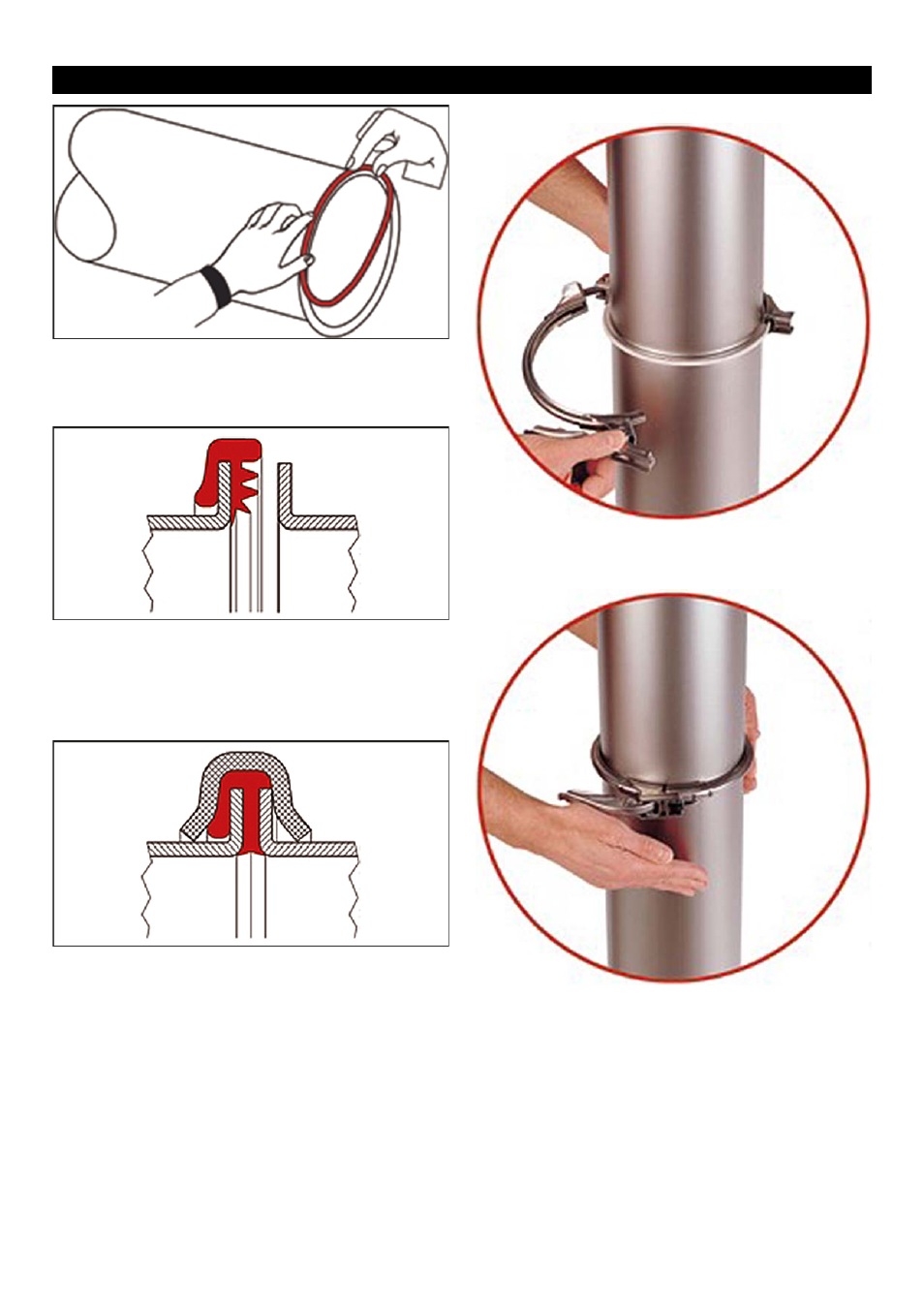

 Bördeldichtring auf einen der Bördelränder ziehen.
 Beim Aufziehen kann der Bördeldichtring etwas gezo-
gen werden jedoch nicht überdehnen.
Bördeldichtring aufgezogen.
Hinweis
Die geriffelte Seite des Bördeldichtringes muss zum An-
schlussrohrteil zeigen.
Spannring aufgesetzt.
 Gegenrohr anhalten und eine Spannringhälfte über die
Bördelränder schieben.
Hinweis
– Beim QUICK CONNECT ist die Spannringhälfte ohne
den Bügelverschluss als Erstes zu montieren.
– Beim Aufschieben des Spannringes darauf achten,
dass die Rohrteile keinen Versatz aufweisen und der
Bördeldichtring nicht mit verschoben wird.
– Bei waagerecht verlegten Leitungen, in denen Konden-
sat anfällt, sollte die Klebestelle des Bördeldichtringes
und auch die Verbindungsstellen der Spannringhälften
möglichst nicht an der tiefsten Stelle angeordnet wer-
den.
QUICK CONNECT© Spannring
 Die zweite Spannringhälfte über die Bördelränder drü-
cken.
 Den Bügel über den Verschlusshaken legen und den
Griff schließen.
14 Montageanleitung für Spannring-Verbindungen mit Bördeldichtring
