Deutsch 5.906-587.0 Rev. 00 (05/14) 27
VORSICHT
– Beim Schließen des Spannringes darf der Bördeldich-
tring keine Schlaufe bilden. Um das Schließen zu er-
leichtern, kann die Spannschraube am Gelenk bei
Bedarf zurückgedreht werden.
– Zur Sicherung gegen unbeabsichtigtes Lösen der Ver-
bindung (z.B. bei Vibrationen) und zur Erhöhung der
Dichtheit, ist die Spannschraube anschließend festzu-
ziehen.
– Für explosionsdruckstoßfeste Verbindungen bis 3 bar
Überdruck ist ein Schraubenanzugsmoment von 10
Nm erforderlich.
Hinweis
Empfehlenswert ist es, den Spannring vorher komplett
auseinander zu bauen. Es kann aber auch analog dem
QUICK CONNECT© Spannring montiert werden, indem
nur eine Schraube komplett gelöst wird.

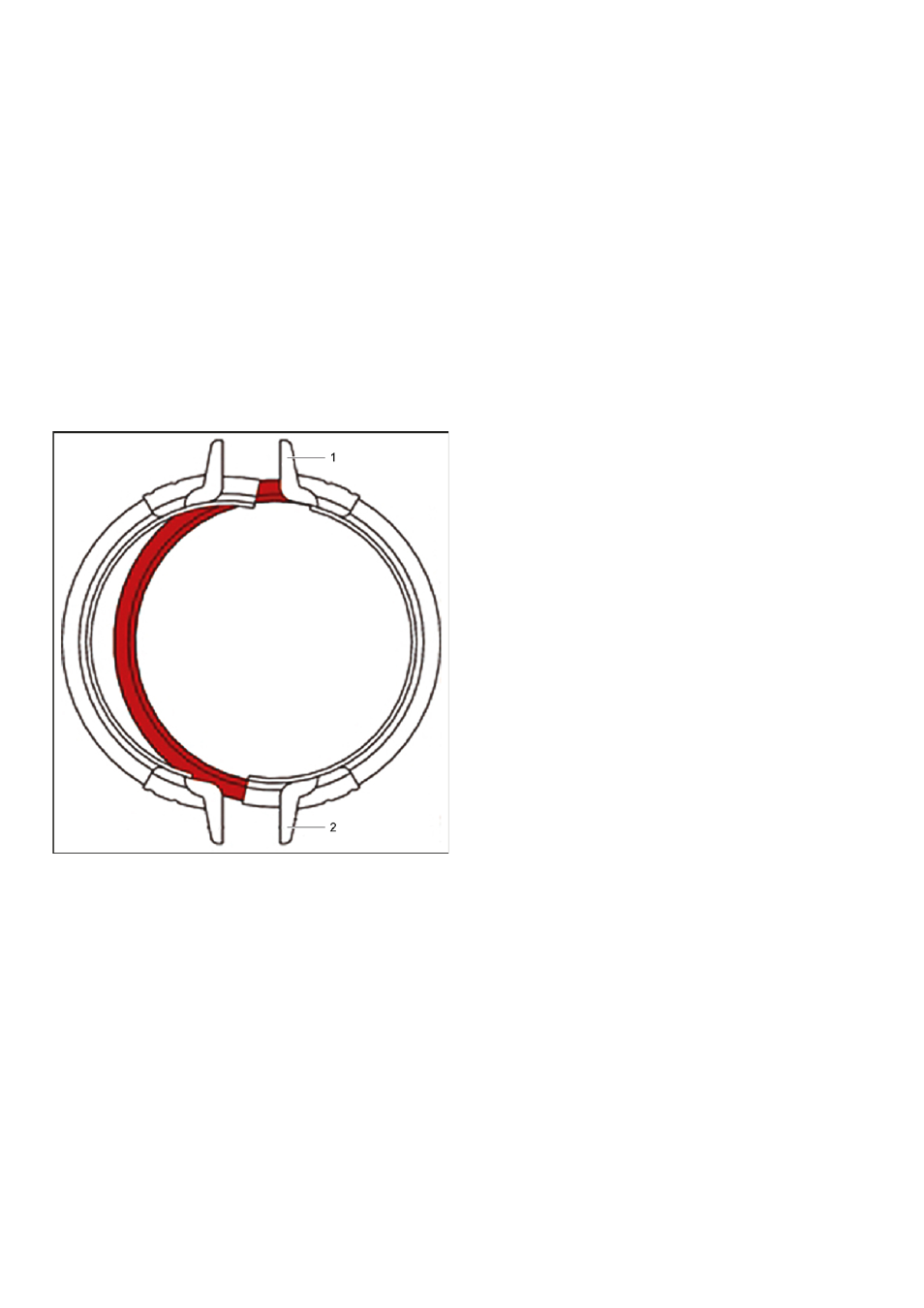

Spannring 2-teilig
1 Spannschuh überstehend
2 Spannschuh zurückgesetzt
 Die zweite Spannringhälfte auf die Bördelränder drü-
cken.
 Schrauben einführen und abwechselnd auf jeder Seite
gleichmäßig festziehen.
VORSICHT
– Der Bördeldichtring darf dabei keine Schlaufen bilden.
– Bei explosionsdruckstoßfesten Verbindungen bis 3 bar
Überdruck ist ein Schraubenanzugsmoment von
25 Nm erforderlich.
– Für alle aufgeführten Spannringe ist ein Sechskant-
Schraubendreher mit 6 mm Schlüsselweite erforder-
lich.
