Deutsch 5.906-587.0 Rev. 00 (05/14) 19
Berechnung der Druckverluste in den Teilstücken:
Hinweis
Alle Teilstrecken zusammen ergeben den gesamten
Druckverlust zzgl. 10-20% Sicherheit.
Beispiel:

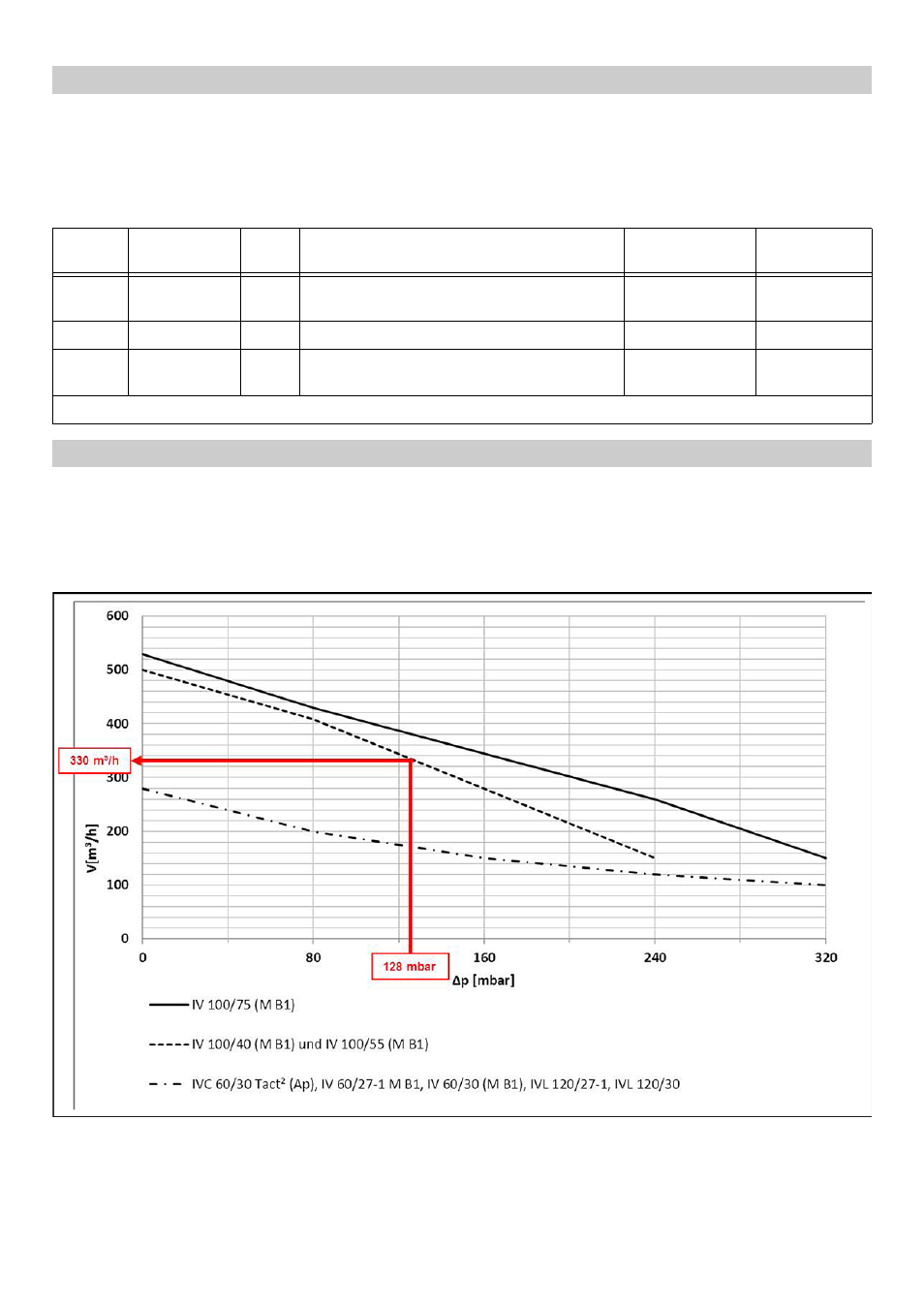

Abgleich des gesamten Druckverlust mit der Sauger-
Kennlinie.
Beispiel:
Bei einer Druckverlustleistung von 128 mbar verbleibt
beim IV 100/55 ein Volumenstrom von ~330 m³/h.
11.5 Schritt 5
Teil-
stück Saug-
schlauch Länge Bauteil Strömungsge-
schwindigkeit Druckverlust
1 DN 80 25 m 3x Y-Stücke
2x 90° Bögen 27,63 m/s 32,63 mbar
2 DN 60 5 m 24,56 m/s 6,03 mbar
3 DN 51 5 m 1x Benutzerdefiniertes Bauteil
(Saugschlauch) 35,37m/s 18,01 mbar
 110,94 mbar + 15% Sicherheitsaufschlag = ~128 mbar
11.6 Schritt 6
