Deutsch 5.906-587.0 Rev. 00 (05/14) 21
Schritt 4
Berechnung der Druckverluste in den Teilstücken:
Schritt 5

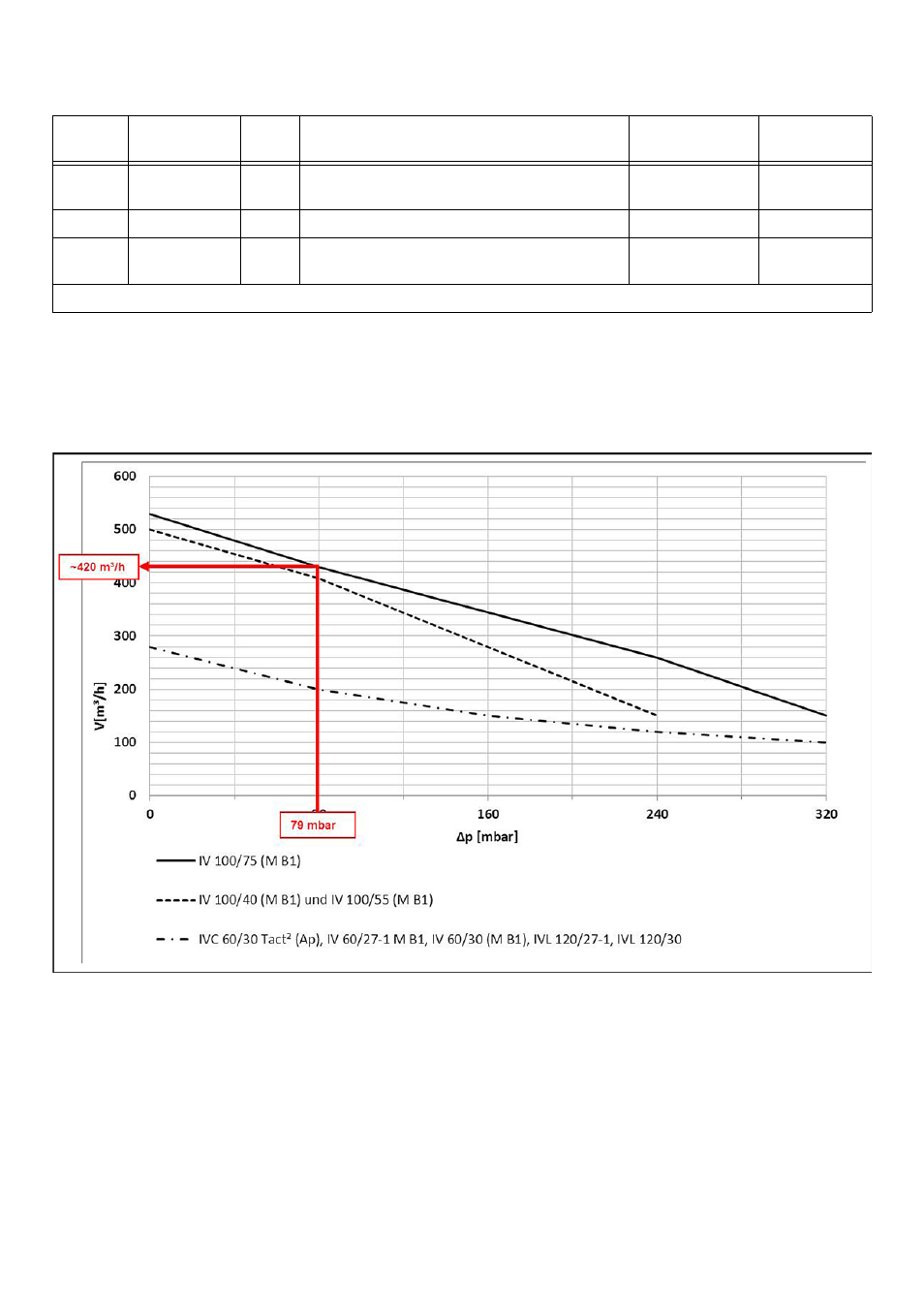

Abgleich mit Kennlinie.
Beispiel:
Bei einer Druckverlustleistung von 79 mbar verbleibt beim
IV 100/75 ein Volumenstrom von ~420 m³/h.
Teil-
stück Saug-
schlauch Länge Bauteil Strömungsge-
schwindigkeit Druckverlust
1 DN 80 25 m 3x Y-Stücke
2x 90° Bögen 30,39 m/s 46,13mbar
2 DN 60 5 m 27,02 m/s 7,30 mbar
3 DN 51 5 m 1x Benutzerdefiniertes Bauteil
(Saugschlauch) 38,90 m/s 15,00 mbar
 68,43 mbar + 15% Sicherheitsaufschlag = ~79 mbar
