10
Montage des Touch Panel (in horizontaler Lage)
3
Sichern Sie das Touch Panel am Plasma-Display.
㊍

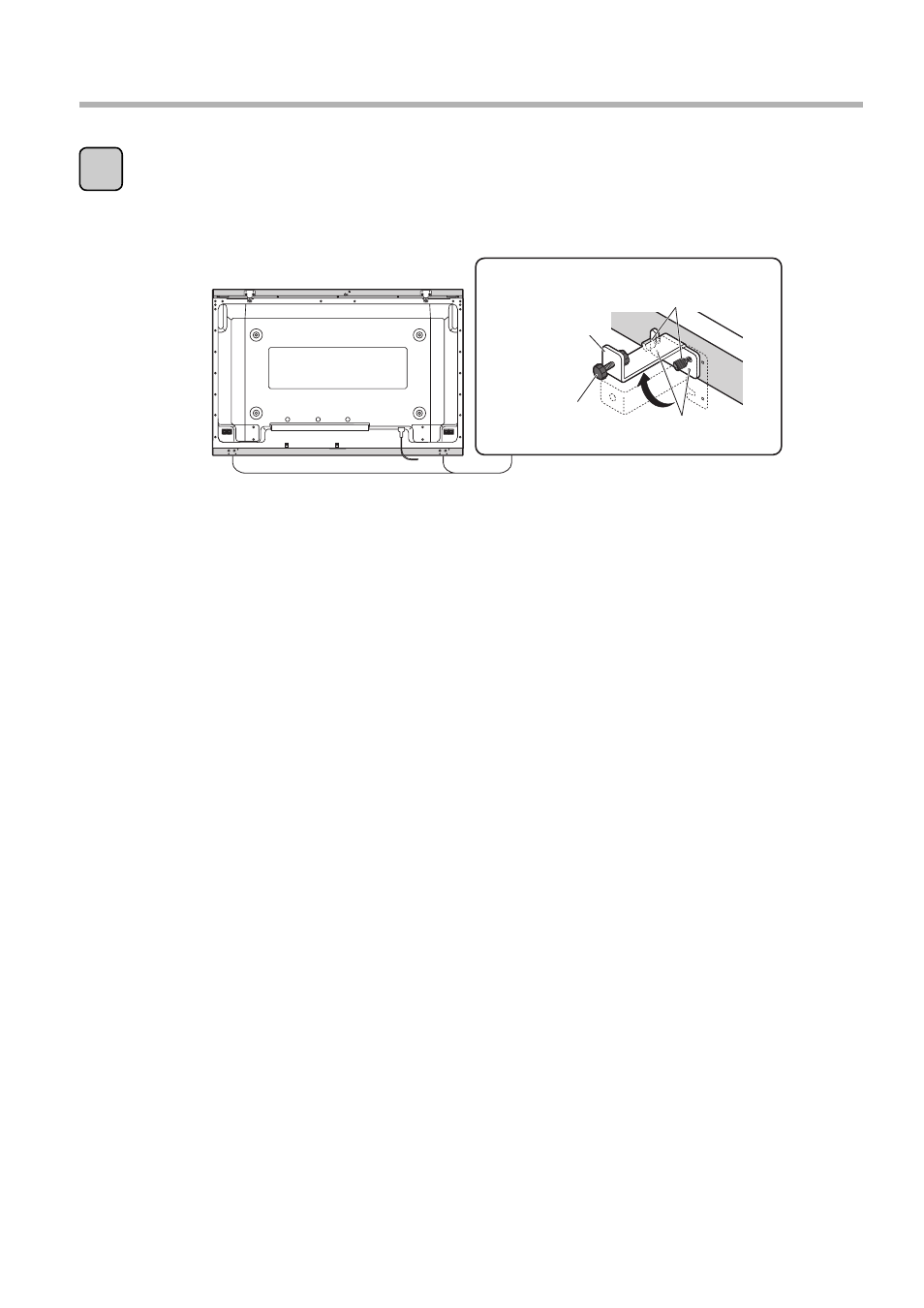

Lösen Sie die Befestigungsschraube A an dem (provisorisch gehaltenen) Montagebügel B, drehen
Sie den Montagebügel um 90 Grad, und passen Sie dann wie in der Abbildung gezeigt den Vorsprung
oberhalb des runden Lochs in Montagebügel B in das Loch in der unteren Rahmeneinheit ein. Ziehen
Sie die beiden Befestigungsschrauben A handfest an.
Befestigungsschrauben A
Montagebügel B
Schraube
Vorsprünge
㊍
㊎
Drehen Sie die Schrauben an Montagebügel A und B, bis der Spalt zwischen Touch Panel und
Plasma-Display geschlossen ist, und drehen Sie die Schrauben dann um weitere 2 Umdrehungen ein,
um sie festzuziehen.
