12
Montage des Touch Panel (in vertikaler Lage)
3

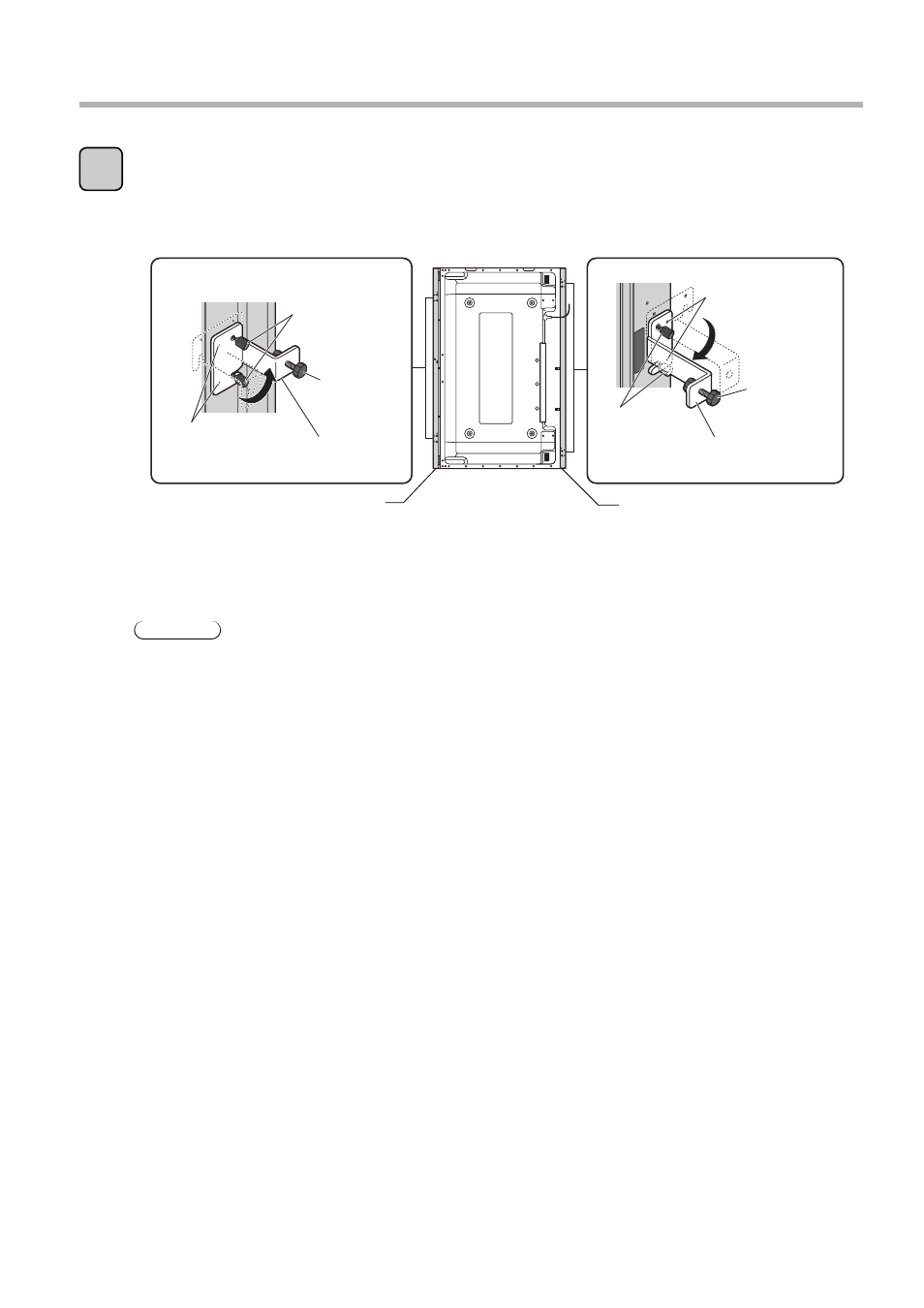

Sichern Sie das Touch Panel am Plasma-Display.
㊍ Lösen Sie die Befestigungsschrauben A an den (provisorisch gehaltenen) Montagebügeln A und
B, drehen Sie die Montagebügel um 90 Grad, und passen Sie dann wie in der Abbildung gezeigt
die Vorsprünge oberhalb der runden Löcher in den Bügeln in die Löcher in der oberen und unteren
Rahmeneinheit ein. Ziehen Sie dann beide Befestigungsschrauben A handfest an.
Schraube Schraube
Untere Rahmeneinheit Obere Rahmeneinheit
Befestigungsschrauben A
Vorsprünge
Montagebügel B
Befestigungsschrauben A
Vorsprünge
Montagebügel A
㊍ ㊍
㊎ Drehen Sie die Schrauben an Montagebügel A und B, bis der Spalt zwischen Touch Panel und
Plasma-Display geschlossen ist, und drehen Sie die Schrauben dann um weitere 2 Umdrehungen ein,
um sie festzuziehen.
Hinweis
Wenn das Touch Panel in senkrechter Lage verwendet werden soll, stellen Sie die Sensorposition des
Touch Panel auf „Vertical“ (Vertikal) ein. (S. 39)
