Installation & Einrichtung

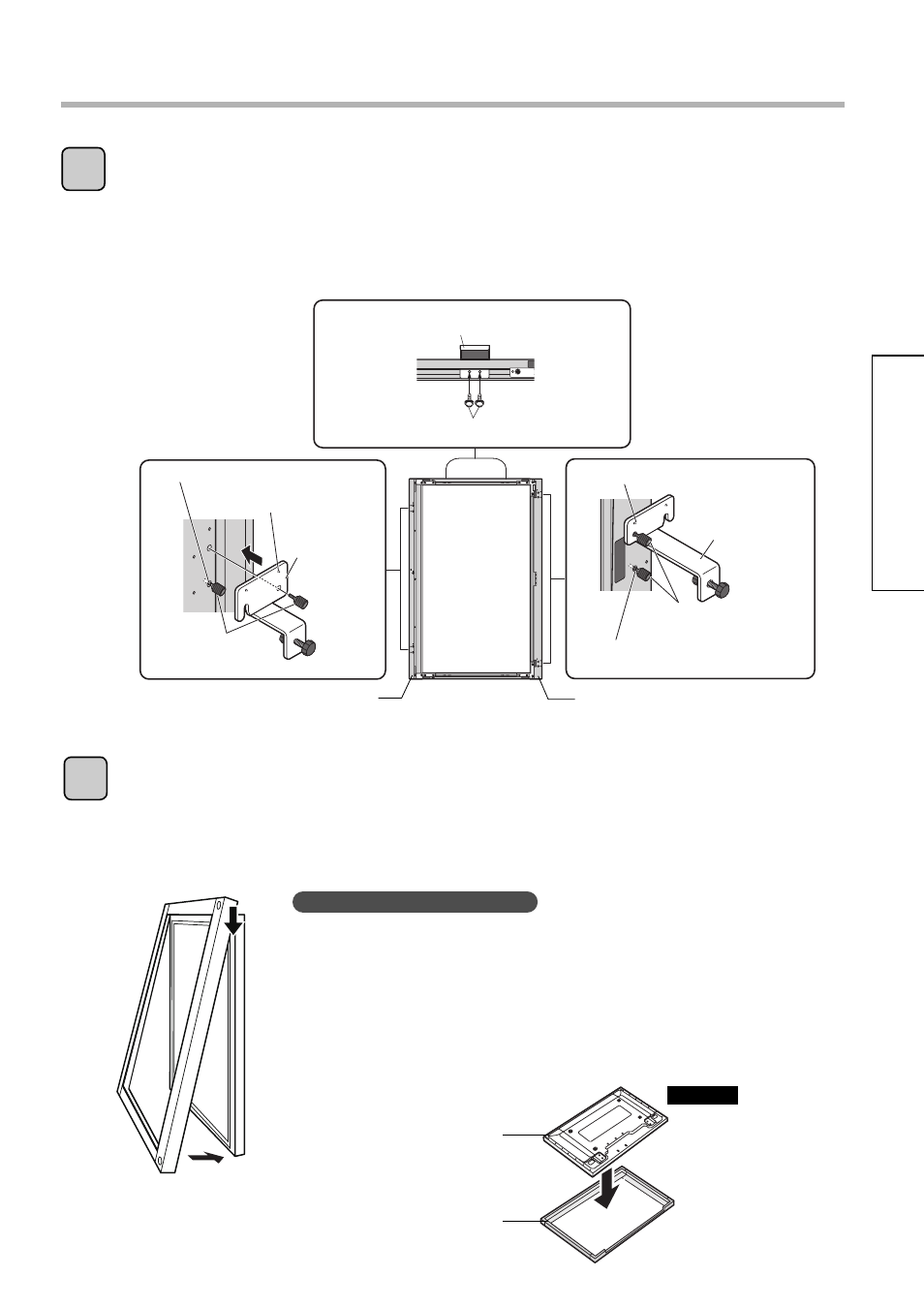

Montage des Touch Panel
(in vertikaler Lage)
1
Befestigen Sie die Montagebügel am Touch Panel.
㊍ Passen Sie die Vorsprünge an den Vertikalmontagebügeln in die Löcher der Rahmeneinheiten ein,
und befestigen Sie die Bügel mit den Befestigungsschrauben B.
㊎ Passen Sie wie in den Abbildungen gezeigt die Vorsprünge oberhalb der runden Löcher in die Löcher
in der oberen und unteren Rahmeneinheit ein, und ziehen Sie dann die Befestigungsschrauben
handfest an, um Bügel A und B provisorisch zu halten. Schrauben Sie die Befestigungsschrauben A
halbwegs in die obere und untere Rahmeneinheit ein.
Vertikalmontagebügel
Obere Rahmeneinheit Untere Rahmeneinheit
Befestigungsschrauben B
Halbwegs einschrauben
Vorsprung
Montagebügel A
Montagebügel B
Befestigungsschrauben A
Halbwegs einschrauben
Vorsprung
㊍
㊎
Befestigungsschrauben A
㊎
2
Befestigen Sie das Touch Panel an der Vorderseite des Plasma-Displays.
㊍ Um das Touch Panel am Plasma-Display zu befestigen, richten Sie die Ober- und Unterkante des
Touch Panel jeweils auf die Ober- und Unterkante des Plasma-Displays aus. Nachdem Sie das
Touch Panel am Plasma-Display angebracht haben, justieren Sie seine Position so, dass die beiden
schwarzen Rahmen links und rechts an der Vorderseite des Plasma-Displays die gleiche Breite
aufweisen.
Hinweise zum Zusammenbau
• Die Befestigung des Touch Panel am Plasma-Display muss von zwei
Personen ausgeführt werden. Falls das Touch Panel fallen gelassen wird,
kann dies Verletzungen verursachen.
• Legen Sie das Touch Panel nicht umgedreht auf den Boden, um das Plasma-
Display von oben her daran zu befestigen, da der Infrarotsensor des Touch
Panel dadurch beschädigt werden kann. Reparaturen von Schäden, die
auf eine derartige unsachgemäße Vorgehensweise beim Zusammenbau
verursacht wurden, werden dem Kunden in Rechnung gestellt.
Boden
Plasma-Display
Touch Panel
FALSCH
