8

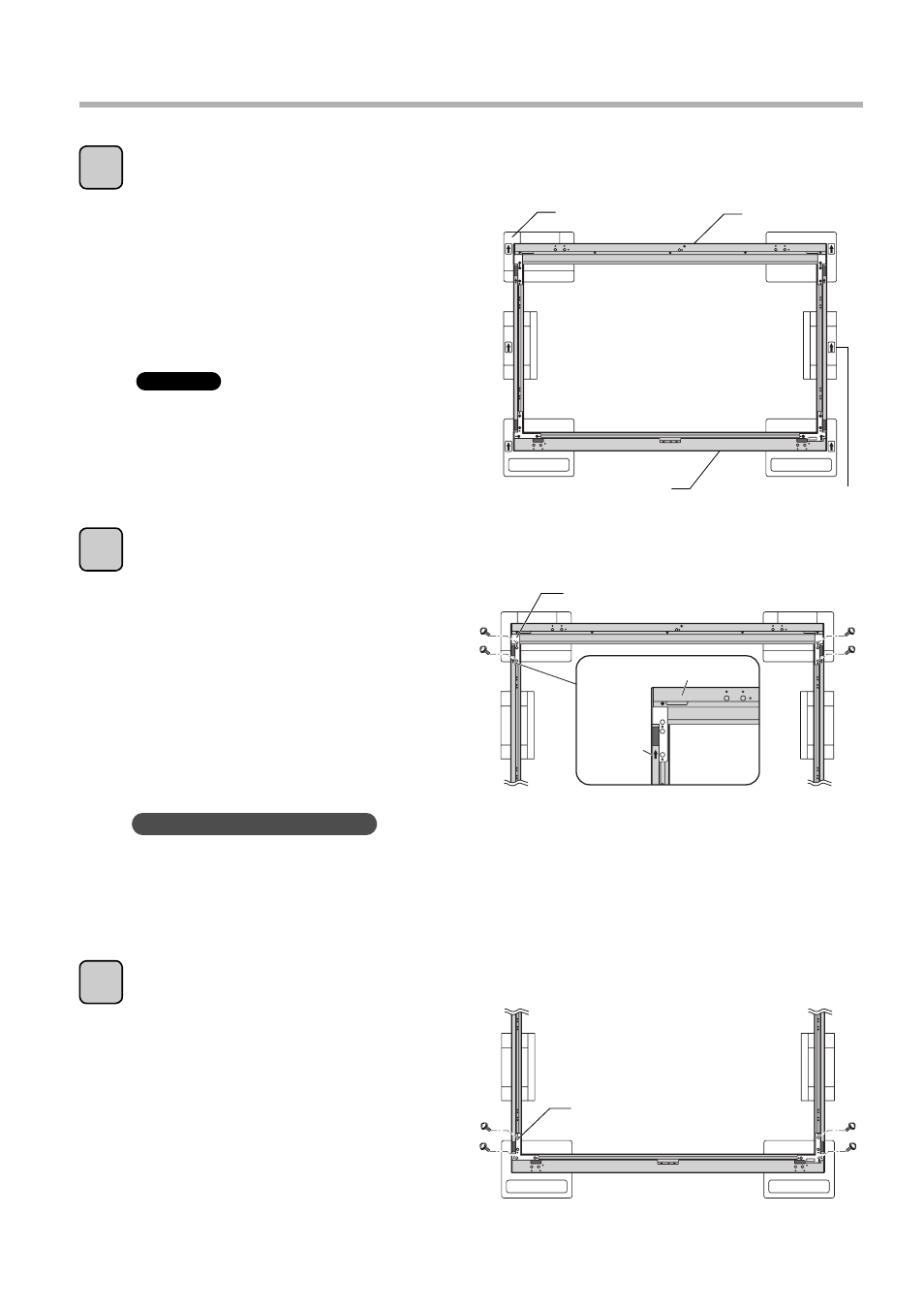

Legen Sie die obere, linke, rechte und untere Rahmeneinheit auf die
Transportschutzstücke.
㊍ Ordnen Sie die 6 Transportschutzstücke
so auf dem Boden an, dass ihre
Pfeilmarkierungen alle in die gleiche
Richtung weisen.
㊎ Platzieren Sie die vier Rahmeneinheiten in
den Vertiefungen der Transportschutzstücke.
(Die Pfeilmarkierungen an der rechten und
linken Rahmeneinheit müssen auf die obere
Rahmeneinheit weisen.)
Befestigen Sie die linke und rechte Rahmeneinheit an der oberen Rahmeneinheit.
㊍ Richten Sie die Vorsprünge an
der Trägerplatte der oberen
Rahmeneinheit auf die Löcher in der
linken und rechten Rahmeneinheit
aus.
㊎ Befestigen Sie die linke und
rechte Rahmeneinheit mit 4
Befestigungsschrauben B an
der oberen Rahmeneinheit.
Zusammenbau des Touch Panel
Befestigen Sie untere Rahmeneinheit an der linken und rechten Rahmeneinheit.
㊍ Richten Sie die Vorsprünge an der
Trägerplatte der unteren Rahmeneinheit
auf die Löcher in der linken und rechten
Rahmeneinheit aus.
㊎ Befestigen Sie die linke und
rechte Rahmeneinheit mit 4
Befestigungsschrauben B an
der unteren Rahmeneinheit.
Achtung
• Die Rahmeneinheiten müssen zum
Zusammenbau in den Transportschutzstücken
platziert werden, da die Vorsprünge des Touch
Panel leicht beschädigt werden können.
Hinweise zum Zusammenbau
• Die Lage der Montagelöcher für die Befestigungsschrauben B ist bei der linken und rechten
Rahmeneinheit unterschiedlich.
• Falls die Teile nicht zusammenpassen, vertauschen Sie probeweise die linke und die rechte
Rahmeneinheit miteinander.
1
2
3
Obere
Rahmeneinheit
Untere Rahmeneinheit
Pfeilmarkierung
Obere Rahmeneinheit
Pfeilmarkierung
Befestigungs-
schrauben B
Befestigungsschrauben B
Trägerplatte
Transportschutzstück
Trägerplatte
