Seite 16
16

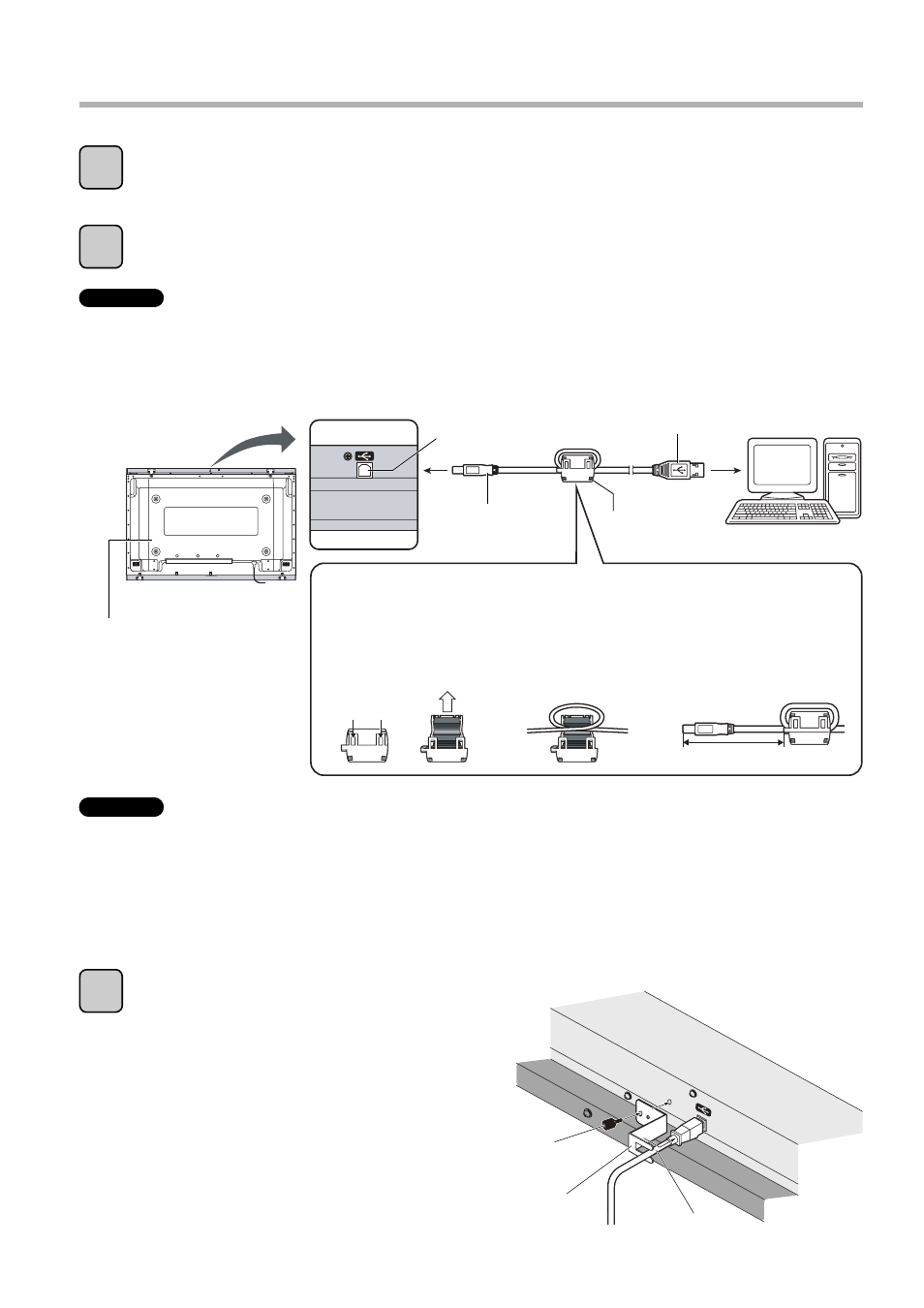

Anschlüsse und Plug-Ins
Schalten Sie das Plasma-Display und den Computer ein.
Vergewissern Sie sich, dass das Betriebssystem des Computers startet.
Verbinden Sie das Touch Panel über das USB-Kabel mit dem Computer.
Nach Herstellung des Anschlusses startet Plug & Play. (S. 17)
Plasma-Display
(Einzelheiten zum Anschluss
an den Computer fi nden Sie
in der Bedienungsanleitung
des Plasma-Displays.)
Befestigen Sie die USB-Kabelhalterung.
㊍
Führen Sie das USB-Kabel durch die USB-
Kabelhalterung.
㊎
Richten Sie das Loch in der USB-Kabelhalterung
auf die dafür am Touch Panel vorgesehene
Bohrung aus.
㊏
Setzen Sie eine Befestigungsschraube A ein, und
ziehen Sie sie handfest an.
1
2
3
Achtung
• Achten Sie darauf, das USB-Kabel erst nach beendeter Installation der Treiber-Software anzuschließen.
• Bringen Sie vor dem Anschließen des USB-Kabels den mitgelieferten Ferritkern am Kabel an. (Siehe unten.)
• Prüfen Sie nach, dass die USB-Stromversorgung des Computers nicht mehr als 500 mA beträgt.
Achtung
• Wenn Sie beim Anschließen des USB-Kabels den infrarotdurchlässigen Teil am Touch Panel blockieren oder
den Bildschirm berühren, wird dies möglicherweise als ein Defekt erkannt. Wird das Touch Panel in diesem
Zustand betrieben, kann sich sein Ansprechverhalten verlangsamen.
In einem solchen Fall trennen Sie das USB-Kabel bei gestartetem Computer ab, und schließen Sie es dann
erneut an.
• Um einen USB-Verteiler verwenden zu können, muss dieser separat mit Strom versorgt werden. Einzelheiten
hierzu fi nden Sie in der Bedienungsanleitung des USB-Verteilers.
Computer
USB-Kabel
USB-Buchse
Touch Panel
An die USB-Buchse des
Computers anschließen.
(Rückansicht)
Ferritkern
Befestigungsschraube A
USB-Kabel
USB-Kabelhalterung
1. Ziehen Sie an
den Laschen des
Ferritkerns, um
ihn zu öffnen.
2. Bilden Sie an einer Stelle, die
ca. 20 cm vom Touch Panel
entfernt ist, eine Schleife aus
dem USB-Kabel, und passen
Sie den Übergangspunkt der
Schleife in den Ferritkern ein.
an 2 Stellen
ca. 20 cm
3. Schließen Sie
den Ferritkern.
