Panasonic TYTP42P10S - Handbuch (Seite 9)

9
Installation & Einrichtung

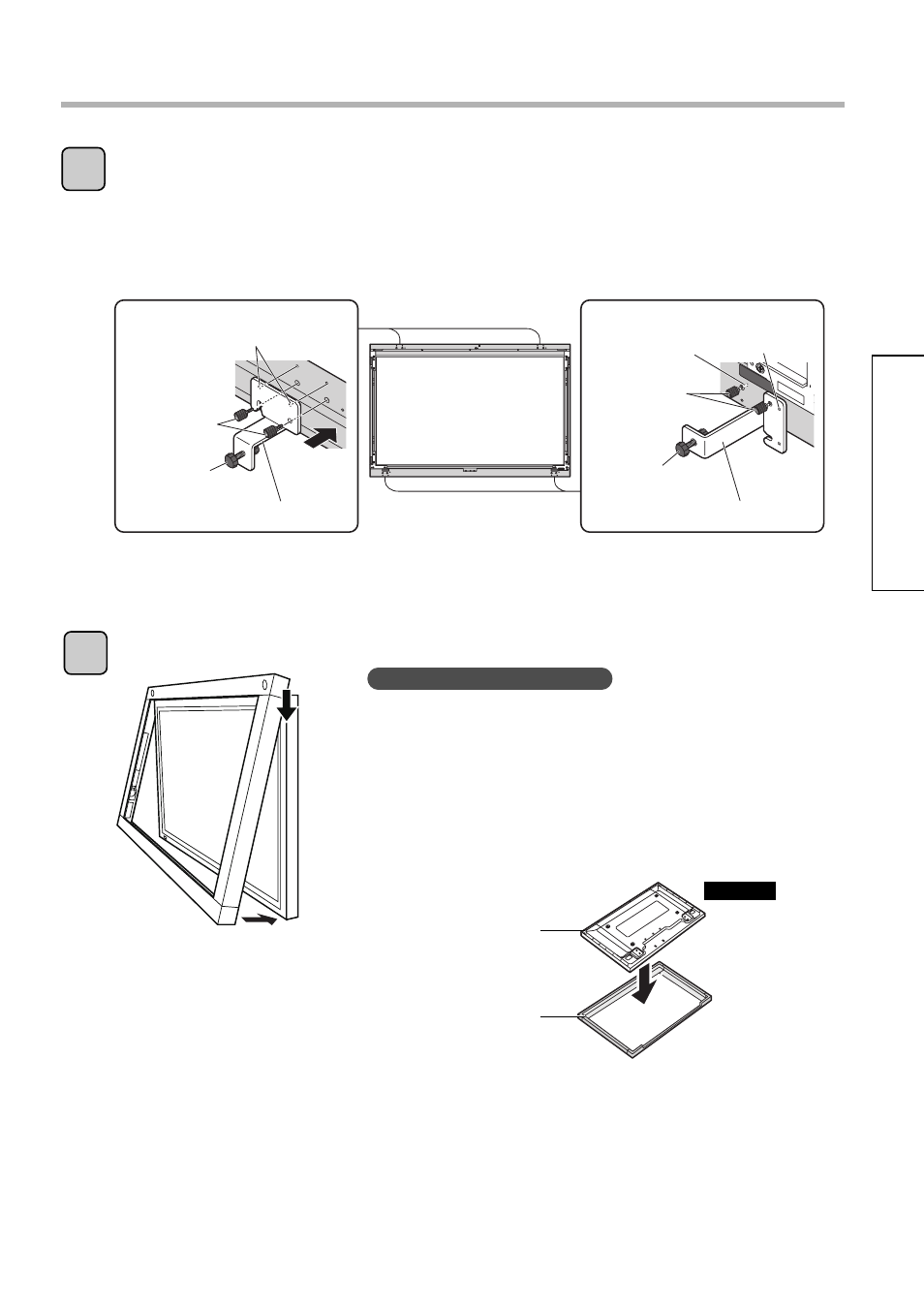

Montage des Touch Panel
(in horizontaler Lage)
1
Befestigen Sie die Montagebügel am Touch Panel.
㊍ Passen Sie den Vorsprung oberhalb des runden Lochs in Montagebügel A in das Loch in der oberen
Rahmeneinheit ein, und ziehen Sie die Befestigungsschraube A handfest an.
㊎ Passen Sie wie in der Abbildung gezeigt den Vorsprung oberhalb des runden Lochs in Montagebügel
B in das Loch in der unteren Rahmeneinheit ein, und ziehen Sie dann die Befestigungsschraube A
handfest an, um den Montagebügel B provisorisch zu halten. Schrauben Sie die Befestigungsschraube
A halbwegs in das Loch in der unteren Rahmeneinheit ein.
Befestigungs-
schrauben A
Montagebügel A
Vorsprünge
Montagebügel B
Befestigungs-
schrauben A
Vorsprung
Halbwegs
einschrauben
Schraube Schraube
㊍ ㊎
2
Befestigen Sie das Touch Panel an der Vorderseite des Plasma-Displays.
Hinweise zum Zusammenbau
• Die Befestigung des Touch Panel am Plasma-Display muss von
zwei Personen ausgeführt werden. Falls das Touch Panel fallen
gelassen wird, kann dies Verletzungen verursachen.
• Legen Sie das Touch Panel nicht umgedreht auf den Boden, um
das Plasma-Display von oben her daran zu befestigen, da der
Infrarotsensor des Touch Panel dadurch beschädigt werden kann.
Reparaturen von Schäden, die auf eine derartige unsachgemäße
Vorgehensweise beim Zusammenbau verursacht wurden, werden
dem Kunden in Rechnung gestellt.
Boden
Plasma-Display
Touch Panel
FALSCH
