Martin Christ RVC 2-18 CDplus Benutzerhandbuch
Seite 34
RVC 2-18 CD& HCL
5 Aufstellung und Anschluss
34
Version 04/2012, Rev. 1.4 vom 25.11.2013 • sb
Originalbetriebsanleitung
Pos: 101 /01 0 Univ ersal mod ule/ Sei tenwe chsel @ 0\ mod _12 021 1624 431 2_0 .docx @ 1 03 @ @ 1
Pos: 102 /20 0 Ch rist/3 71 RVC-BA (PROJEK TE)/RVC 2- 18 CD plus_ 2-1 8 CDplus _HCl/05 0 Aufst ellun g un d Anschl uss/0 50- 007 0 Elekt rom agn etisch es Absp err ventil @ 19 \mo d_1 379 3964 654 02_ 6.do cx @ 9504 9 @ 4 @ 1
5.3.4.1 Anschluss des elektromagnetischen Absperrventils
Das elektromagnetische Absperrventil wird auf der Rückseite des
Rotations-Vakuum-Konzentrators zwischen der Kammer und der
Vakuumpumpe bzw. Kühlfalle installiert (abhängig von der Anwendung,
siehe Kapitel 5.3 - "Anschluss von Vakuumpumpe und/oder Kühlfalle").
HINWEIS
Einbaurichtung des Absperrventils beachten!
HINWEIS
Nur für GEMÜ Magnetventil
Typ 52 (DN6):
GEMÜ Magnetventile dieses Typs
müssen entgegen der
gekennzeichneten Strömungs-
richtung installiert werden (siehe
Abbildung)!

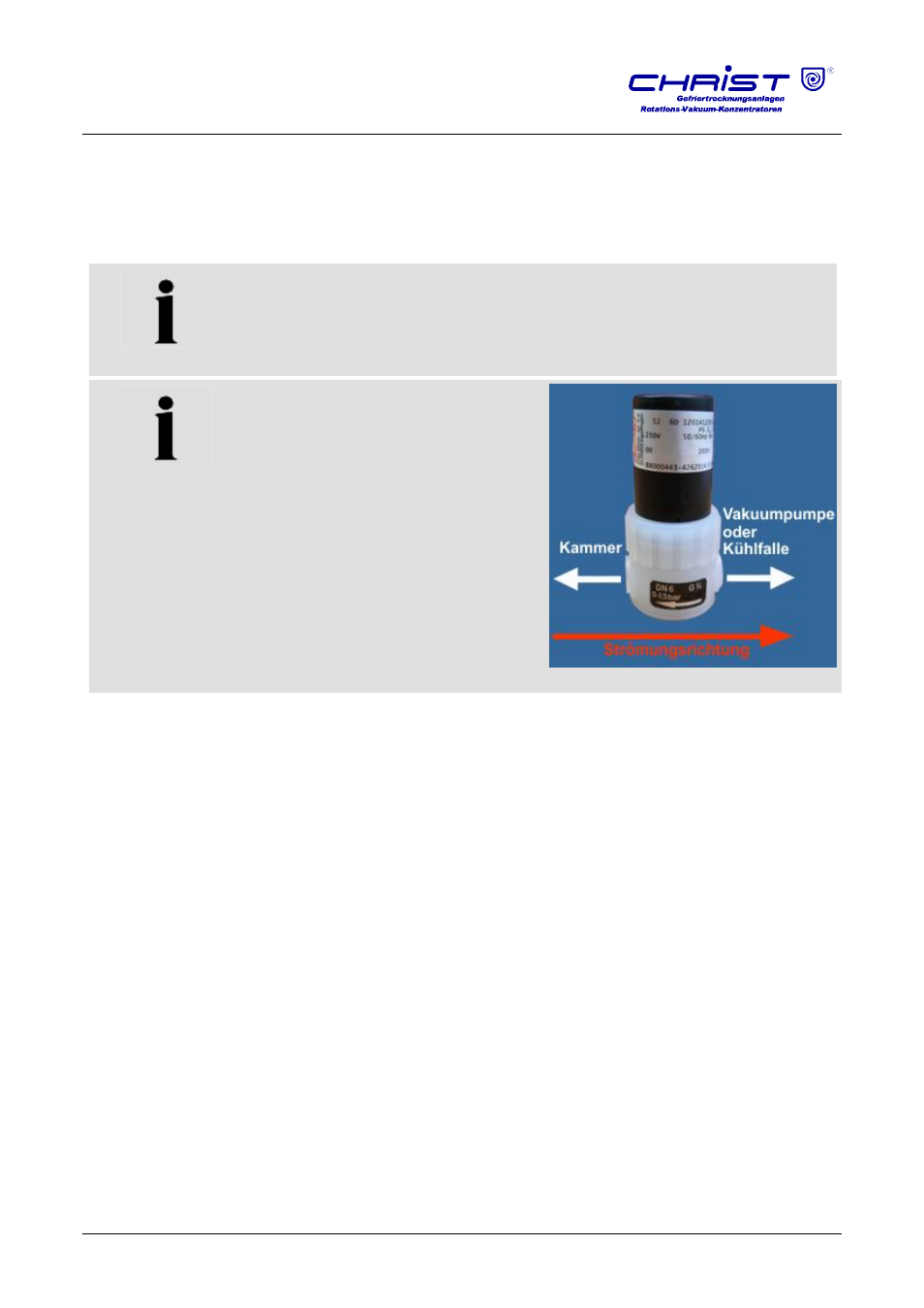

Abb. 9: Gemü Magnetventil Typ 52 (DN6)
