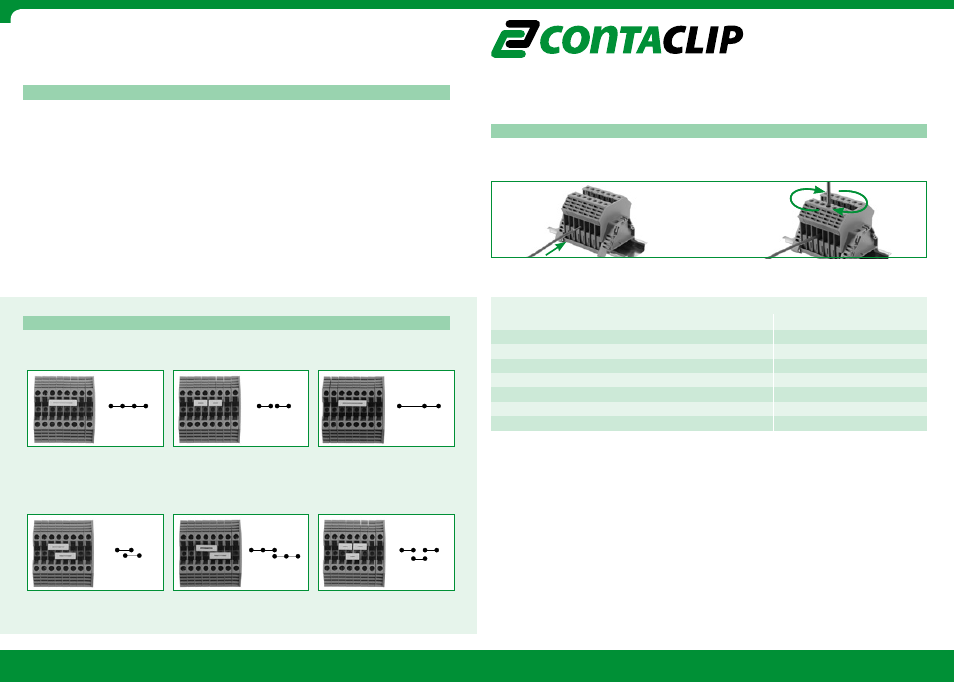

CONTA-CLIP RK-Standard - Handbuch

In einem Querverbindungskanal | In one cross-connection channel
Einfach Nebeneinander Überspringend
Single Adjacent Skipping
In zwei Querverbindungskanälen | In two cross-connection channels
Parallel/Überspringend Parallel/Verlängernd Kettenbrücke
Parallel/Skipping Parallel/Extending Chain bridge
www.conta-clip.com
CONTA-CONNECT
www.conta-clip.com
Weitere Informationen | Further Information:
TYP RK STANDARD
TYPE RK STANDARD
Anwendung | Handling
Anschluss von Massivleitern und flexiblen Leitern mit/ohne Aderendhülsen |
Connecting solid wires or stranded wires with/without wire-end ferrules
Besonderheit | Special Feature
Bedienungsanleitung für das
Schraub-Anschluss-System |
Operating instructions for
Screw Connection System
Einsatz von Querverbindung isoliert ZQI | Using of cross-connection, insulated ZQI
Beispiele Querverbindungsmöglichkeiten | Examples cross-connection option
ZQI ist steckbar ausgeführt und bietet den Vorteil, dass unter der Bemessungsspannung der
Nennstrom geführt werden kann! ZQI ist berührungssicher konstruiert und in den Polzahlen
2- bis 10-polig und 99-polig verfügbar. Werden die Querverbindungen vom Anwender gekürzt,
ist der Einsatz von Trennwänden zur Aufrechterhaltung der Bemessungsspannung notwendig.
Best.-Nr.: 95109.0 Weitere Informationen | Further Information:
Querverbindung für Reihenklemme RK 2,5/35N/2Q |
Cross-connection for feed through terminal RK 2,5/35N/2Q
ZQI is a plug-in model and offers the advantage of being able to conduct the rated current under
the rated voltage! ZQI is protected against contact and is available with 2 to 10 poles and 99 poles.
When shortening the ZQI, partition plates have to be used to maintain the rated voltage.
Sicherheitshinweis Schraub-Anschluss-Reihenklemmen RK | ATEX
Die Reihenklemmen sind geeignet zum Einsatz in Gehäusen zur Verwendung in Bereichen mit brennbaren Gasen und brenn-
barem Staub. Für brennbare Gase müssen diese Gehäuse den Anforderungen gemäß EN 60079-0|2012 und EN 60079-7|2007
entsprechen. Für brennbaren Staub müssen diese Gehäuse den Anforderungen gemäß EN 60079-31|2009 entsprechen.
Bei Mischung mit anderen Baureihen und -größen und Verwendung von Zubehör ist auf die Einhaltung der erforderlichen
Luft- und Kriechstrecken zu achten. Die maximal zulässige Temperatur an den Isolierteilen beträgt 85°C.
Die Umgebungstemperatur Ta darf 40°C nicht übersteigen!
ACHTUNG: Die Bewertung der Luft- und Kriechstrecken kann zu einer Reduzierung der Nennspannung führen. Im Rahmen des
Inverkehrbringens ist diese Bewertung nach den Komformitätsverfahren der Richtlinie 94/9/EG für die zutreffende Kategorie
durchzuführen.
Notes on safety: Screw connection system RK | ATEX
The terminal blocks are suitable for installing in housings for use in applications subject to combustible gases or combustible
dust. For use in applications subject to combustible gases, these housings must comply with EN 60079-0|2012 and EN
60079-7|2007. For use in applications subject to combustible dust, these housings must comply with EN60079-31|2009.
Ensure that the required clearance and creepage distances are adhered to when combining with other product ranges and
sizes or with accessories. The maximum permitted temperature for insulated components is 85°C. The ambient temperature
Ta must not exceed 40°C!
CAUTION: Evaluation of the clearance and creepage distances can lead to a reduction of the rated voltage. Under the aspect of
legislation covering the sale of such products, this evaluation is to be performed in accordance with the conformity assessment
procedures for the applicable category as specified in the directive 94/9/EC.
Anzugsdrehmomente für Klemmschrauben |
Thightening torque of terminal screws
Gewinde| Thread Anzugsdrehmomentbereich| Thightening torque
Stahlschrauben mit Schlitz| Slotted steal screws mit Sechskant| with hexagonal head
Metrisch| Metric NM Metrisch| Metric NM
M 2,5 0,4…0,8
M 3 0,5…1,0
M 3,5 0,8…1,6
M 4 1,2…2,0 M 4 1,2...2,4
M 5 2,0…4,0 M 5 2…4
M 6 2,5…5,0 M 6 3…6
Weitere Alternativen entnehmen Sie bitte unserem Hauptkatalog! | You will find further alternatives in our main catalogue!
