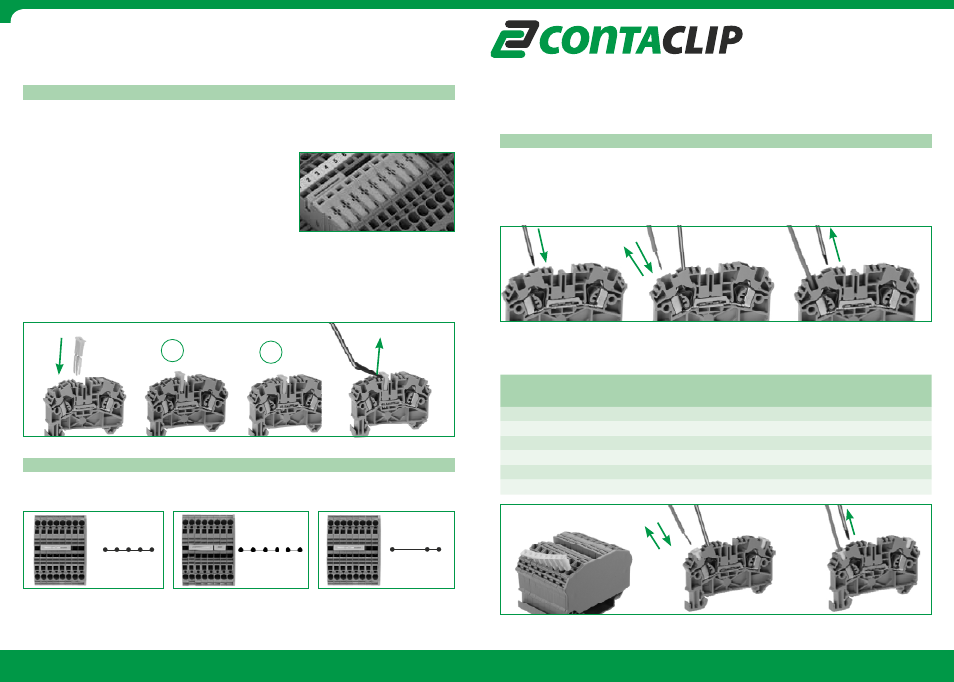

CONTA-CLIP ZTRK Benutzerhandbuch
Conta-connect, Typ ztrk standard type ztrk standard
CONTA-CONNECT
www.conta-clip.com
www.conta-clip.com
Weitere Informationen | Further Information:
TYP ZTRK STANDARD
TYPE ZTRK STANDARD
Anwendung |
Handling
Anschluss von Massivleitern und flexiblen Leitern mit/ohne
Aderendhülsen/Dekontaktieren von Leitern
Connecting solid wires or stranded wires with/without
wire-end ferrules/Disconnecting wires
Best.-Nr.: 95126.0 Weitere Informationen | Further Information:
Querverbindungsmöglichkeiten |
Cross-connection option
Einsatz von Querverbindung isoliert ZQI
Using of cross-connection, insulated ZQI
ZQI ist steckbar ausgeführt und bietet den Vorteil, dass unter
der Bemessungsspannung der Nennstrom geführt werden kann!
ZQI ist berührungssicher konstruiert und in den Polzahlen 2- bis
10-polig und 99-polig verfügbar. Werden die Querverbindungen
vom Anwender gekürzt, ist der Einsatz von Trennwänden zur
Aufrechterhaltung der Bemessungsspannung notwendig.
ZQI is a plug-in model and offers the advantage of being able to conduct the rated current under
the rated voltage! ZQI is protected against contact and is available with 2 to 10 poles and 99 poles.
When shortening the ZQI, partition plates have to be used to maintain the rated voltage.
Anwendung ZQI |
Handling ZQI
Querverbindungsmöglichkeiten |
Cross-connection option
In einem Querverbindungskanal |
In one cross-connection channel
Einfach
Nebeneinander Überspringend
Single
Adjacent
Skipping
Bedienungsanleitung für das Zugfeder-Anschluss-System
Operating instructions for Tension-spring Connection System
Weitere Alternativen entnehmen Sie bitte unserem Hauptkatalog CONTA-CONNECT! |
You will find further alternatives in our main catalogue CONTA-CONNECT!
Einsatz von Zugfeder-Reduzierhülsen ZRH
Using of Tension-Spring-reducer sleeves ZRH
Bemessungsquerschnitt/Reihenklemme
Conductor cross-section/Terminal block
Leiterquerschnitt
Wire cross-section
Typ Reduzierhülse
Type Reducer sleeve
Best.-Nr.:
Cat.-No.:
2,5 mm
2
0,13-0,2 mm
2
ZRH 2,5/0,13-0,2
weiß/
white
3750.7
2,5 mm
2
0,25-0,5 mm
2
ZRH 2,5/0,25-0,5
grau/
grey
3751.6
2,5 mm
2
0,75-1,0 mm
2
ZRH 2,5/0,75-1,0
schwarz/
black
3752.4
4,0 mm
2
0,13-0,2 mm
2
ZRH 4/0,13-0,2
weiß/
white
3753.7
4,0 mm
2
0,25-0,5 mm
2
ZRH 4/0,25-0,5
grau/
grey
3754.6
4,0 mm
2
0,75-1,0 mm
2
ZRH 4/0,75-1,0
schwarz/
black
3755.4
