CONTA-CLIP PSPI direct current power supplies - Handbuch

Bedienungsanleitung | Operating Instructions
Anschluss

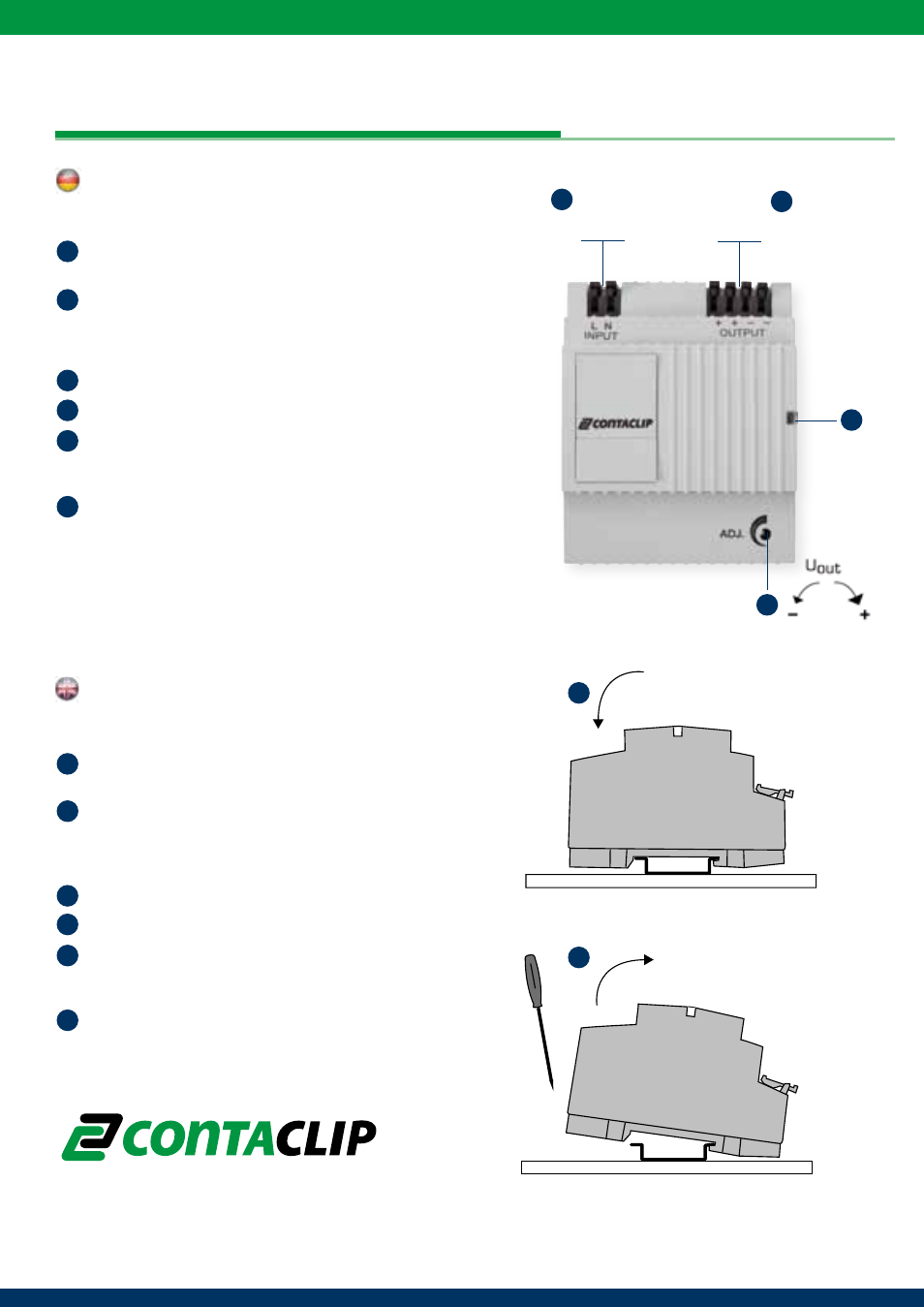

Abbildung zeigt den PSPI 230/24-2,5
1
3
2
Eingang
input
LN
LED:
Die grüne LED leuchtet, sofern die Ausgangsspannung vorhanden ist.
Ausgangsspannung:
Die Ausgangsspannung kann mit einem Schraubendreher verändert
werden. Drehung im Uhrzeigersinn erhöht die Ausgangsspannung.
Drehung gegen den Uhrzeigersinn verringert die Ausgangsspannung.
Eingang
Ausgang
Montage:
Setzen Sie das Gerät mit der Tragschienenführung an die Ober-
kante der Tragschiene an und rasten Sie es nach unten ein.
Demontage:
Ziehen Sie den Schnappriegel mit Hilfe eines Schraubendrehers auf
und hängen Sie das Gerät an der Unterkante der Tragschiene aus.
LED:
The green LED lights as soon as the output voltage is present.
Output voltage:
The output voltage can be altered using a screwdriver.Turning
the adjustment screw clockwise raises the output voltage. Turning
the adjustment screw anticlockwise reduce the output voltage.
Input
Output
Mounting:
Place the device with the DIN rail guide on the upper edge of
the DIN rail, and snap it in with a downward motion.
Removing:
Pull the snap lever open with the aid of a screwdriver and slide
the device out at the lower edge of the DIN rail.
1
2
3
4
5
6
1
2
3
4
5
6
CONTA-CLIP Verbindungstechnik GmbH
Otto-Hahn-Str. 7 · D-33161 Hövelhof
Fon +49 (0) 52 57 . 98 33-0 · Fax +49 (0) 52 57 . 98 33-33
[email protected] · www.conta-clip.com
Connection
This figure shows the PSPI 230/24-2,5
4
Ausgang
output
+ + - -
5
6
