Benutzerhandbuch LINE 212-6 / LINE 212-9
KLING & FREITAG GMBH ©2003 - 2006 Version 5.0, 23.03.2006 Seite 22 von 37
10. Verkabelung
Der Lautsprecher ist mit zwei parallel verbundenen Speakon Buchsen versehen.
Bevor Sie beginnen Ihr Line 212-System gemäß Kapitel 10.3 zu verkabeln, achten Sie
bitte darauf, dass sämtliche Geräte ausgeschaltet sind und drehen Sie alle Regler zu.
− Es ist zu empfehlen hochwertige, von KLING & FREITAG gelieferte Anschlusskabel zu
benutzen.
− Verwenden Sie für Verbindungen zu den Endverstärkereingängen bitte 2-polig abge-
schirmte Mikrofonleitungen mit hochwertigen Steckverbindungen.
− Vermeiden Sie Brummschleifen (siehe Kapitel 10.2 )
− Beachten Sie die jeweiligen, in dieser Anleitung beschriebenen, Anschlussbelegun-
gen!
− Achten Sie bitte auf die richtige +/- Polarität der Lautsprecher am Verstärker, um
gleichphasiges Arbeiten und damit ein ausgewogenes Klangbild zu gewährleisten.
− Bei gleichzeitiger Verwendung unterschiedlicher Endverstärkerfabrikate ist auf die
jeweilige spezifische Anschlussbelegung zu achten. Gegebenenfalls sind die An-
schlussbelegungen an den Endverstärkern oder an den dorthin führenden Steckern zu
modifizieren.
− Um Leistungsverlusten vorzubeugen sollten die Kabel wenigsten einen Querschnitt
von 2,5 mm² haben, bei längeren Kabelwegen sogar mehr. Einen Mindest-Kabel-
Querschnitt können Sie leicht mit folgender „Faust-Formel‘‘ errechnen:
Beim Anschluss von mehreren Lautsprechern kann das Signal vom einem Lautsprecher
zum anderen weitergeleitet werden. Achten Sie darauf, dass die Gesamtimpedanz der
Lautsprecher R(
Ω) nicht die für den Endverstärker angegebene Mindestimpedanz unter-
schreitet.
1/R
1
+ 1/R
2
+ 1/R
3
+ ... = 1/R
Ges

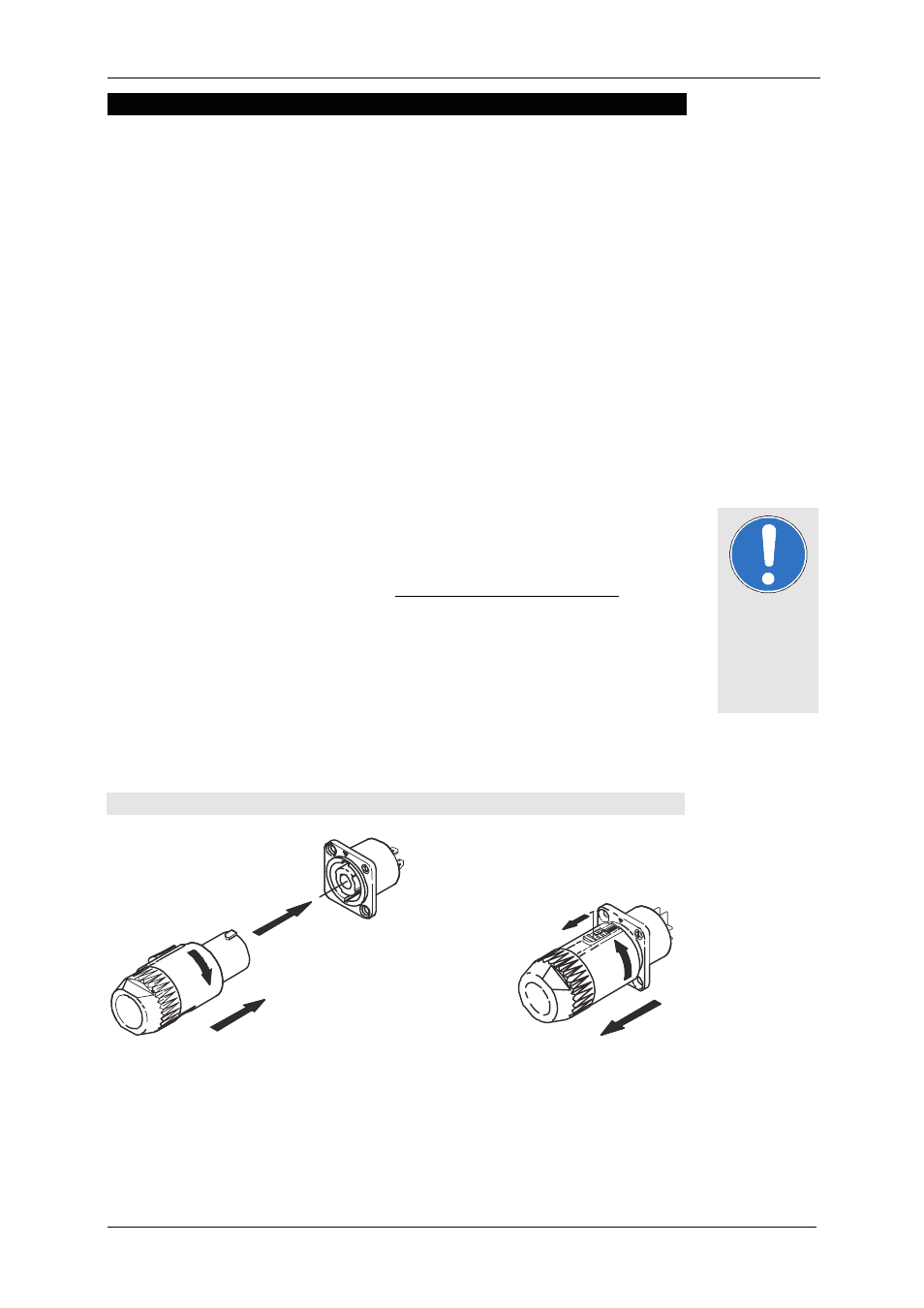

10.1 Anschluss der Speakon Stecker an das Anschlussterminal
2.
1. 3.
1.
2.
Wichtig
Mindest-Kabel-Querschnitt (mm²) = erforderliche Kabellänge (m)__
2 x Lautsprecher-Impedanz ( Ω)
