Benutzerhandbuch LINE 212-6 / LINE 212-9
KLING & FREITAG GMBH ©2003 - 2006
Version 5.0, 23.03.2006
Seite 27 von 37

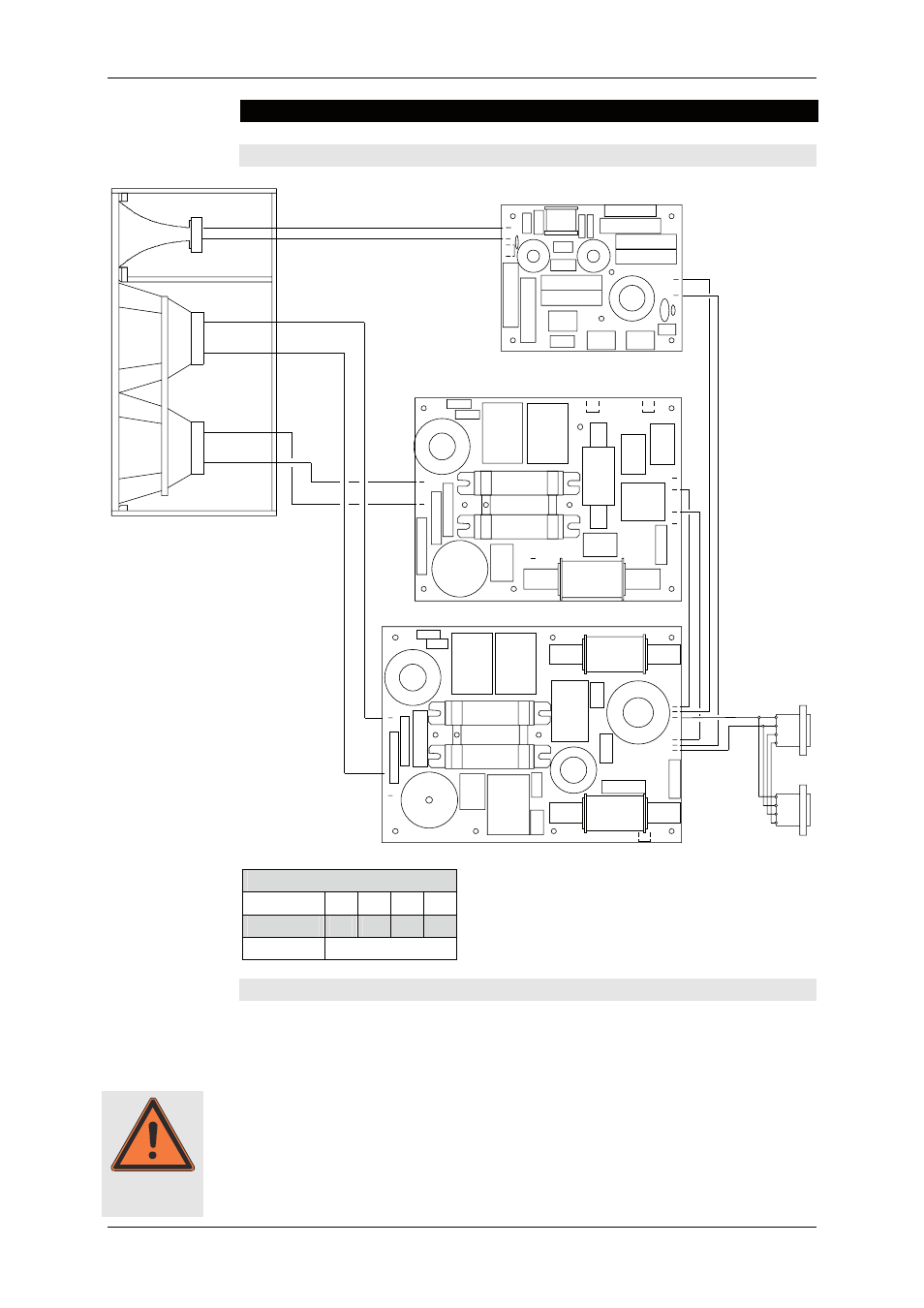

12.
Frequenzweichen
12.1
Verdrahtungsplan
FUSE :
250 V T 4A
FUSE :
250 V T 4A
1-
1+
2+
2-
1-
1+
2+
2-
+
+
-
-
+
+
-
-
HF
HF
LF 1
LF 1
LF 2
LF 2
+
+
-
-
Pinbelegung Speakon NL4
+ - / /
‚IN’
1+ 1-
2+ 2-
‚OUT’
Alle parallel zu ‚IN’
12.2
Sicherungen und Schutzschaltungen
Die LINE 212 ist mit Schutzschaltungen, sowohl für den 1,5‘‘ Hochtöner, als auch für die
Frequenzweiche versehen, die den Signalfluss bei extremer Überlastung unterbrechen.
Wenn sich der Hochtöner der LINE 212 ausschalten sollte, reduzieren Sie die Lautstärke,
nach wenigen Sekunden schaltet sich der Hochtöner selbständig wieder ein.
Die Tief- / Mitteltonweichen sind bei Betriebsstörungen durch Sicherungen geschützt.
Defekte Sicherungen dürfen nur gegen Sicherungen mit folgenden Spezifikationen
ausgetauscht werden:
250V T4L (DIN EN 60127-2-3)
Die Verwendung anderer Sicherungen oder das Überbrücken kann zu Brandschäden
führen
Warnung
