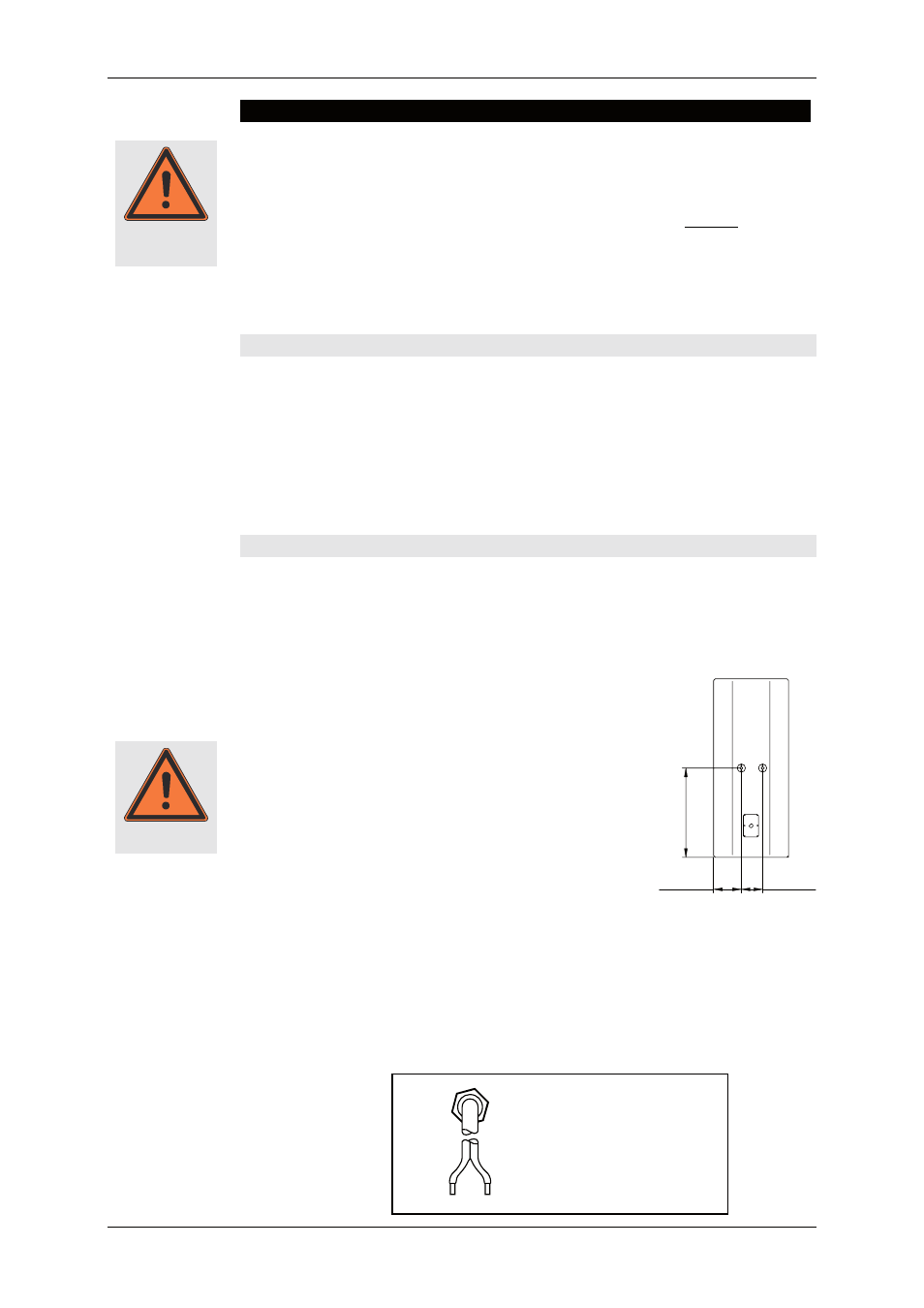

Benutzerhandbuch LINE 212-6 / LINE 212-9
KLING & FREITAG GMBH ©2003 - 2006 Version 5.0, 23.03.2006 Seite 9 von 37
3. Wichtige Hinweise für die Option ‚Outdoor’
Lautsprecher mit Option ‚Outdoor Mobile’ und ‚Outdoor Installation’ sind für die Ver-
wendung im Freien optimiert. Sie widerstehen den Temperaturschwankungen in den
gemäßigten Klimazonen und sind resistent gegen Kondenswasserbildung.
Damit die Haltbarkeit und Sicherheit des Lautsprechers dauerhaft gewährleistet werden
kann, müssen die Lautsprecher mit der Option ‚Outdoor’ jedoch vor direkten Witte-
rungseinflüssen geschützt werden.
D.h., dass sie z.B. unter einer Bedachung installiert werden müssen und dass ihnen
auch ein ausreichender Schutz gegen seitlichen Schlagregen oder Sonneneinstrahlung
geboten werden muss.
3.1 ‚Outdoor Mobile’
Ausführung für mobile Anwendung im Freien unter Bedachungen.
Ausstattung wie Standardversion, jedoch:
− mehrschichtige, temperatur- und UV- beständiger Komplettgrundierung des
Gehäuses mittels High-Tec PU-Bootslack,
− Endlackierung mit hochbelastbarem 2K Strukturlack in RAL Farben,
− feuchtigkeitsabweisende Imprägnierung der Membranen und Korrosions-
schutz der elektronischen Bauteile (Schutzlack).
3.2 ‚Outdoor Installation’
Ausführung für Festinstallationen im Freien unter Bedachungen.
Ausstattung wie 'Outdoor Mobile', jedoch:
− Griffe, Füße, Stapelfußfräsungen und Verschlussprofil für Deckel und entfal-
len.
− Statt Flugpunkte ‘allsafe JUNGFALK’, Flugpunkte M 10 x 18 Innengewinde
aus Edelstahl (gleiche Position und Belastbarkeit)
− Statt Flugschiene hinten: zwei Flugpunkte M 10 x 18
Innengewinde aus Edelstahl (Belastbarkeit 60 kg /
Punkt)
Ziehen sie alle Schraubverbindungen zum Laut-
sprecher fest an und sichern Sie diese gegen
Selbstlösen.
− Einteiliges Gitter aus Edelstahl, statt zweiteiligem Stahl-Gitter.
a. Zum Drehen des Hochtonhorns muss das ganze Gitter abgenommen
werden. Lösen Sie dazu die Gitterbefestigungsschrauben am Gitter.
− Schaumbespannung hinter Gitter.
− freiliegende Schrauben aus Edelstahl.
− Anschluss Terminal aus Edelstahl. mit PG-Verschraubung 1-fach,
Ø 13 mm
Anschluss:
Warnung
Warnung
bl = blau
bn = braun
1-
bl
2+
bn
507,5 mm
159 mm 122 mm
