BECKHOFF KL3041 Benutzerhandbuch
Seite 9
Funktionsbeschreibung
KL304x und KL305x
7
Prozessdaten

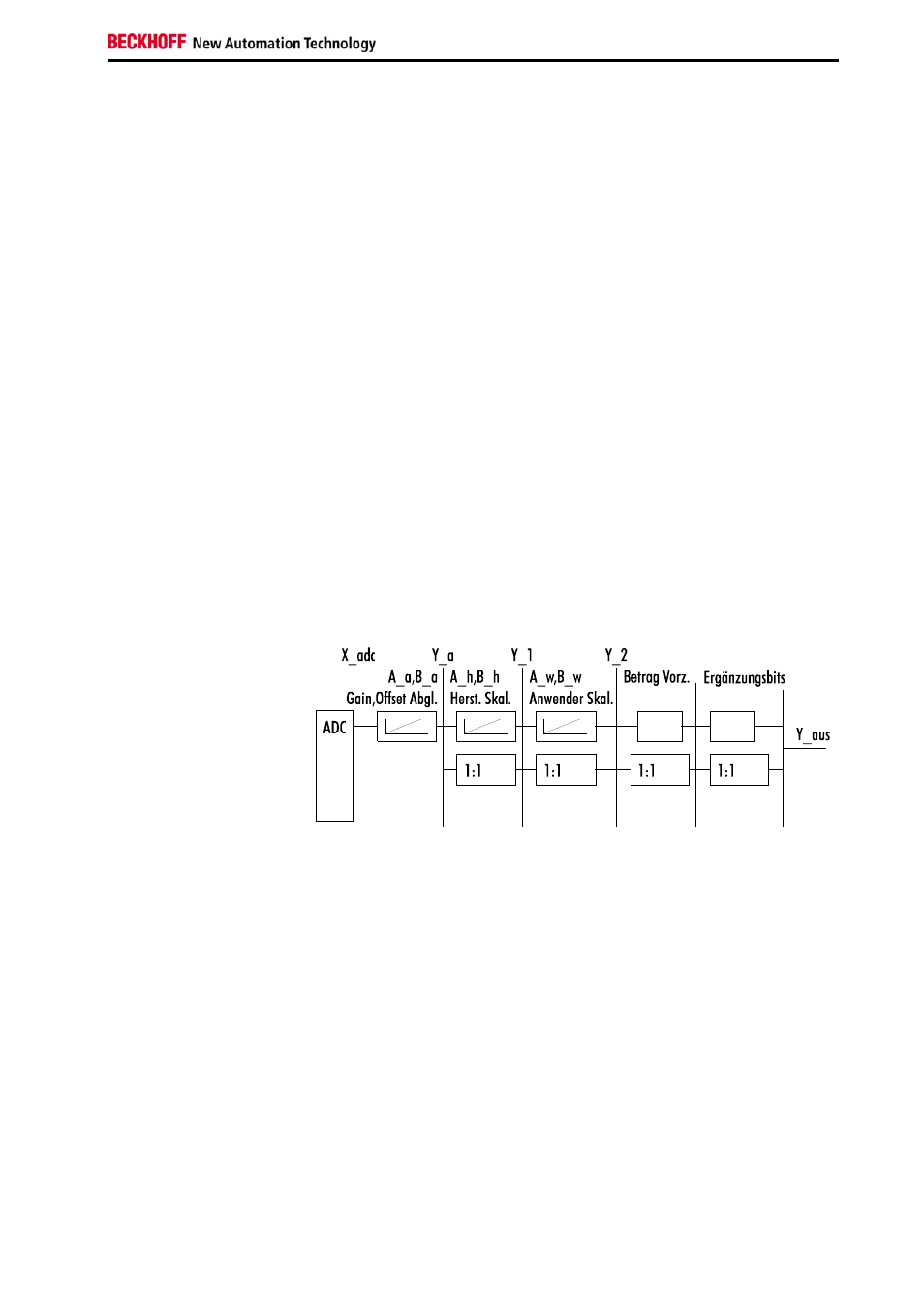

Die Prozessdaten, die zum Buskoppler übertragen werden, berechnen sich
aus folgenden Gleichungen:
X_adc:
Ausgabewerte des A/D-Wandlers
Y_aus :
Prozessdaten zur SPS
B_a,A_a:
Hersteller Gain und Offsetabgleich (R17, R18)
B_h,A_h:
Hersteller-Skalierung (R19, R20)
B_w,A_w:
Anwender-Skalierung (R33, R34)
a) weder Anwender noch Herstellerskalierung aktiv:
Y_a = (B_a + X_adc) * A_a
(1.0)
Y_aus =Y_a
b) Herstellerskalierung aktiv (Werkseinstellung):
Y_1 =B_h + A_h * Y_a
(1.1)
Y_aus = Y_1
c) Anwenderskalierung aktiv:
Y_2 = B_w + A_w * Y_a
(1.2)
Y_aus = Y_2
d) Hersteller- und Anwenderskalierung aktiv:
Y_1 = B_h + A_h * Y_a
(1.3)
Y_2 = B_w + A_w * Y_1
(1.4)
Y_aus = Y_2
Die Geradengleichungen werden über Register R32 aktiviert.
