Klemmenkonfiguration
KL5101 17
Interbus Koppler BK4000
Der Interbus Koppler BK4000 mappt die KL5101 standardmäßig mit 6 Byte
Eingangs- und 6 Byte Ausgangsdaten.
Offset Klemme 1= 0
Offset Klemme 2 Kanal 1 = 7
Das Control-/ Statusbyte muß
zur Parametrierung mit
eingeblendet werden.
Das Control-/ Statusbyte wird
zur Parametrierung mit
eingeblendet (KL5101).

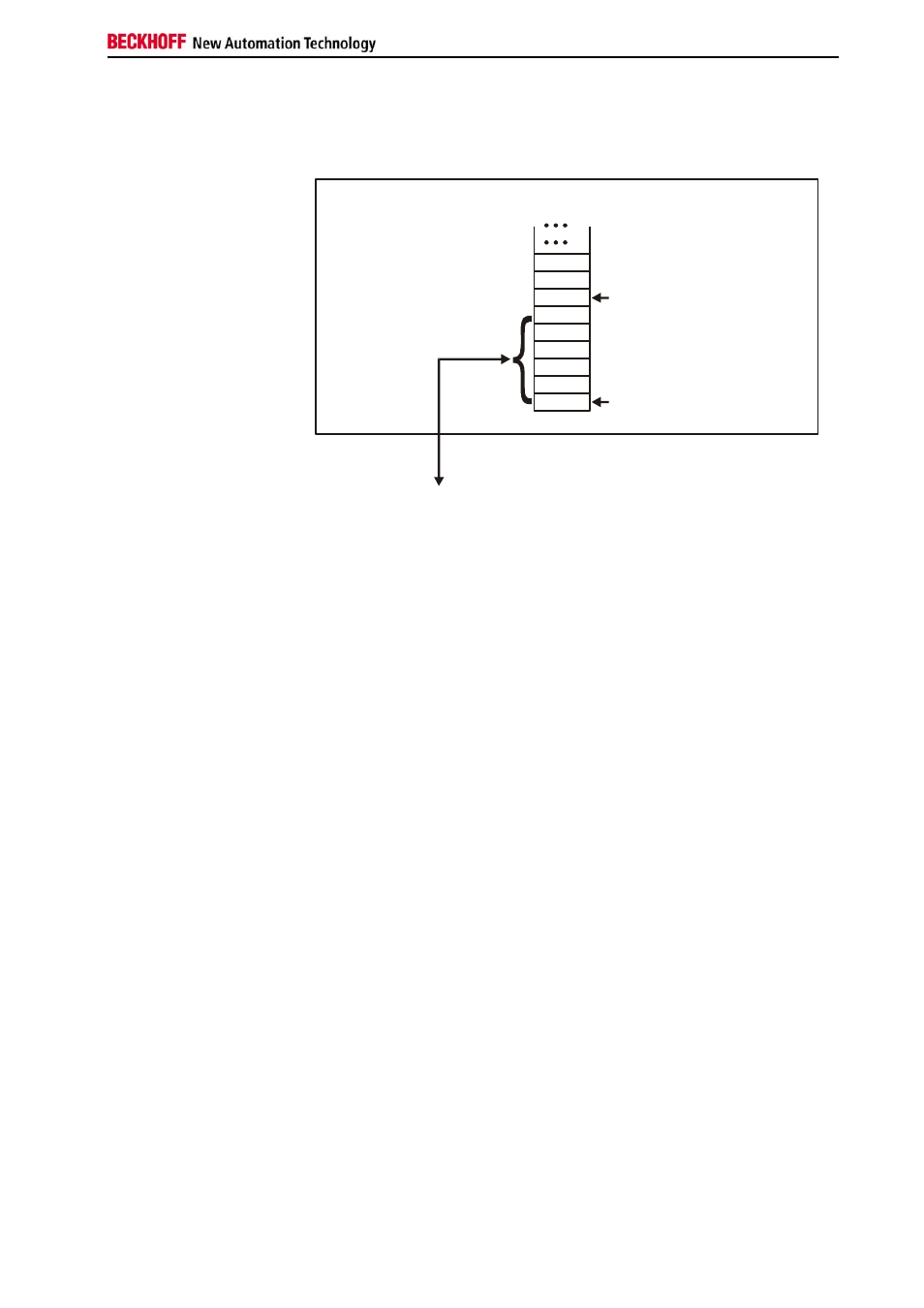

K-Bus
Interbus Buskoppler
BK4000
Zur Busklemme
Nutz H
Nutz L
C/S
C/S
D1
D0
D4
(D2)
D3
0
Die Klemme wird
im Buskoppler
gemappt.
andere Buskoppler und
weitere Angaben Nähere Angaben zur Mapping-Konfiguration von Buskopplern finden Sie
im jeweiligen Buskoppler-Handbuch im Anhang unter "Konfiguration der
Master".
Parametrierung mit der
Konfigurations-Software
KS2000 Die Parametrierungen können unabhängig vom Feldbussystem mit der
Beckhoff Konfigurationssoftware KS2000 über die serielle
Konfigurationsschnittstelle im Buskoppler durchgeführt werden.
