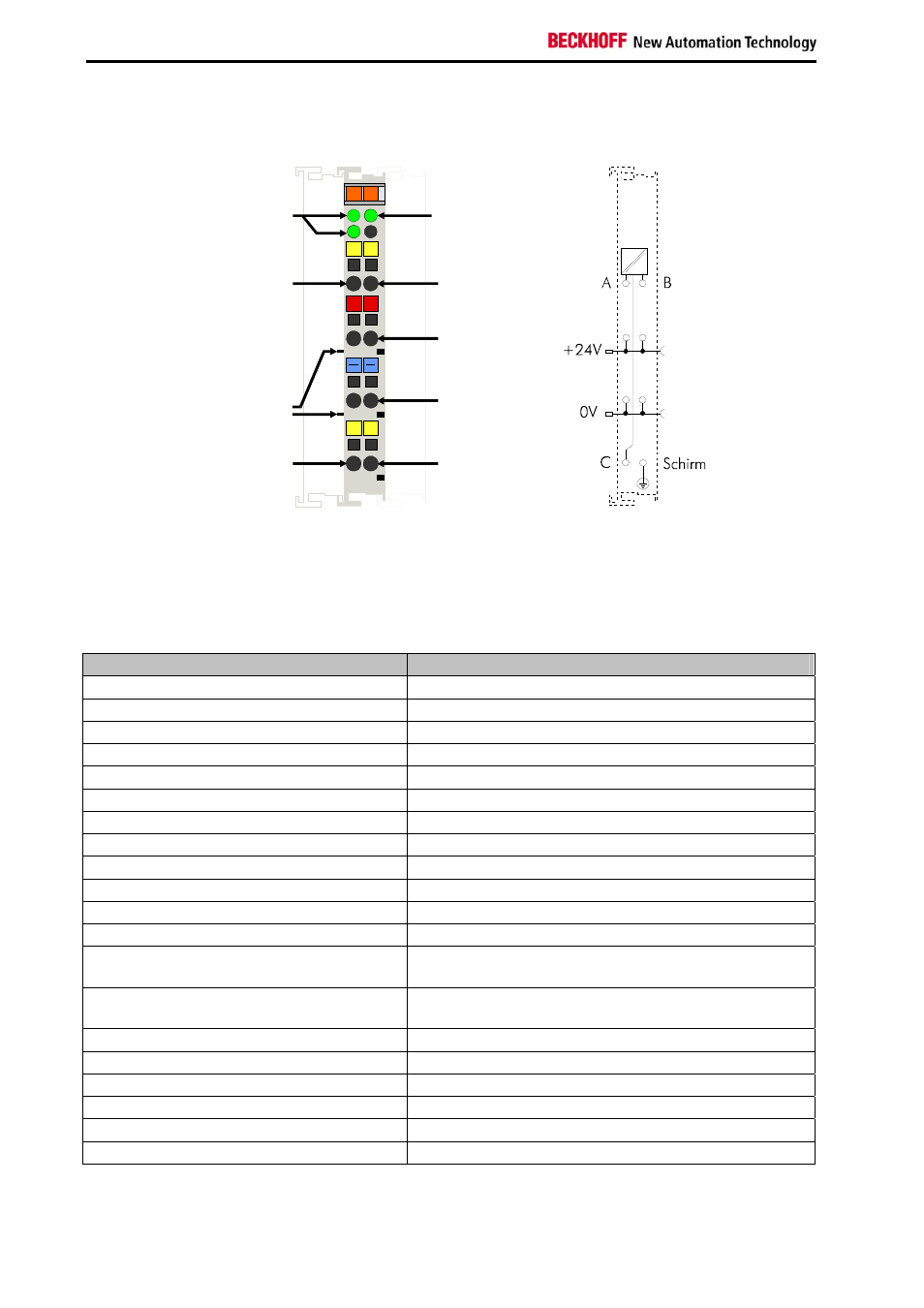

Produktübersicht
4
KL5111-0000
2 Produktübersicht
Signal -LEDs
Signal -LED
A
B
Power -
kontakte
C
Schirm
+24 V
0 V
Draufsicht
Kontaktbelegung
1 3
A
+ +
C
1 4
B
S
5
C
D
6
7
8
1
A
B
2
3
4
2.1 Technische Daten
Technische Daten
KL5111-0000, KS5111-0000
Geberanschluss
A, B, C; 24 V
Geberbetriebsspannung
24 V DC
Zähler
16 Bit binär
Grenzfrequenz 1
MHz
Quadraturdecoder 4-fach
Auswertung
Nullimpuls-Latch 16
Bit
Befehle
Lesen, Setzen, Aktivieren
Versorgungsspannung 24
V
DC
(20 ... 29 V)
Stromaufnahme Powerkontakte
typisch 0,1 A (ohne Geber-Laststrom)
Bitbreite im Prozessabbild
E/A: 2 x 16 Bit Daten, 2 x 8 Bit Control / Status
Stromaufnahme vom K-Bus
typisch 50 mA
Gewicht
ca. 60 g
zulässiger Umgebungstemperaturbereich im
Betrieb
0°C ... +55°C
zulässiger Umgebungstemperaturbereich bei
Lagerung
-25°C ... +85°C
relative Feuchte
95%, keine Betauung
Vibrations- / Schockfestigkeit
gemäß EN 60068-2-6 / EN 60068-2-27, EN 60068-2-29
EMV-Festigkeit / Aussendung
gemäß EN 61000-6-2 / EN 61000-6-4
Einbaulage beliebig
Schutzart IP20
Zulassung CE
