I/O
I/O, Building Automation
Application Note DK9221-0710-0031
Verwendete Busklemmen:
2 x KL4408, 1-10 V DC
1 x KL9250, 230 V AC
4 x KL2602, Relais
Ethernet

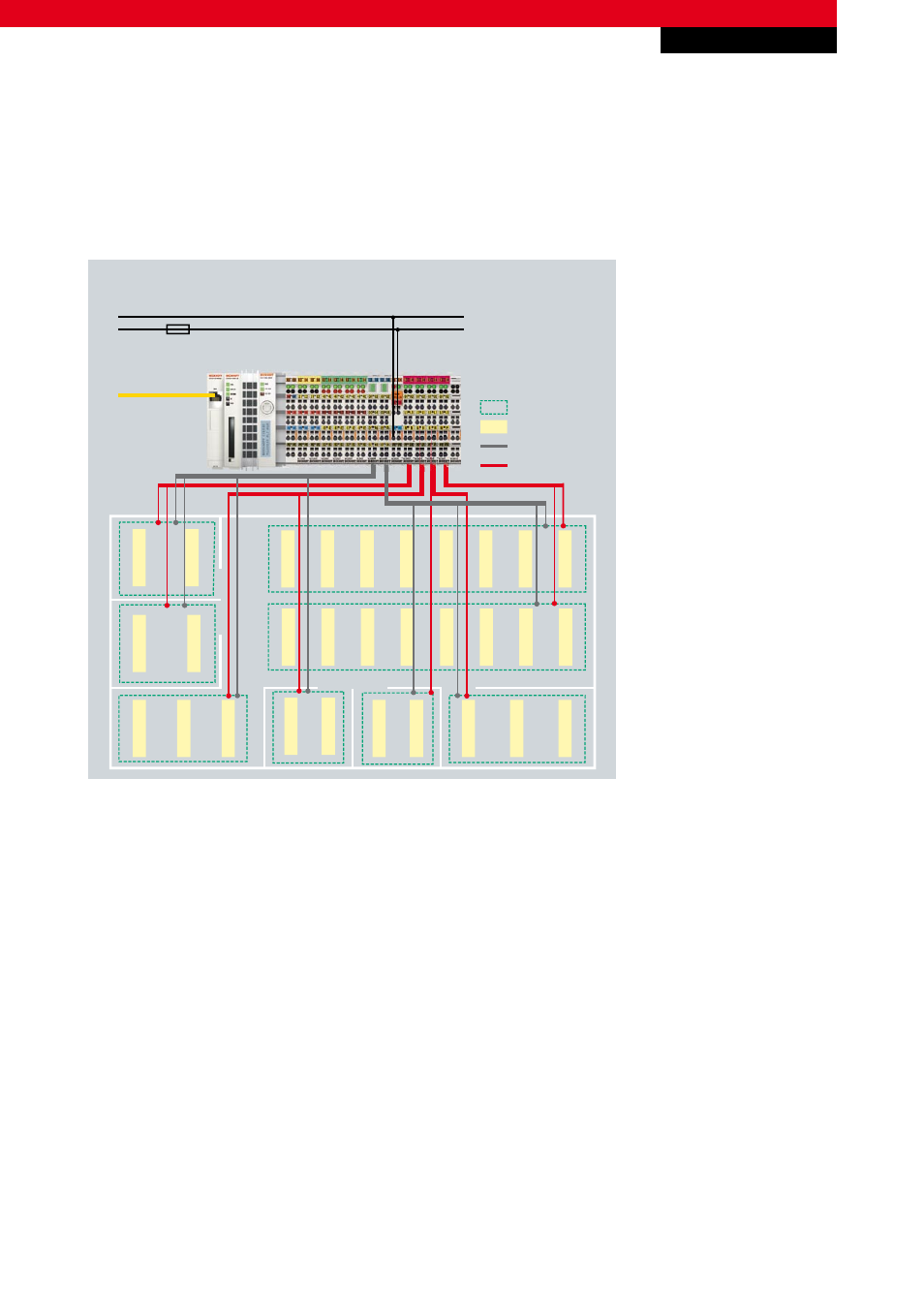

Verdrahtung einer Etage mit 8 Leuchtgruppen: 1-10-V-Technik
L1
N
CX1010
Leuchtgruppe
Lichtband
10 V DC
230 V AC
Abb. 10 Verkabelungsaufwand und Materialeinsatz bei 1…10-V-Technik
Der Verkabelungsaufwand reduziert sich erheblich, da nicht jedes Element mit einer separaten Spannungsversorgung und
einer Steuerleitung versehen werden muss. Auch der Materialeinsatz sinkt, da auf die externen Relais zum Schalten der EVGs
verzichtet werden kann und die Steuerleitung nicht sternförmig, sondern als Linie verlegt werden kann.
