Application Note DK9221-0710-0031
Standard-Installationskabel
NYM 5 x 1,5 mm² DALI + -
L1N PE
Anschluss an die DALI-Masterklemme KL6811
Lampe
PE
N
L1
1
2
3
4 DALI
Lampe
PE
N
L1
1
2
3
4 DALI
DALI-EVG

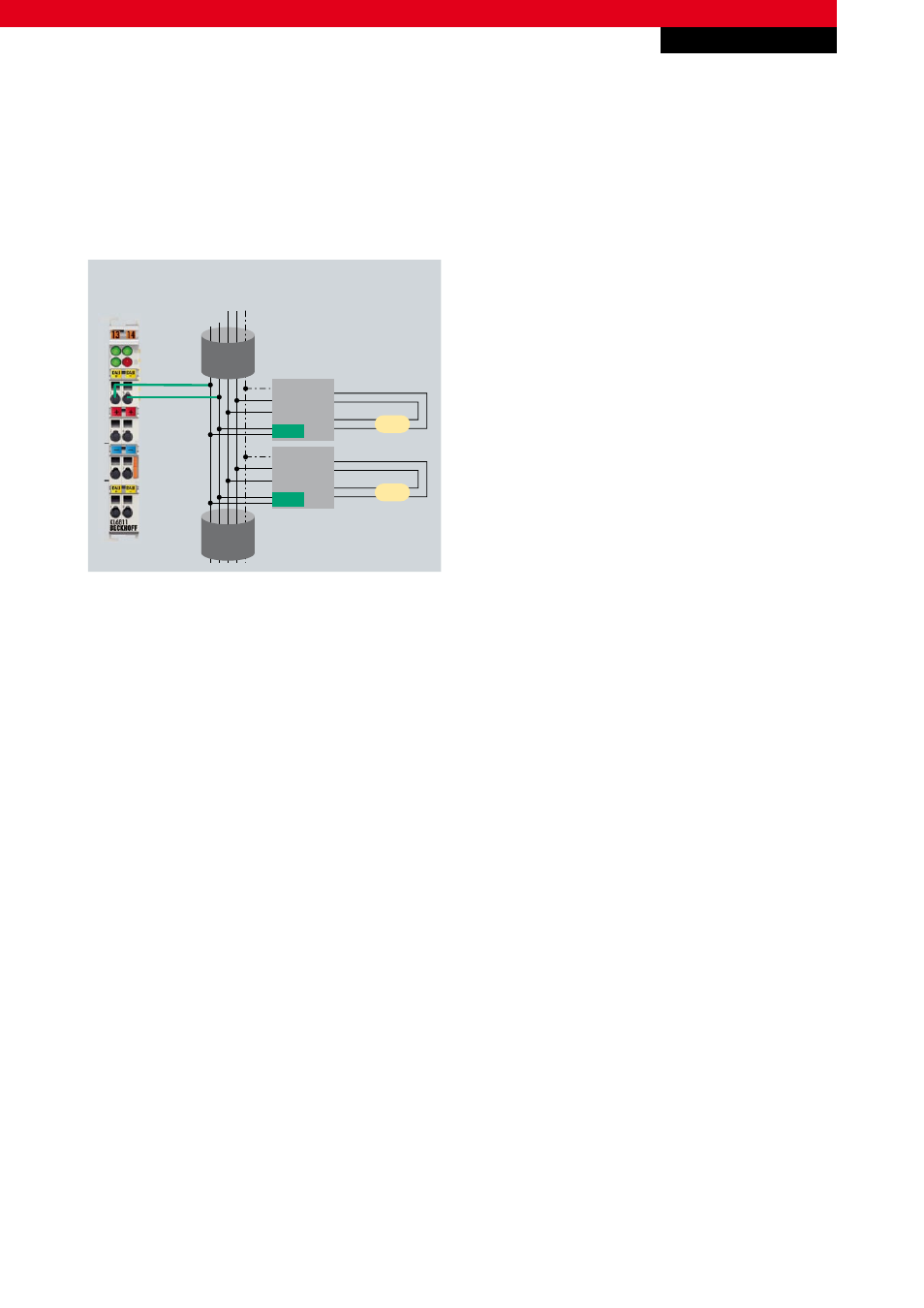

Abb. 6 Spannungsversorgung über die DALI-Masterklemme KL6811
Eine weitere Besonderheit der Klemme ist die Überspannungsabschaltung an den Kontakten für die DALI-Steuerleitung: Sollte
versehentlich 230 V AC an die DALI-Klemmstellen angeschlossen werden, wird die Klemme nicht zerstört, sondern schaltet sich
ab.
9. Parametrierung
Die Parametrierung der DALI-Masterklemme KL6811 von Beckhoff kann sowohl bei PC-basierten Systemen über die
Automatisierungssoftware TwinCAT als auch bei Busklemmen Controllern über die Konfigurationssoftware KS2000
vorgenommen werden. Für PC-basierte Systeme mit dem Schwerpunkt auf DALI-Anschaltung eignet sich auch das TwinCAT
Supplement ‚Building Automation Framework’.
Die Busklemme KL6811 sendet als Controller lediglich Steuersequenzen wie ON, OFF, UP, DOWN, GO TO SCENE, ADD TO GROUP
etc. über die Schnittstelle an ein angeschlossenes EVG, welches die Befehle dann selbstständig ausführt. Zwischen der Klemme
und dem EVG erfolgt eine Kommunikation, bei der Rückmeldungen zu Lampendefekten, Dimmwerten, Fehlermeldungen etc.
abgefragt werden.
9.1 Einbindung mit der Konfigurationssoftware KS2000
Bei Einsatz von Busklemmen Controllern lässt sich die Parametrierung der KL6811 einfach über einen beliebigen Service-
PC mit der Konfigurationssoftware KS2000 durchführen. Mittels RS232-Schnittstelle oder über den Feldbus direkt an den
Buskoppler angekoppelt, kann in der grafischen Menü-Oberfläche der KS2000 die Adressierung und Konfiguration der
einzelnen DALI-Teilnehmer vorgenommen werden (siehe Abb. 7). Die Einteilung in Lichtgruppen und -szenen erfolgt anhand
von Auswahlmenüs und kann übersichtlich in Tabellen verwaltet werden.
