Application Note DK9221-0710-0031
Slave
Slave
Slave
Slave
Slave
Slave
Slave Slave DALI-Master
Slave
Slave
Slave
Slave
Slave
Slave
Slave
Slave
DALI-Master
Slave
Slave
Slave
Slave
Slave
Slave
Slave
Slave
DALI-Master

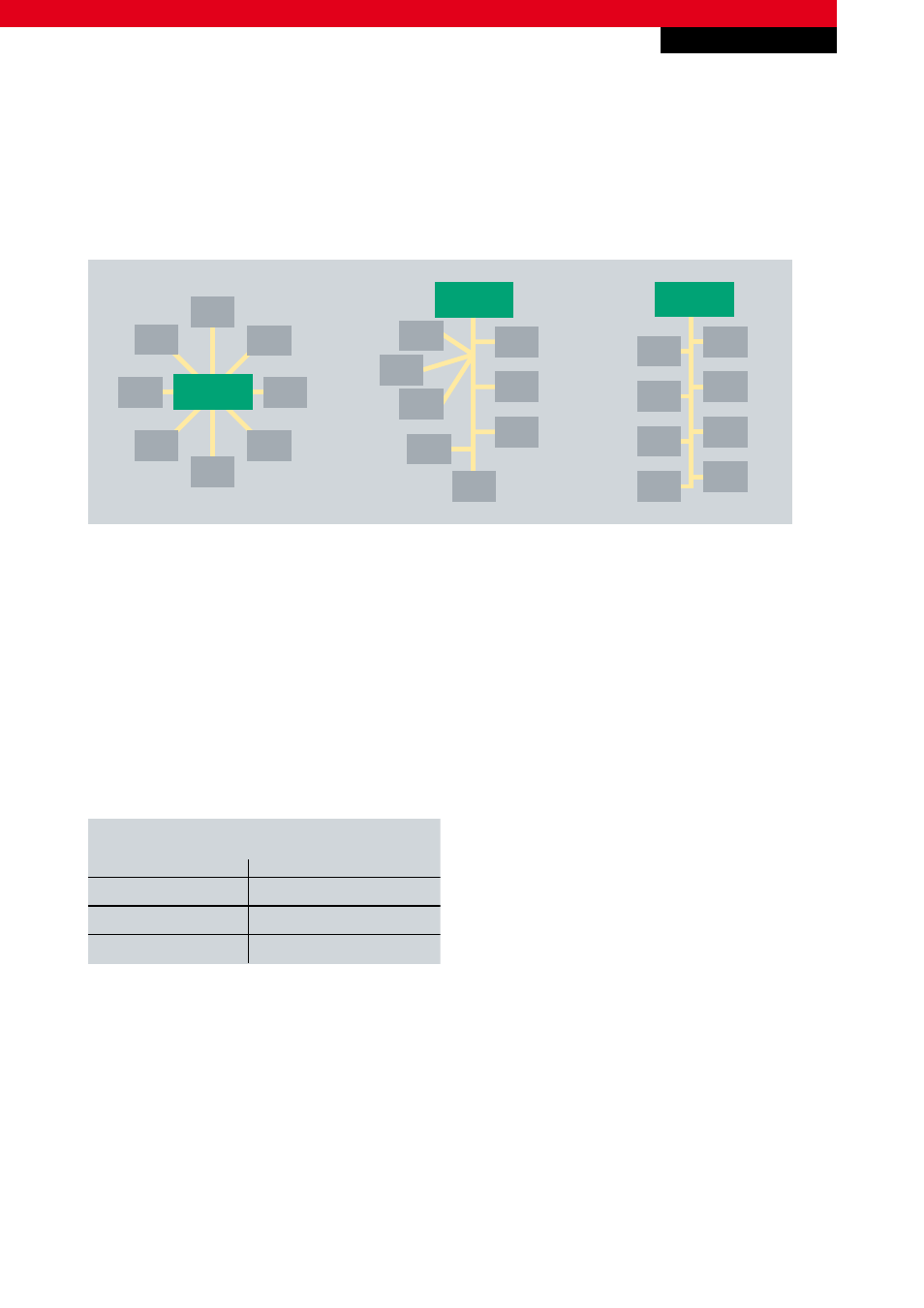

Abb. 2 Topologien bei DALI
5.1 Verlegeart, Querschnitt und Leitungslängen
DALI-Topologien können grundsätzlich mit Standard-Installationskabel aufgebaut werden. Eine 5-adrige Leitung wird
empfohlen, da Steueradern (DALI+, DALI-) und Versorgungsadern (Phase, Neutralleiter, PE) in einem Kabel geführt werden
können. Bei den Steueradern ist die Polarität zu vernachlässigen, weiterhin sind keine Endwiderstände erforderlich. Die
Isolation der digitalen Schnittstelle entspricht der EN 60928 (Basisisolierung), damit ist SELV nicht gewährleistet! Die Länge der
gesamten Linie ist abhängig vom gewählten Kabelquerschnitt und Art sowie Anzahl der angeschlossenen Slaves. Die maximale
Leitungslänge darf 300 m nicht überschreiten. Zusätzlich darf der Spannungsfall über die gesamte Länge der Leitung 2 V DC
nicht unterschreiten!
Leitungslänge
bis 100 m
100…150 m
150…300 m
min. Leitungsquerschnitt
0,5 mm²
0,75 mm²
1,5 mm² (empfohlen)
Bei Standard-Installtionskabel empfohlene Querschnitte:
Tab. 1 Abhängigkeit von Leitungsquerschnitt und Leitungslänge
6. Kurzbeschreibung Kommunikation
