2 Übersicht
2.1 Eigenschaften
Das CB1051 ist ein Industrie-Motherboard im ATX-Formfaktor, auf dem aktuelle Prozessoren von Intel®
aus den Baureihen Celeron® M, Core™ Duo und Core™2 Duo eingesetzt werden können (Sockel
mPGA479M). Über seine zwei DIMM240-Steckplätze kann es mit bis zu 4 GByte DDR2-RAM (1,8V, max.
667MHz) ausgestattet werden. Mit drei PCI-, drei PCIeX1 und einem PCIeX16-Steckplatz bietet das
Board umfangreiche Erweiterungsmöglichkeiten. Eine Vielzahl von internen und externen Anschlüssen
machen das CB1051 zu einem sehr universell einsetzbaren Motherboard. Vier serielle Schnittstellen, zwei
LAN-Anschlüsse, diverse analoge und digitale Ton-Ein- und -Ausgänge, acht USB-Schnittstellen, CRT-,
LCD- und TV-Out-Anschluss, ein IDE- und vier SATA-Anschlüsse lassen keine Wünsche mehr offen.

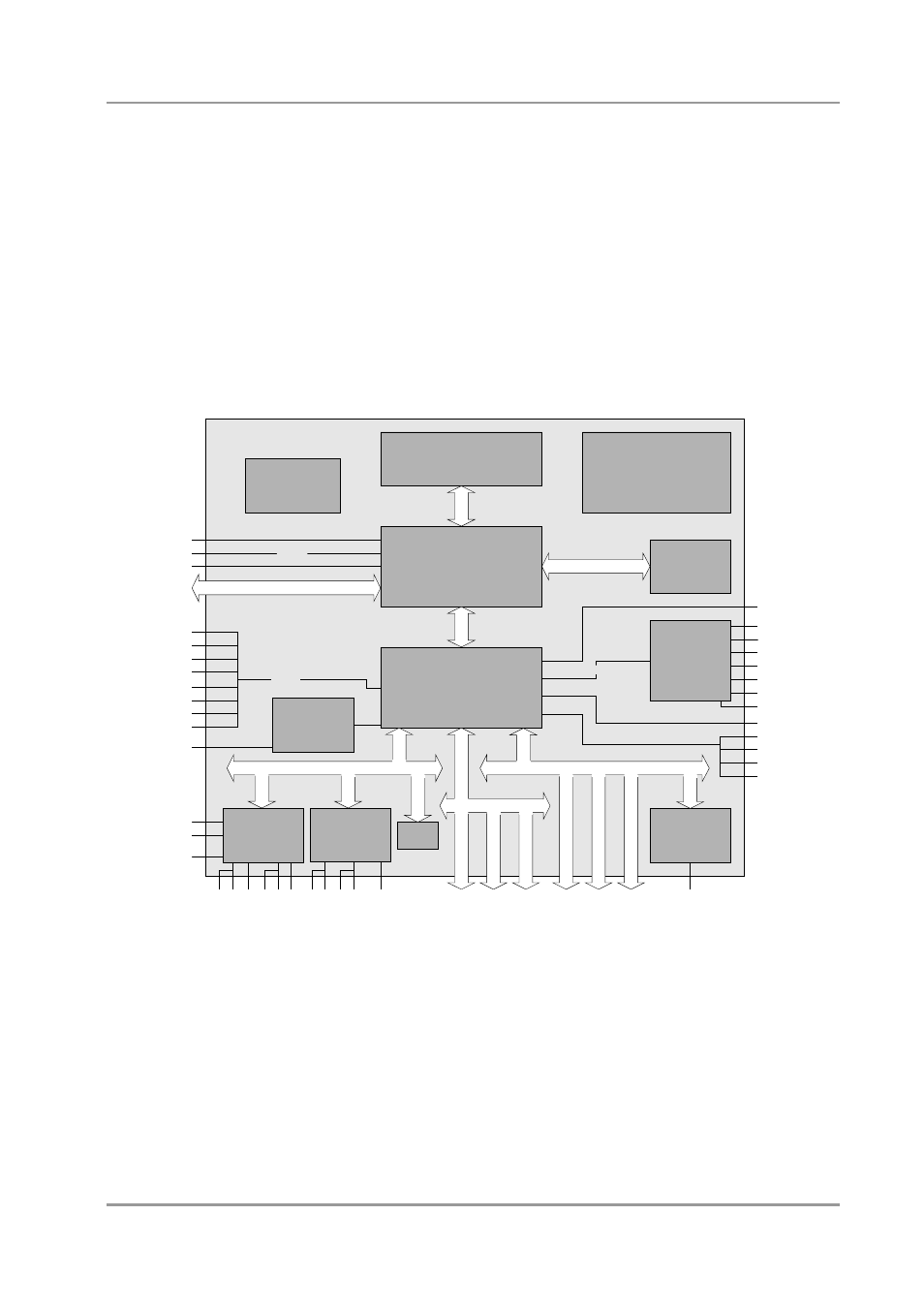

ICH7R
Intel® 82801GBR
Winbond®
W83627HG
LPC
PCI
Intel®
82573E
2x DIMM240
DDR2-667
MEMORY (Dual Ch.)
Power
VCCCore; VTT; DDRVTT
1,5V; 1,8V; 2,5V; 3,3V
Clock
IDTCV111PAG
BIOS
MS
IDE
RealTek®
ALC655
MIC
LINE IN
LINE OUT
ACLink
KB
USB1
USB2
USB3
P
C
I
S
lo
t
1
L
A
N
2
USB4
C
O
M
1
C
O
M
2
L
P
T
/F
D
C
W
a
tc
h
d
o
g
Intel® Core™2 Duo,
Core™ Duo, Celeron® M
H
O
S
T
CRT
LCD
LVDS 18
GMCH
Intel® 945GM(E)
D
M
I
SPDIF i
SPDIF o
P
C
I
S
lo
t
2
P
C
I
S
lo
t
3
TV-Out
USB5
USB6
USB7
USB8
Intel®
82573E
LAN1
SATA1
SATA4
PCIe
P
C
Ie
x
1
S
lo
t
1
SMBus
Winbond®
W83627HG
P
C
Ie
x
1
S
lo
t
2
P
C
Ie
x
1
S
lo
t
3
PCIe / SDVO
PCIe x16
C
O
M
3
C
O
M
4
F
A
N
3
F
A
N
4
F
A
N
1
F
A
N
2
USB 2.0
1
6
x
G
P
IO
I2C
AUX
CD IN
SATA2
SATA3
o
Prozessor wahlweise Intel® Celeron® M, Intel® Core™ Duo, Intel Core™2 Duo
o
Chipsatz Intel® 945GM und Intel® ICH7
o
Zwei DIMM240-Steckplätze für bis zu 4GByte DDR2-667
o
Vier serielle Schnittstellen COM1 bis COM4
o
LAN-Anschluss Ethernet 10/100 (Base-T)
o
LAN-Anschluss Ethernet 10/100/1000 (Base-T)
o
IDE-Schnittstelle
o
Vier SATA-Anschlüsse
o
PS2-Keyboard- und -Maus-Schnittstelle
