Kapitel: Anschlüsse
Anschlüsse intern
Seite 38
Beckhoff New Automation Technology CB1051
3.4.7 PCI-Schnittstellen

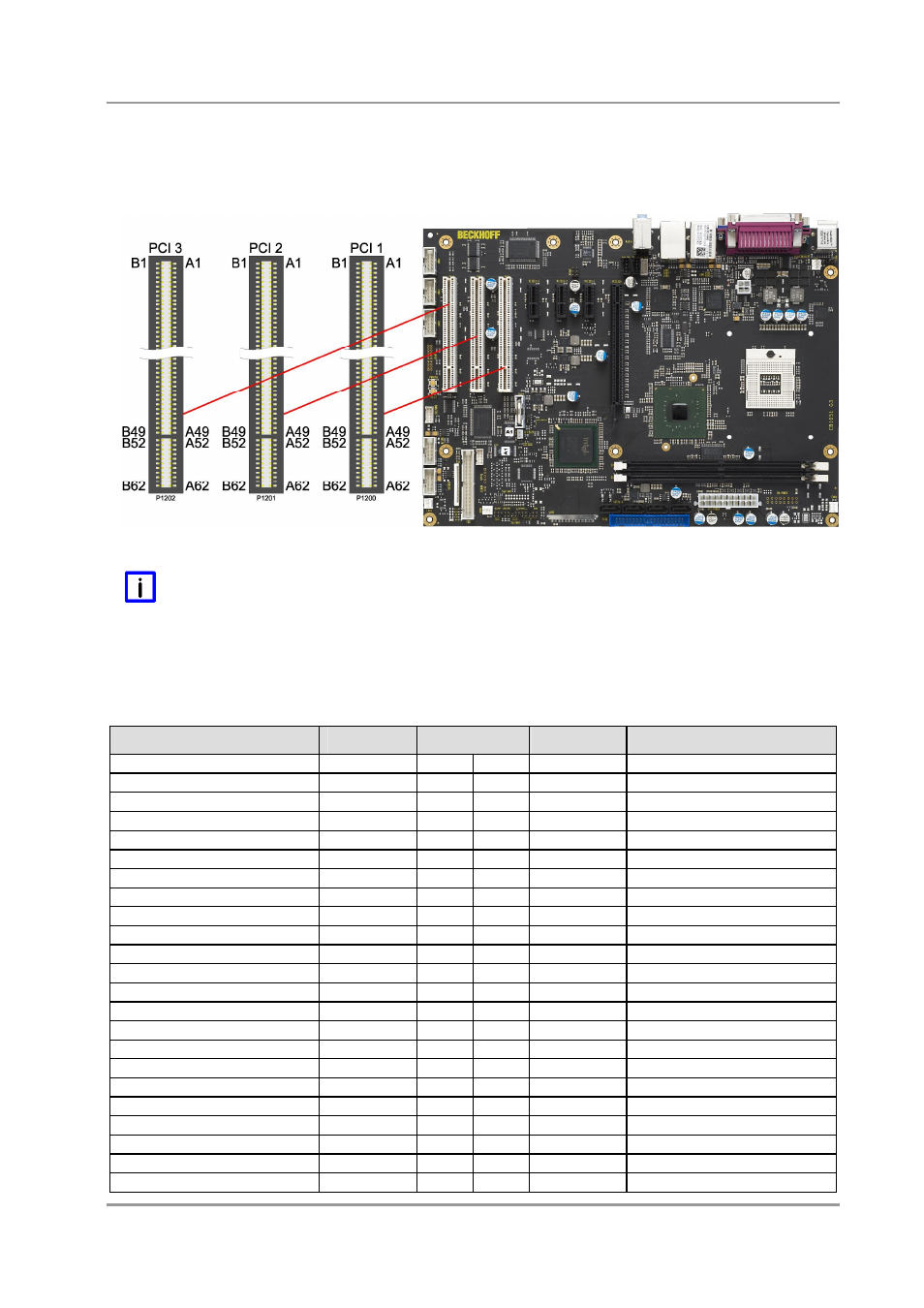

Das CB1051-Board verfügt über drei Standard-PCI-Steckplätze für Erweiterungskarten.
H
INWEIS
Bei der folgenden Pinbelegungstabelle ist zu beachten, dass es bei bestimmten Signalen
notwendigerweise Unterschiede zwischen den verschiedenen PCI-Steckern auf dem Board gibt. Dies
betrifft die Testdatensignale (A4, B4), die Interrupt-Signale (A6, A7, B7, B8), das Clock-Signal (B16), das
Grant-Signal (A17), das Request-Signal (B18) und das ID-Select-Signal (A26).
Pinbelegung PCI-Stecker:
Beschreibung
Name
Pin
Name
Beschreibung
Test Logic Reset
TRST#
A1
B1
-12V
Versorgungsspannung -12V
Versorgungsspannung 12V
12V
A2
B2
TCK
Test Clock
Test Mde Select
TMS
A3
B3
GND
Masse
Test Data Input
TDI
A4
B4
TDO
Test Data Output
Versorgungsspannung 5V
VCC
A5
B5
VCC
Versorgungsspannung 5V
Interrupt A
INTA#
A6
B6
VCC
Versorgungsspannung 5V
Interrupt C
INTC#
A7
B7
INTB#
Interrupt B
Versorgungsspannung 5V
VCC
A8
B8
INTD#
Interrupt D
Reserviert
N/C
A9
B9
GND
Masse
Versorgungsspannung 5V
VCC
A10
B10
N/C
Reserviert
Reserviert
N/C
A11
B11
GND
Masse
Masse
GND
A12
B12
GND
Masse
Masse
GND
A13
B13
GND
Masse
Versorgungsspannung 3,3V 3,3VAux
A14
B14
N/C
Reserviert
PCI Reset
PRST#
A15
B15
GND
Masse
Versorgungsspannung 5V
VCC
A16
B16
PCLK
Clock
Grant PCI Use
GNT#
A17
B17
GND
Masse
Masse
GND
A18
B18
REQ#
Request
Power Management Event
PME#
A19
B19
VCC
Versorgungsspannung 5V
Address/Data 30
AD30
A20
B20
AD31
Address/Data 31
Versorgungsspannung 3,3V 3,3V
A21
B21
AD29
Address/Data 29
Address/Data 28
AD28
A22
B22
GND
Masse
Address/Data 26
AD26
A23
B23
AD27
Address/Data 27
