3.4 Anschlüsse intern

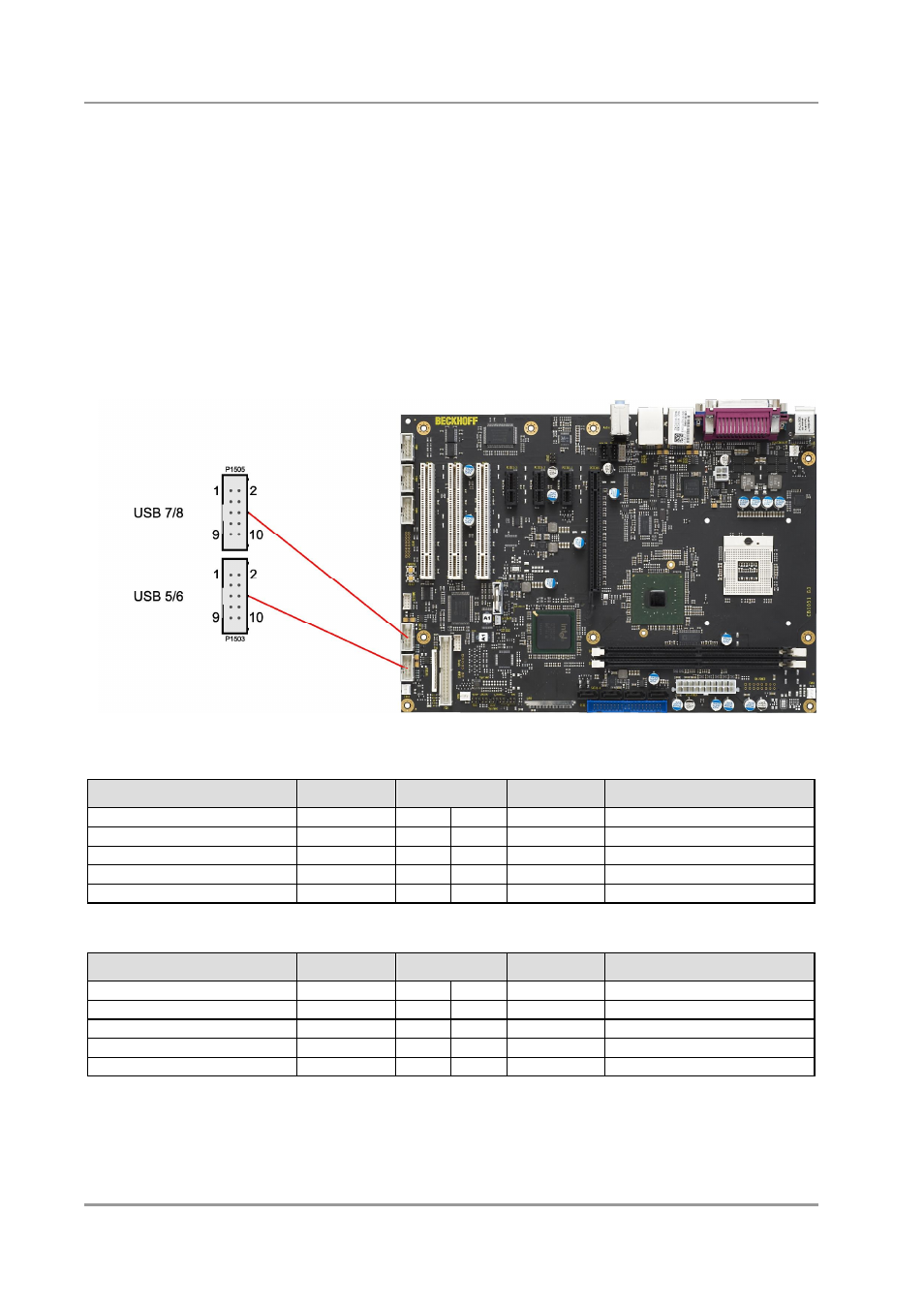

3.4.1 USB 5-8
Die USB-Kanäle 5 bis 8 werden über zwei 2x5polige Wannenstecker zur Verfügung gestellt (FCI 75869-
301LF).
Die USB-Kanäle unterstützen die USB-Spezifikation 2.0. Durch das BIOS können alle notwendigen
Einstellungen für USB durchgeführt werden. Es ist zu beachten, dass die Funktionalität „USB-Maus und
Tastatur“ des BIOS-Setup nur benötigt wird, wenn das Betriebssystem keine USB-Unterstützung bietet.
Für Einstellungen im Setup und zum Booten von Windows mit einer angeschlossenen USB-Maus und
Tastatur sollte diese Funktion nicht gewählt werden, weil dies zu erheblichen Leistungseinschränkungen
führen würde.
Die einzelnen USB-Schnittstellen sind über 500mA USB-Schalter elektronisch abgesichert.
Pinbelegung Wannenstecker USB 5/6:
Beschreibung
Name
Pin
Name
Beschreibung
5V für USB5
VCC
1
2
VCC
5V für USB6
Minus-Datenkanal USB5
USB5-
3
4
USB6-
Minus-Datenkanal USB6
Plus-Datenkanal USB5
USB5+
5
6
USB6+
Plus-Datenkanal USB6
Masse
GND
7
8
GND
Masse
Reserviert
N/C
9
10
N/C
Reserviert
Pinbelegung Wannenstecker USB 7/8:
Beschreibung
Name
Pin
Name
Beschreibung
5V für USB7
VCC
1
2
VCC
5V für USB8
Minus-Datenkanal USB7
USB7-
3
4
USB8-
Minus-Datenkanal USB8
Plus-Datenkanal USB7
USB7+
5
6
USB8+
Plus-Datenkanal USB8
Masse
GND
7
8
GND
Masse
Reserviert
N/C
9
10
N/C
Reserviert
