Stromversorgung, Systemanschlüsse, CPU
Kapitel: Anschlüsse
Beckhoff New Automation Technology CB1051
Seite 13

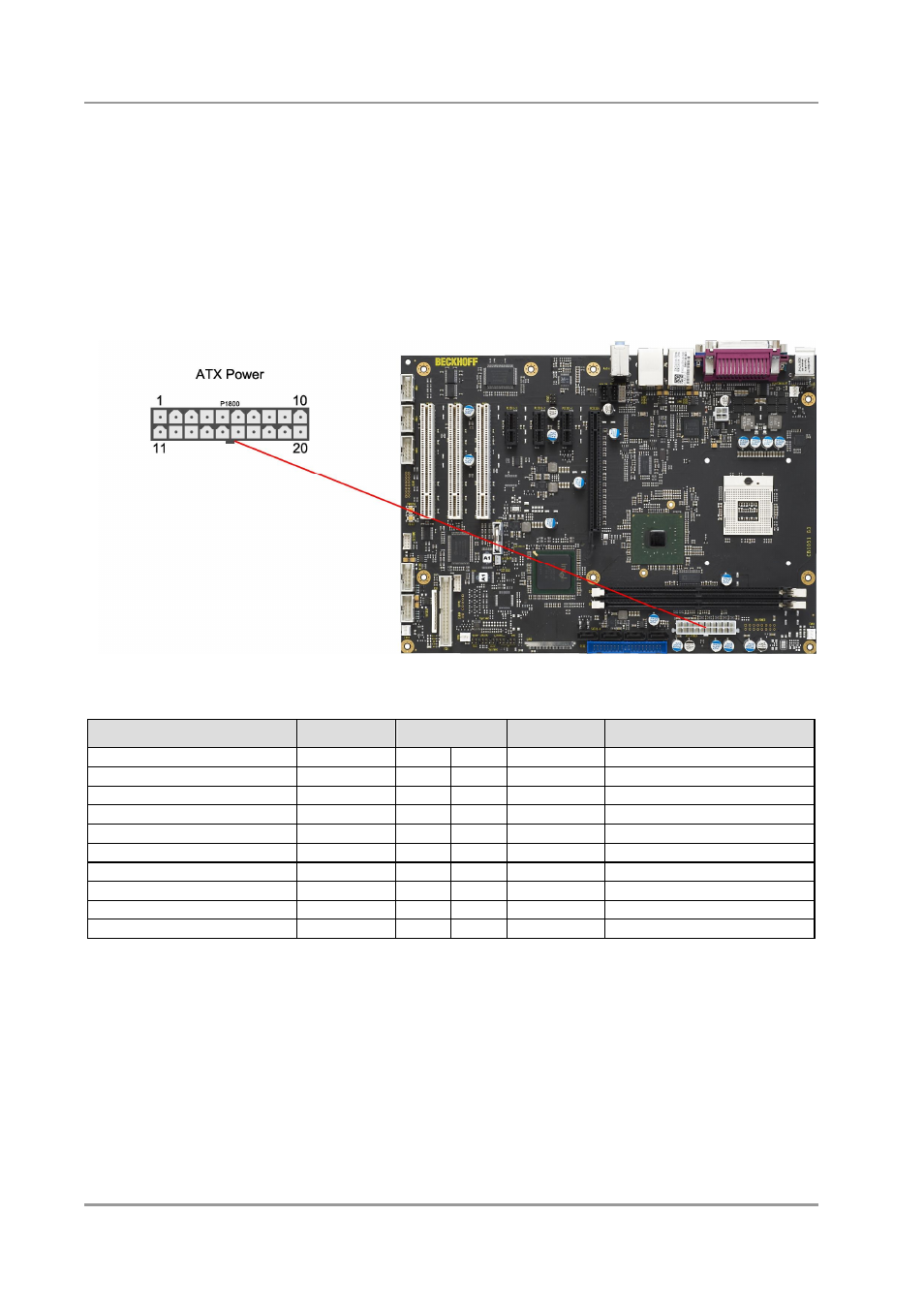

3 Anschlüsse
3.1 Stromversorgung, Systemanschlüsse, CPU
3.1.1 Stromversorgung
Der Anschluss für die Stromversorgung ist als 2x10-poliger Standard-ATX-Stecker ("ATX20", Foxconn
HM3510E-P2) realisiert. Dieser wird ergänzt durch einen eigenen 2x2-poligen Gehäusestecker, über den
die COREIN-Spannung zu Verfügung gestellt werden muss.
Pinbelegung "ATX20"-Stromstecker:
Beschreibung
Name
Pin
Name
Beschreibung
Versorgungsspannung 3,3V 3,3V
1
11
3,3V
Versorgungsspannung 3,3V
Versorgungsspannung 3,3V 3,3V
2
12
-12V
Versorgungsspannung -12V
Masse
GND
3
13
GND
Masse
Versorgungsspannung 5V
VCC
4
14
PWRBTN#
Powerbutton
Masse
GND
5
15
GND
Masse
Versorgungsspannung 5V
VCC
6
16
GND
Masse
Masse
GND
7
17
GND
Masse
Stromversorgung an
PWR_ON
8
18
-5V
Versorgungsspannung -5V
Standby 5V
SVCC
9
19
VCC
Versorgungsspannung 5V
Versorgungsspannung 12V
12V
10
20
VCC
Versorgungsspannung 5V
