Beckhoff New Automation Technology CB1051

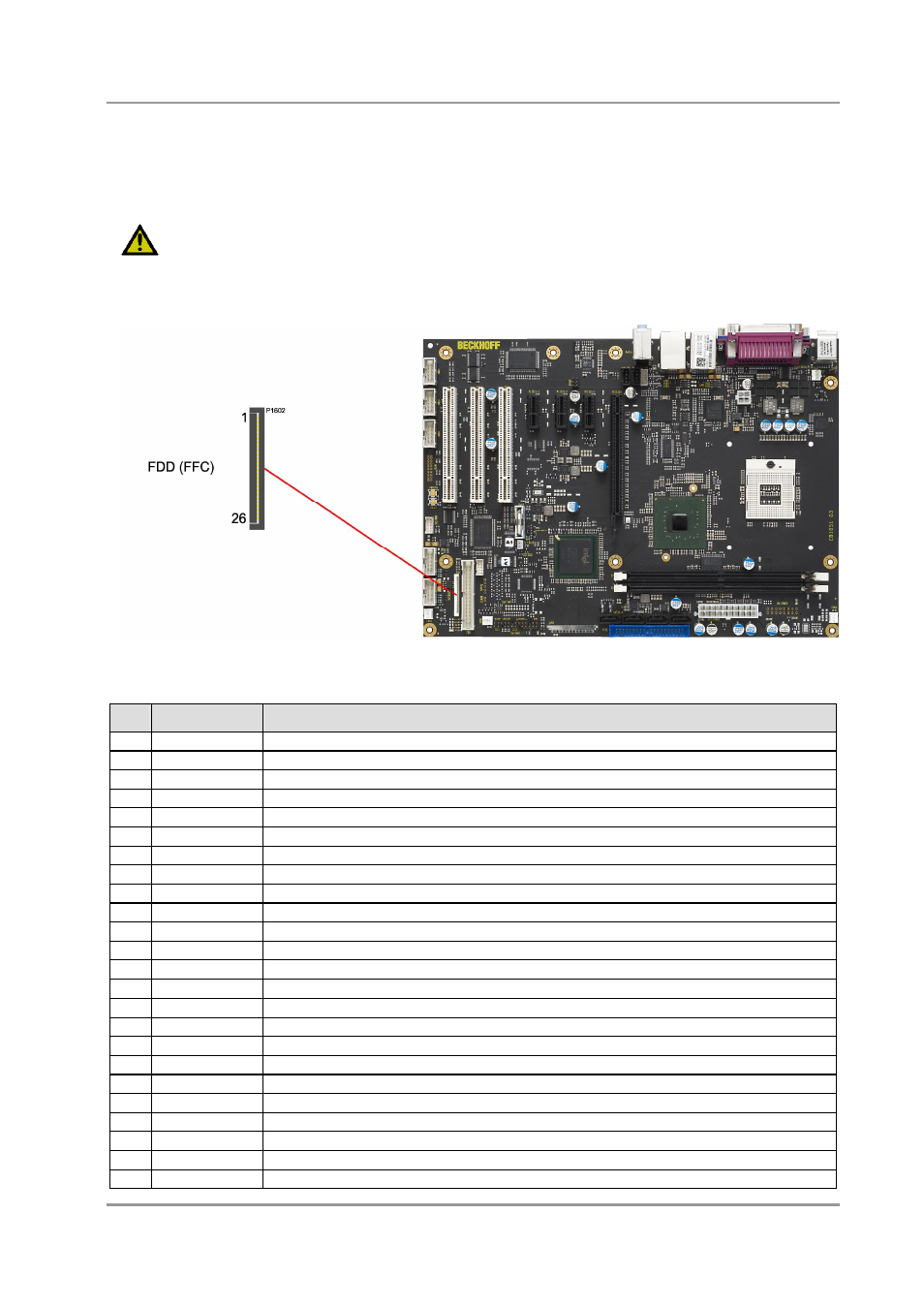

3.3.3 Floppy-Schnittstelle
Ein Floppy-Laufwerk kann zum einen an einem herkömmlichen 2x17-poligen Wannenstecker (FCI 75869-
306LF) angeschlossen werden, zum anderen steht hierfür auch ein 26-poliger Folienstecker (JST 26FMZ-
BT) zur Verfügung.
A
CHTUNG
Die beiden Anschlüsse können nicht gleichzeitig genutzt werden.
Pinbelegung FDD-Folienstecker:
Pin
Name
Beschreibung
1
VCC
Versorgungsspannung 5V
2
IDX#
Index
3
VCC
Versorgungsspannung 5V
4
DR0#
Drive Sel 0
5
VCC
Versorgungsspannung 5V
6
DC#
Disk Change
7
N/C
Reserviert
8
N/C
Reserviert
9
N/C
Reserviert
10
MT0#
Motor Enable 0
11
N/C
Reserviert
12
DIR#
Direction
13
N/C
Reserviert
14
STP#
Step
15
GND
Masse
16
WD#
Write Data
17
GND
Masse
18
WE#
Write Enable
19
GND
Masse
20
TR0#
Track 0
21
GND
Masse
22
WPRT#
Write Protect
23
GND
Masse
24
RDATA#
Read Data
