Kapitel: Anschlüsse
Anschlüsse intern
Seite 36
Beckhoff New Automation Technology CB1051

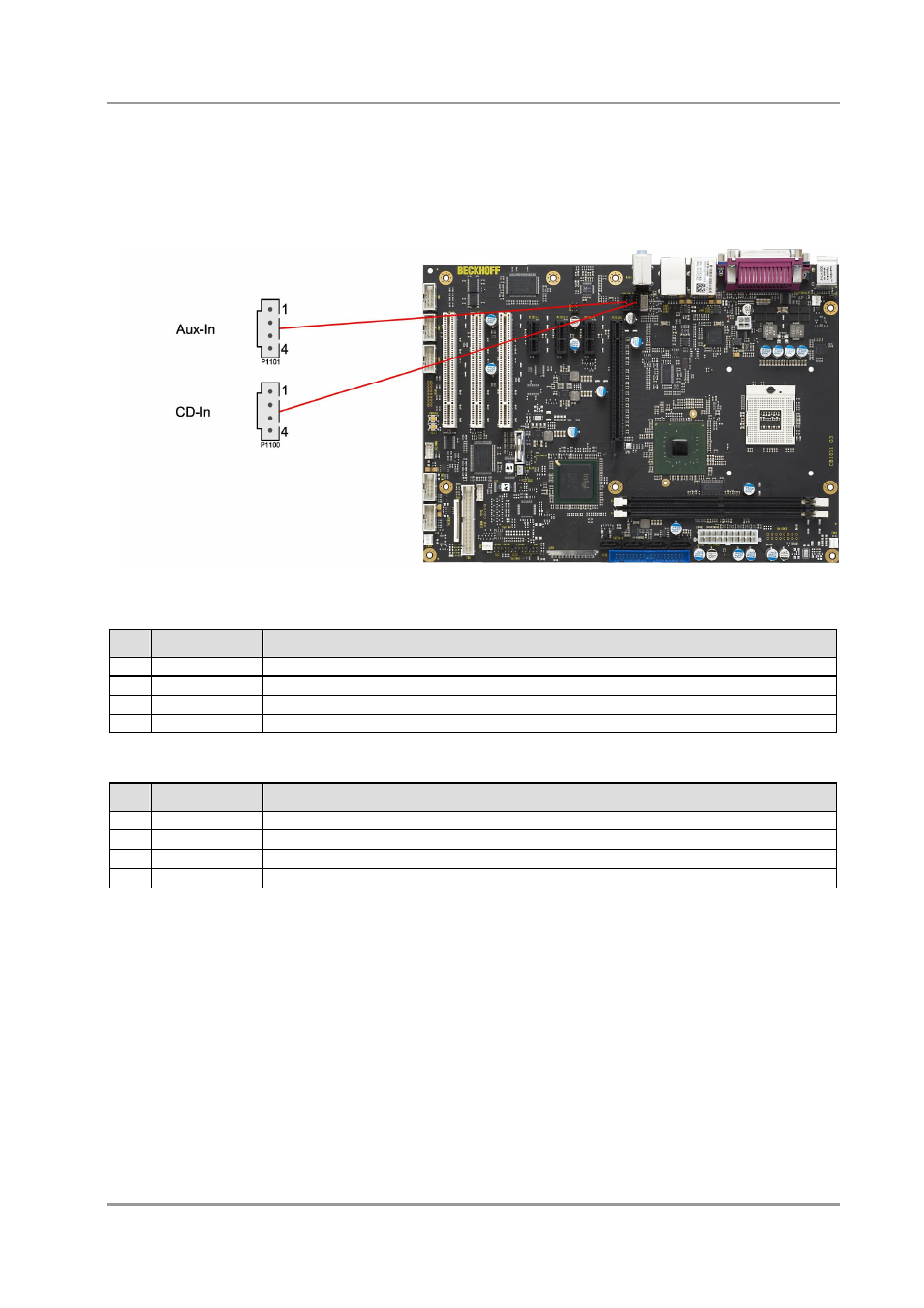

3.4.5 Aux-In & CD-In
Neben den externen Klinkenbuchsen gibt es auf dem CB1051-Board noch zwei interne 4-polige
Gehäusestecker (Foxconn HF1104E-P1), über die weitere analoge Audiosignale verfügbar gemacht
werden.
Pinbelegung Aux-In-Anschluss:
Pin
Name
Beschreibung
1
AUX_L
AUX linker Kanal
2
S_AGND
Aux-Masse
3
S_AGND
Aux-Masse
4
AUX_R
AUX rechter Kanal
Pinbelegung CD-In-Anschluss:
Pin
Name
Beschreibung
1
CD_L
CD linker Kanal
2
CD_GND
CD-Masse
3
CD_GND
CD-Masse
4
CD_R
CD rechter Kanal
