BECKHOFF CB1051 Benutzerhandbuch
Seite 21
Anschlüsse Rückwandblech
Kapitel: Anschlüsse
Beckhoff New Automation Technology CB1051
Seite 21
3.2.3 USB und LAN
Aus Platzgründen werden USB- und LAN-Stecker in Form von Kombi-Bauteilen realisiert, die entweder
zwei USB-Stecker vereinen oder zwei USB-Stecker und einen LAN-Stecker. Auf diese Weise werden bei
allen Boardvarianten vier USB-Kanäle herausgeführt.
Die USB-Kanäle unterstützen die USB-Spezifikation 2.0. Durch das BIOS können alle notwendigen
Einstellungen für USB durchgeführt werden. Es ist zu beachten, dass die Funktionalität „USB-Maus und
Tastatur“ des BIOS-Setup nur benötigt wird, wenn das Betriebssystem keine USB-Unterstützung bietet.
Für Einstellungen im Setup und zum Booten von Windows mit einer angeschlossenen USB-Maus und
Tastatur sollte diese Funktion nicht gewählt werden, weil dies zu erheblichen Leistungseinschränkungen
führen würde.
Die einzelnen USB-Schnittstellen sind über 500mA USB-Schalter elektronisch abgesichert.

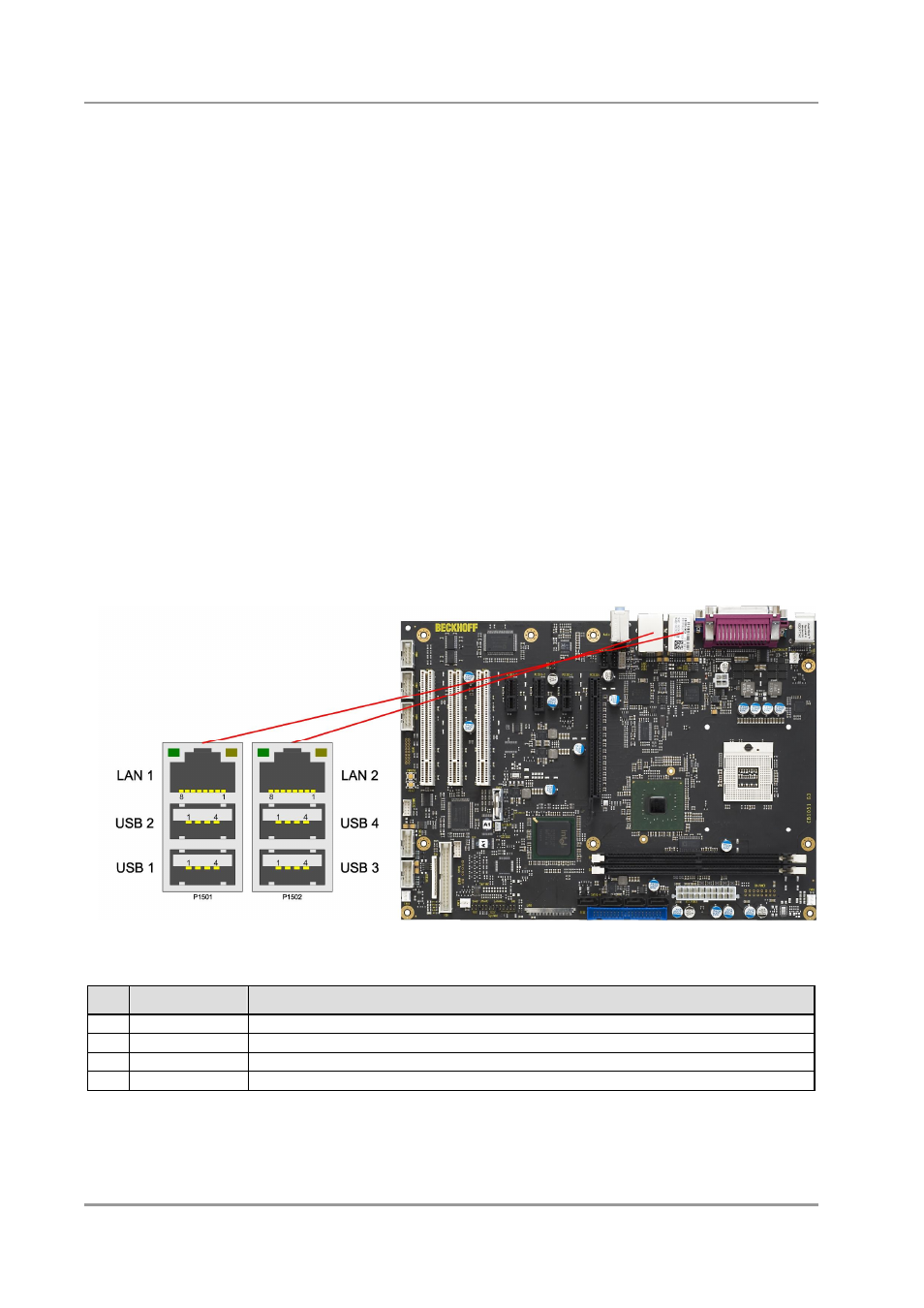

Bei den LAN-Anschlüssen unterscheiden sich die Boardvarianten: Wenn zwei LAN-Anschlüsse
vorhanden sind, dann ist einer (P1501) ein 10/100-Anschluss und der andere (P1502) ein 10/100/1000-
Anschluss. Wenn nur ein LAN-Anschluss vorhanden ist, dann ist dieser je nach Boardvariante entweder
ein 10/100- oder ein 10/100/1000-Anschluss (jeweils P1501, P1502 ist in diesen Fällen lediglich ein
2xUSB-Stecker). Im Folgenden wird die Version mit zwei LAN-Anschlüssen beschrieben.
An den 10/100-LAN-Anschluss können sowohl 10BaseT- als auch 100BaseT-kompatible
Netzwerkkomponenten angeschlossen werden. Die erforderliche Geschwindigkeit wird automatisch
gewählt. Dieser Anschluss beherrscht außerdem Auto-Cross und Auto-Negate. Als Controller-Chip kommt
Intels 82562 zum Einsatz. PXE- und RPL-Funktion wird ebenfalls unterstützt.
An den 10/100/1000-LAN-Anschluss können neben 10BaseT- und 100BaseT- auch 1000BaseT-
kompatible Netzwerkkomponenten angeschlossen werden. Die erforderliche Geschwindigkeit wird
automatisch gewählt. Der Anschluss ist nicht Auto-Cross- oder Auto-Negate-fähig. Controller-Chip ist hier
Intels 82573. PXE und RPL stehen nicht zur Verfügung.
Pinbelegung USB-Stecker für Port X:
Pin
Name
Beschreibung
1
VCC
5V für USBX
2
USBX#
Minus-Datenkanal USBX
3
USBX
Plus-Datenkanal USBX
4
GND
Masse
