9 usb 5-10 – BECKHOFF CB3056 Benutzerhandbuch
Seite 24
Kapitel: Anschlüsse
USB 5-10
Seite 24
Beckhoff New Automation Technology CB3056

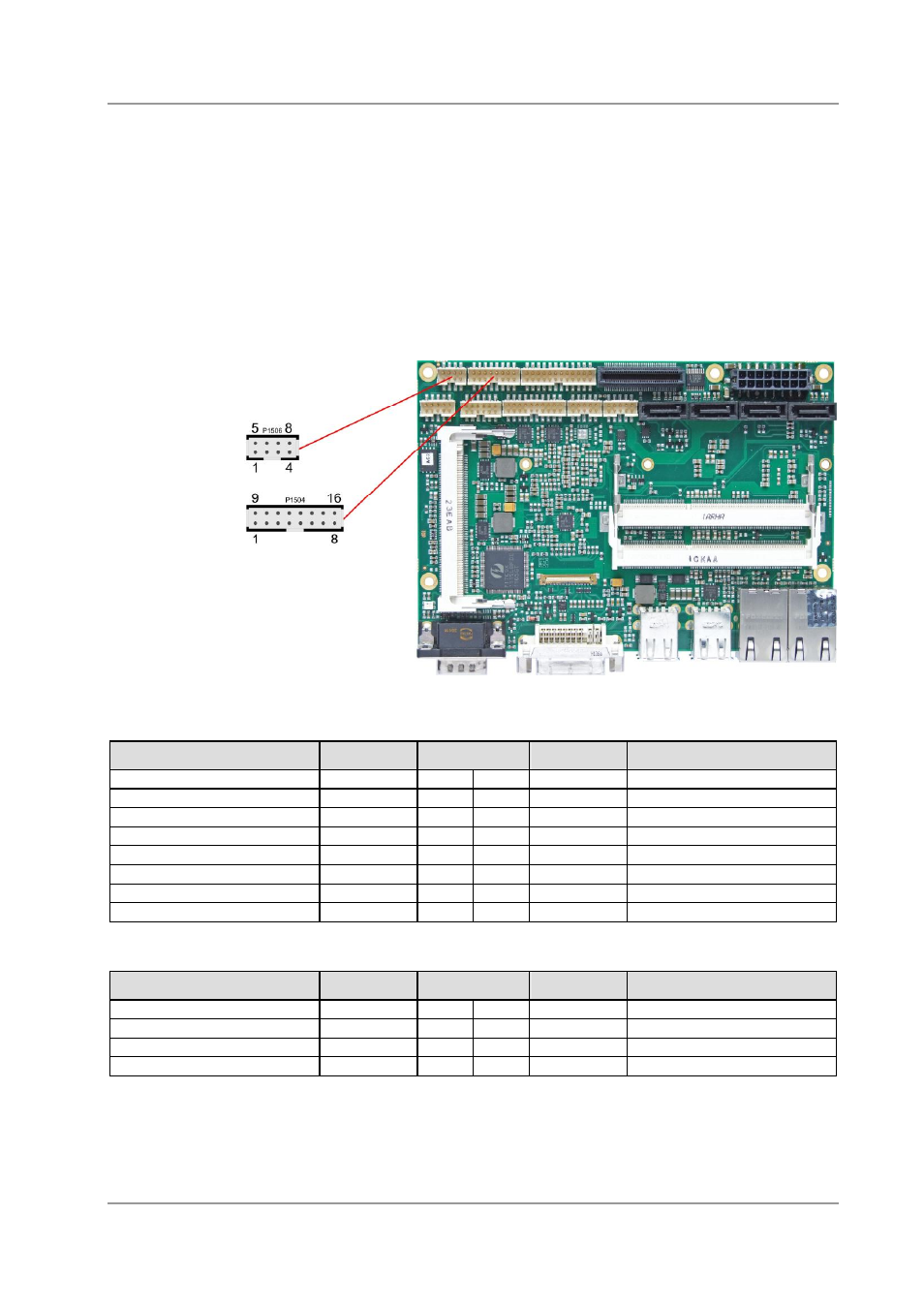

3.9 USB 5-10
Die USB-Kanäle 5 bis 10 werden über zwei Wannenstecker - einer 2x4polig, der andere 2x8polig - zur
Verfügung gestellt (FCI 98424-G52-08LF bzw. 98424-G52-16LF).
Die USB-Kanäle unterstützen die USB-Spezifikation 2.0. Durch das BIOS können alle notwendigen
Einstellungen für USB durchgeführt werden. Es ist zu beachten, dass die Funktionalität „USB-Maus und
Tastatur“ des BIOS-Setup nur benötigt wird, wenn das Betriebssystem keine USB-Unterstützung bietet.
Für Einstellungen im Setup und zum Booten von Windows mit einer angeschlossenen USB-Maus und
Tastatur sollte diese Funktion nicht gewählt werden, weil dies zu erheblichen Leistungseinschränkungen
führen würde.
Die einzelnen USB-Schnittstellen können bis zu 500mA Strom liefern und sind elektronisch abgesichert.
Pinbelegung Wannenstecker USB 5-8
Beschreibung
Name
Pin
Name
Beschreibung
5V für USB5
VCC
1
9
VCC
5V für USB6
Minus-Datenkanal USB5
USB5-
2
10
USB6-
Minus-Datenkanal USB6
Plus-Datenkanal USB5
USB5+
3
11
USB6+
Plus-Datenkanal USB6
Masse
GND
4
12
GND
Masse
Masse
GND
5
13
GND
Masse
Plus-Datenkanal USB7
USB7+
6
14
USB8+
Plus-Datenkanal USB8
Minus-Datenkanal USB7
USB7-
7
15
USB8-
Minus-Datenkanal USB8
5V für USB7
VCC
8
16
VCC
5V für USB8
Pinbelegung Wannenstecker USB 9/10
Beschreibung
Name
Pin
Name
Beschreibung
5V für USB9
VCC
1
5
VCC
5V für USB10
Minus-Datenkanal USB9
USB9-
2
6
USB10-
Minus-Datenkanal USB10
Plus-Datenkanal USB9
USB9+
3
7
USB10+
Plus-Datenkanal USB10
Masse
GND
4
8
GND
Masse
