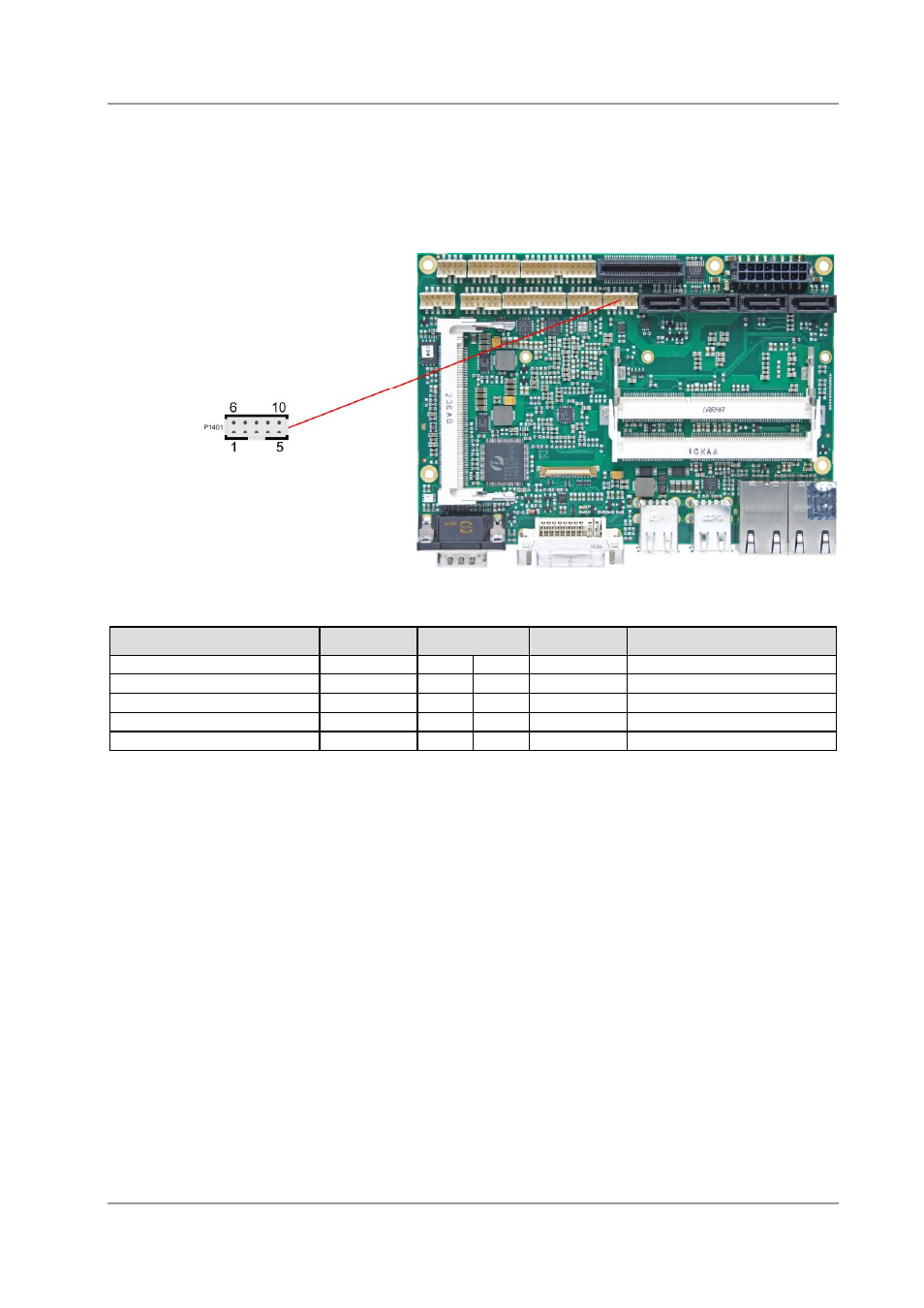

3.18 Lüfteranschlüsse
An die Baugruppe können drei Lüfter mit einer Versorgungsspannung von 12 Volt angeschlossen
werden. Dies geschieht über einen 2x5poligen Wannenstecker (FCI 98424-G52-10LF). Signale für die
Überwachung der Lüfterdrehzahl sind ebenfalls vorhanden.
Beschreibung Name Pin Name Beschreibung
Masse GND 1 6 GND Masse
12V-Versorgung geregelt FANON1 2 7 FANON2 12V-Versorgung geregelt
Fan Control 1 FANCTRL1 3 8 FANCTRL2 Fan Control 2
12V-Versorgung geregelt FANON3 4 9 FANCTRL3 Fan Control 3
Masse GND 5 10 GND Masse
