3.11 Ton

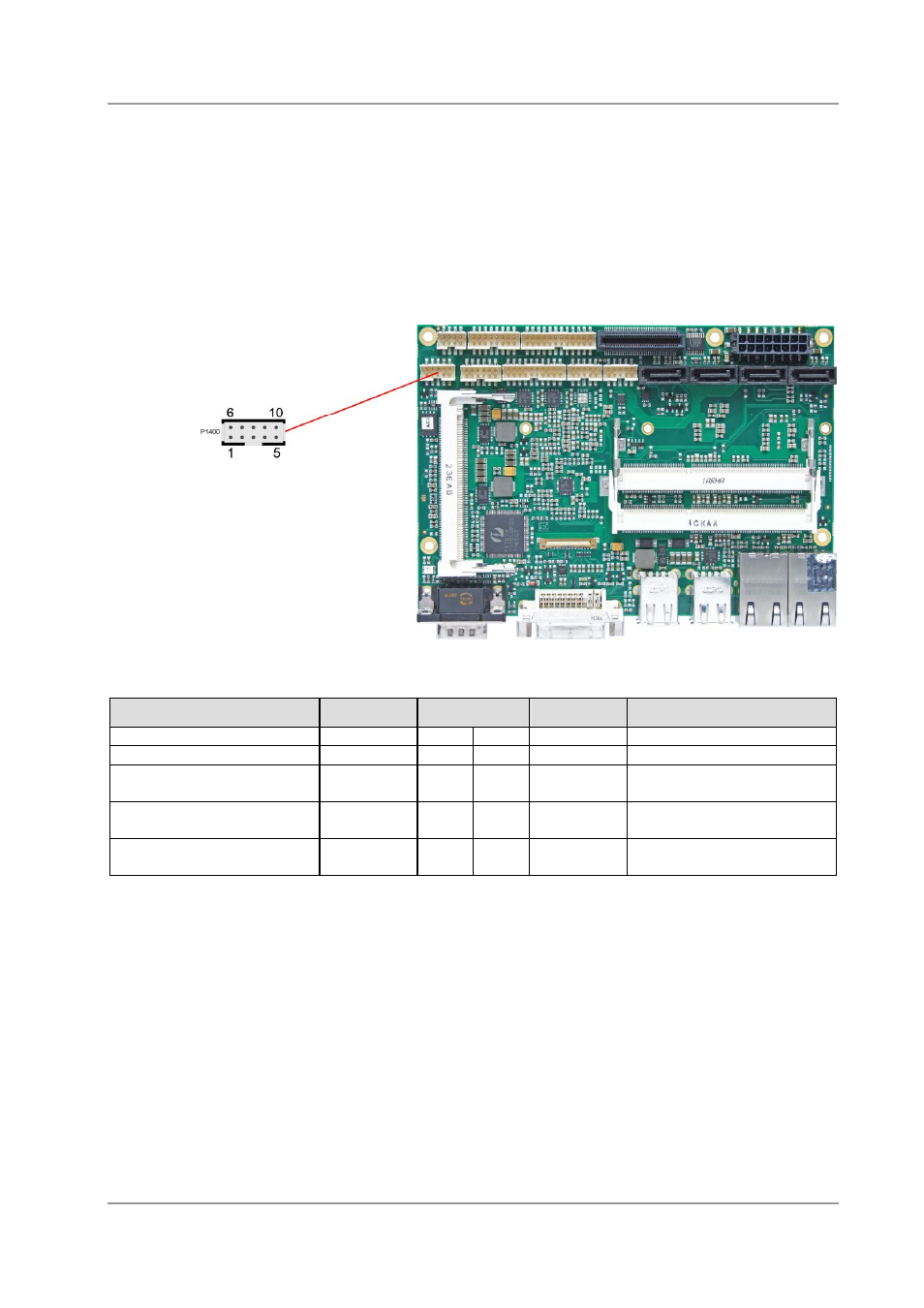

Die Audio-Funktionen sind über einen 2x5poligen Wannenstecker erreichbar (FCI 98424-G52-10LF). Die
Signale für Tonein- und -ausgabe haben dabei eine Doppelfunktion. Standard ist die bekannte
Tonausgabe-, Toneingabe- und Mikrofon-Funktion. Durch die Treiber für das jeweilige Betriebssystem
können diese Signale auf einen 5.1-Ausgang umgeschaltet werden. In diesem Modus stehen keine
Toneingabemöglichkeiten mehr zur Verfügung. Alle Signale werden zur Tonausgabe verwendet.
Die Signale „SPDIFI“ und „SPDIFO“ ermöglichen die digitale Ein- und Ausgabe. Die dafür erforderliche
Umsetzung auf Koax bzw. optisch muss extern erfolgen.
Beschreibung Name Pin Name Beschreibung
Digital Ausgang SPDIF SPDIFO 1 6 3,3V Versorgungsspannung 3,3V
Digital Eingang SPDIF SPDIFI 2 7 S_AGND Analog Masse Ton
Ton Ausgang rechts /
Ausgang vorn rechts LOUT_R /
FRONT_R 3 8 LOUT_L /
FRONT_L Ton Ausgang links /
Ausgang vorn links
AUX Eingang rechts /
Ausgang hinten rechts AUXA_R /
REAR_R 4 9 AUXA_L /
REAR_L AUX Eingang links /
Ausgang hinten links
Mikrophone 1 Eingang /
Ausgang Center MIC1 /
CENTER 5 10 MIC2 /
LFE Mikrophone 2 Eingang /
Ausgang Subwoofer
