3.17 GPIO

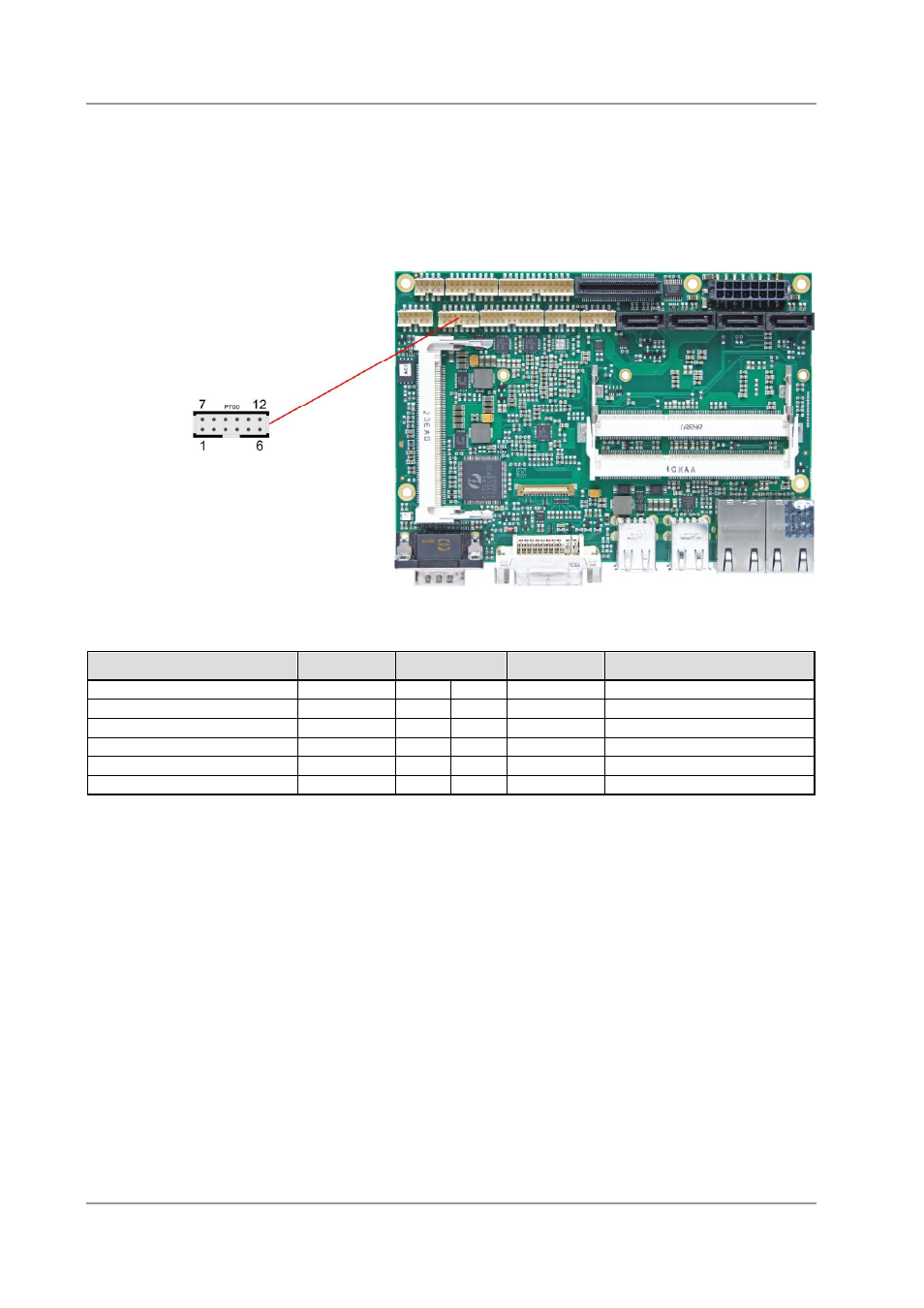

Das Board verfügt über eine General Purpose Input/Output-Schnittstelle, die über einen 2x6poligen
Wannenstecker herausgeführt ist (FCI 98424-G52-12LF). Durch entsprechende Programmierung des
zugehörigen Chips (PCA9535BS) können hier in sehr flexibler Weise I/O-Funktionen angelegt werden.
Erkundigen Sie sich bei Ihrem Distributor nach entsprechender Software-Unterstützung.
Pinbelegung GPIO-Stecker:
Beschreibung
Name
Pin
Name
Beschreibung
Versorgungsspannung 5V
VCC
1
7
VCC
Versorgungsspannung 5V
GP Input/Output 10
GPIO10
2
8
GPIO14
GP Input/Output 14
GP Input/Output 11
GPIO11
3
9
GPIO15
GP Input/Output 15
GP Input/Output 12
GPIO12
4
10
GPIO16
GP Input/Output 16
GP Input/Output 13
GPIO13
5
11
GPIO17
GP Input/Output 17
Masse
GND
6
12
GND
Masse
