Kapitel: Anschlüsse Serielle Schnittstellen COM2 bis COM4
Seite 30 Beckhoff New Automation Technology CB3056

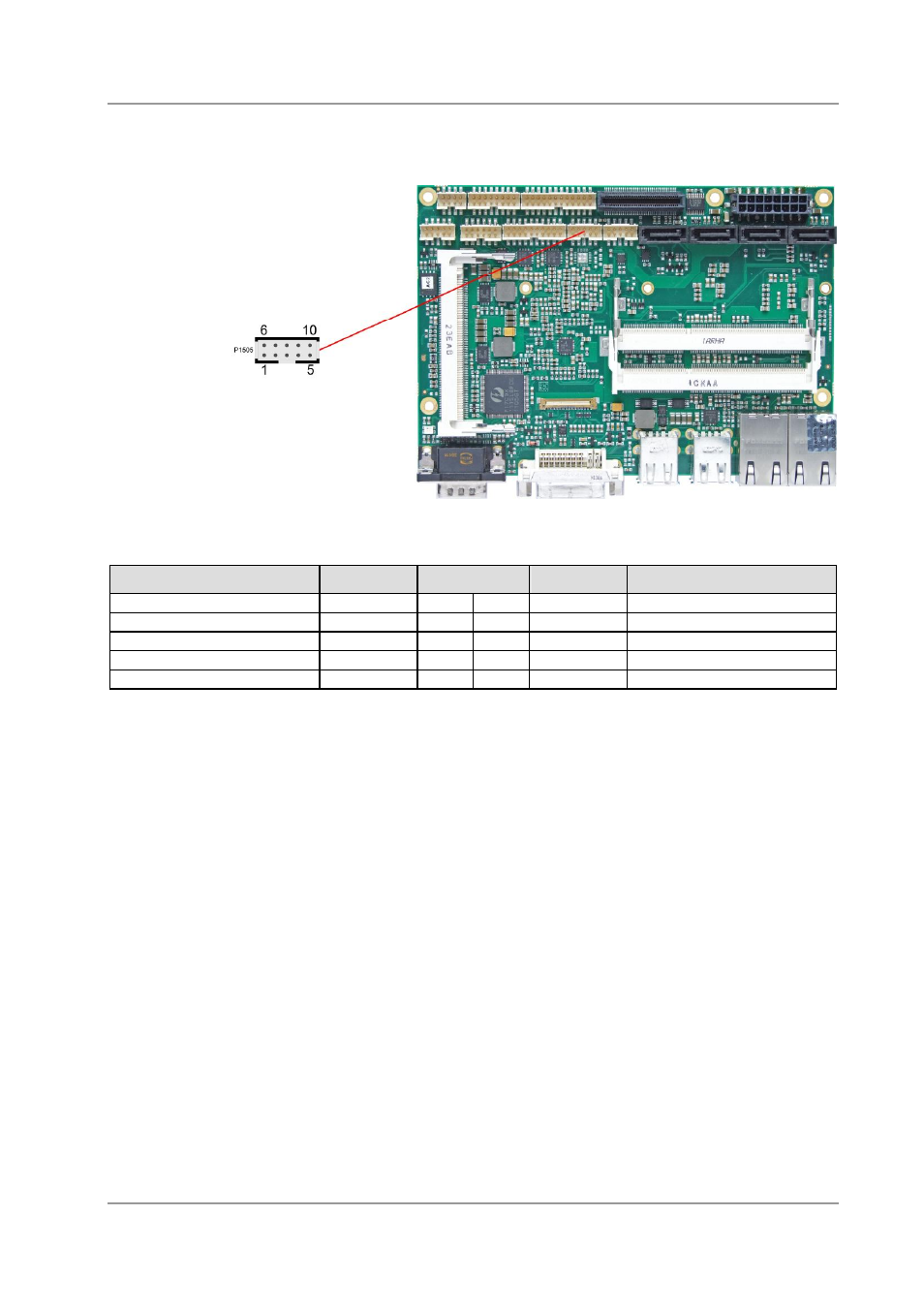

Standardmäßig werden an dem 2x5poligen Stecker Maus- und Keyboardsignale herausgeführt.
Pinout COM-Stecker bei Bestückungsoption Keyboard/Mouse:
Beschreibung Name Pin Name Beschreibung
Keyboard Clock KCLK 1 6 MCLK Mouse Clock
Keyboard Data KDAT 2 7 MDAT Mouse Data
Reserviert N/C 3 8 N/C Reserviert
Reserviert N/C 4 9 N/C Reserviert
Masse GND 5 10 3,3V Versorgungsspannung 3,3V
