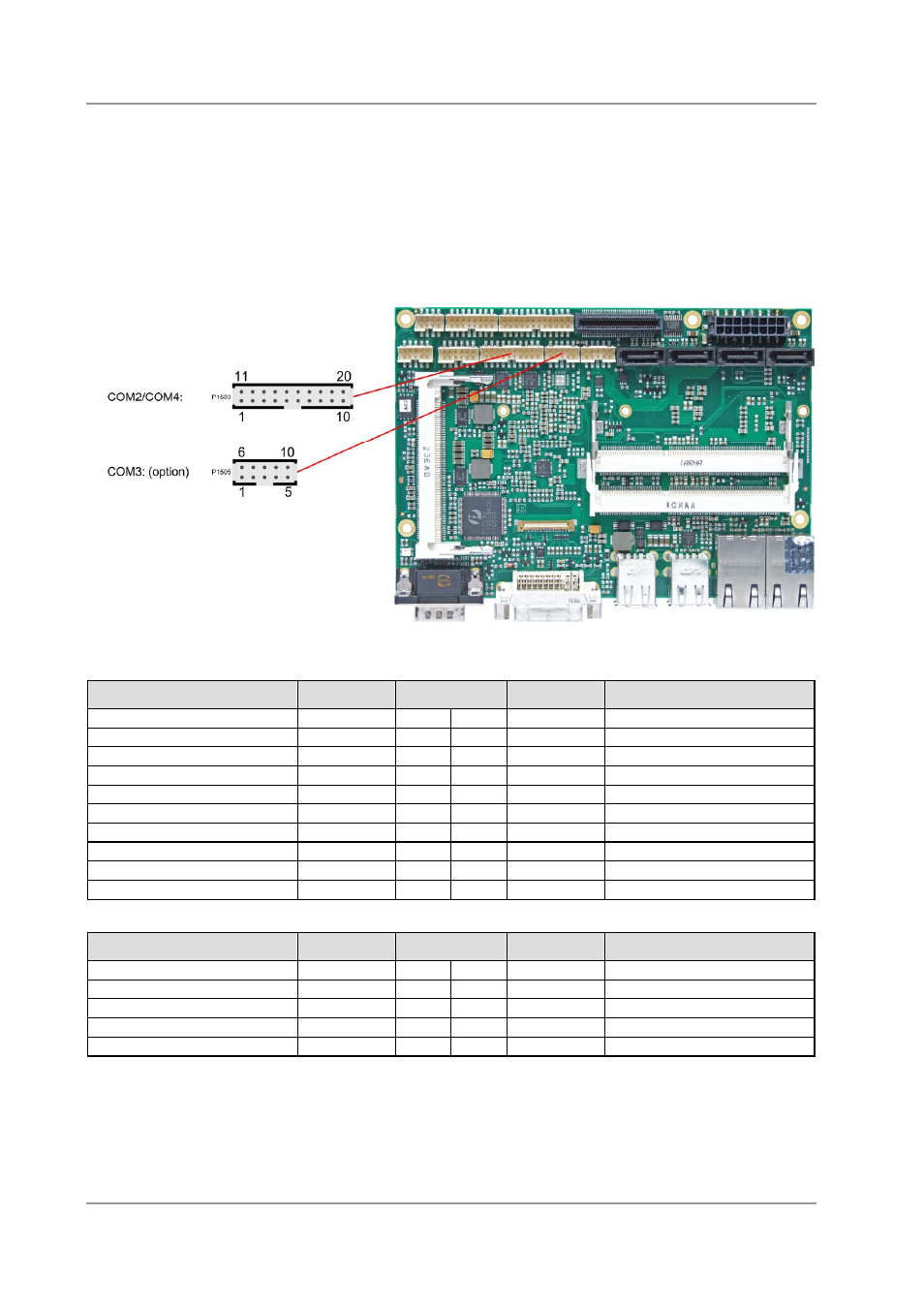

3.14 Serielle Schnittstellen COM2 bis COM4
Von den drei weiteren auf dem Board vorhandenen seriellen Schnittstellen COM2 bis COM4 wird COM3
standardmäßig am Stromstecker herausgeführt (vgl. p. 15). Als Bestückvariante kann COM3 auch über
einen 2x5poligen Wannenstecker herausgeführt werden (FCI 98424-G52-10LF). COM2 und COM4 sind
in Form eines 2x10poligen Wannensteckers verfügbar (FCI 98424-G52-20LF). Die Signalpegel
entsprechen RS232.
Die Port-Adresse und der benutzte Interrupt werden mit Hilfe des BIOS-Setups eingestellt.
Beschreibung Name Pin Name Beschreibung
Data Carrier Detect COM2 DCDB 1 11 DSRB Data Set Ready COM2
Receive Data COM2 RXDB 2 12 RTSB Request to Send COM2
Transmit Data COM2 TXDB 3 13 CTSB Clear to Send COM2
Data Terminal Ready COM2 DTRB 4 14 RIB Ring Indicator COM2
Masse GND 5 15 COM3,3V Versorgungsspannung 3,3V
Data Carrier Detect COM4 DCDD 6 16 DSRD Data Set Ready COM4
Receive Data COM4 RXDD 7 17 RTSD Request to Send COM4
Transmit Data COM4 TXDD 8 18 CTSD Clear to Send COM4
Data Terminal Ready COM4 DTRD 9 19 RID Ring Indicator COM4
Masse GND 10 20 COM3,3V Versorgungsspannung 3,3V
Beschreibung Name Pin Name Beschreibung
Data Carrier Detect COM3 DCDC 1 6 DSRC Data Set Ready COM3
Receive Data COM3 RXDC 2 7 RTSC Request to Send COM3
Transmit Data COM3 TXDC 3 8 CTSC Clear to Send COM3
Data Terminal Ready COM3 DTRC 4 9 RIC Ring Indicator COM3
Masse GND 5 10 VCC Versorgungsspannung 5V
