2 Übersicht
2.1 Eigenschaften
Das CB4053 ist ein hochkomplexes PC/104-Plus-Board mit der Funktionalität eines Motherboards,
bestückt mit aktuellen Atom™-Prozessoren von Intel® mit bis zu 1.6 GHz Taktfrequenz. Über
SO-DIMM200 kann es mit bis zu 2 GByte (DDR2-533) ausgestattet werden. Weiterhin steht ein ISA-Bus
(über PC/104, keine DMA-Unterstützung) und ein PCI-Bus (über PC/104-Plus) zur Verfügung sowie
zusätzliche Peripherie wie zwei serielle Schnittstellen, Gigabit-LAN-Anschluss, Audio-Interface (HDA 7.1),
acht USB-Schnittstellen, CRT-und LVDS/TFT-Anschluss und ein IDE-Anschluss. Optional verfügt das
CB4053 über ein Onboard-Flash-Laufwerk mit 2, 4 oder 8GB. Das Board basiert auf Intel®s
Menlow®-Plattform, die für besonders geringe Leistungsaufnahme optimiert ist. Dadurch kann auf eine
aktive Kühlung verzichtet werden, was attraktive Anwendungsmöglichkeiten im
embedded/mobile-Bereich eröffnet.

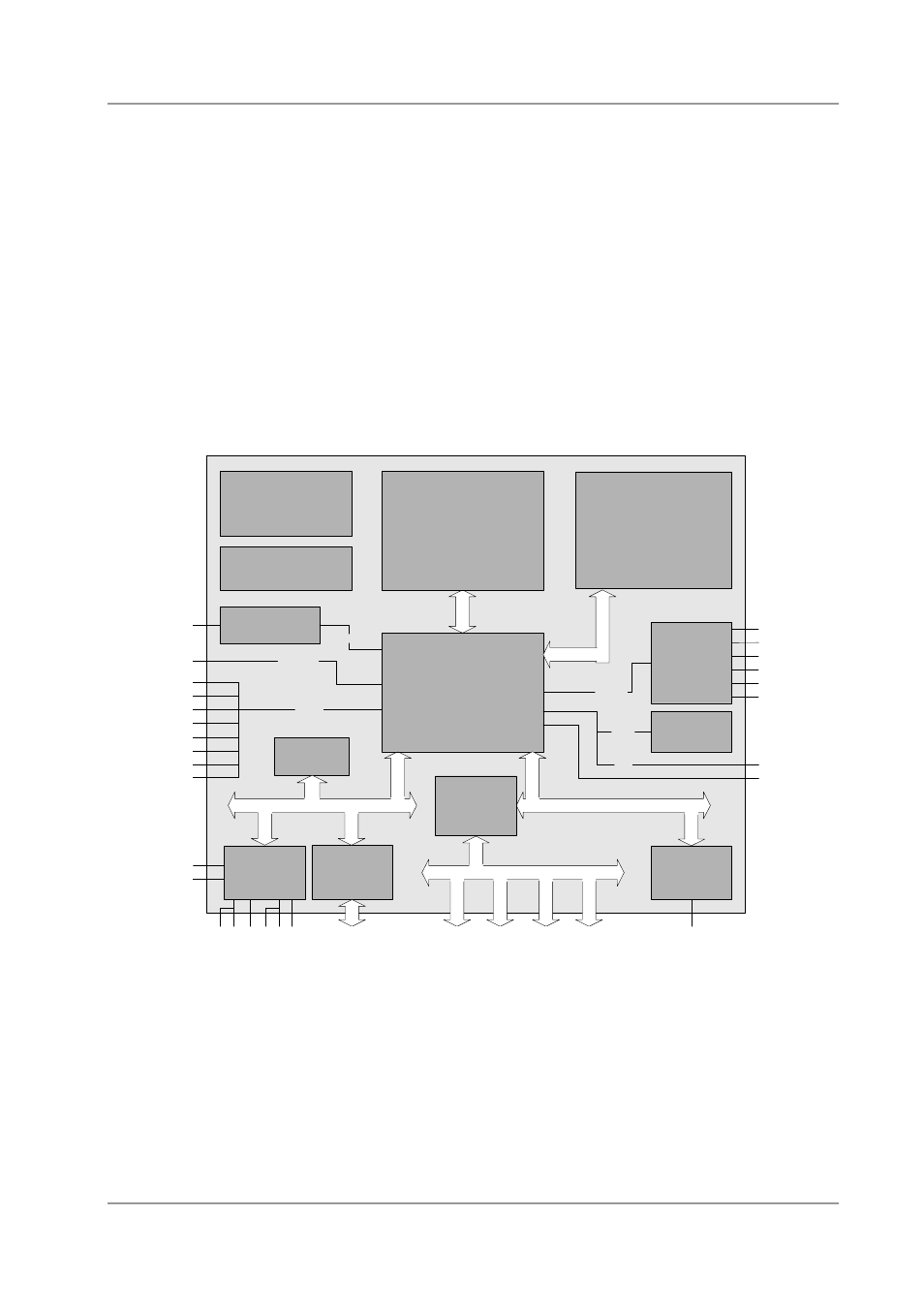

Winbond®
W83627HG
LPC
PCI
Intel®
82574L
1x SODIMM200
DDR2-RAM
(400/533MHz)
Power
VCCCore; VTT;
DDRVTT
1,5V; 1,8V; 2,5V; 3,3V
Clock
ICS9UMS9633
BIOS
MS
IDE
RealTek®
ALC885/889
MIC
LINE IN
LINE OUT
HDA-Link
KB
USB1
USB2
USB3
P
C
/1
0
4
p
lu
s
S
lo
t
1
L
A
N
USB4
C
O
M
1
C
O
M
2
L
P
T
W
a
tc
h
d
o
g
H
O
S
T
CRT
LCD
LVDS 18/24
Intel® SCH
US15W Chipset
slave
SPDIF i
SPDIF o
P
C
/1
0
4
p
lu
s
S
lo
t
2
P
C
/1
0
4
p
lu
s
S
lo
t
3
USB5
USB6
USB7
USB8
PCIe
SMBus
Fintek®
F85226
LPC-to-ISA
F
A
N
1
F
A
N
2
AUX
Intel® Atom™ CPU
Z510 / Z530
(1.1 GHz / 1.6 GHz)
P
C
/1
0
4
P
C
/1
0
4
p
lu
s
S
lo
t
4
USB 2.0
Pericom®
PI7C9X110
PCIe-to-PCI
MEMORY
SDVO-to-RGB-
DAC (CH7317A)
SDVO
2/4/8GB
SSD
master
o
Prozessor Intel® Atom™ (Single-Core, 512KB L2-Cache, bis zu 1,6 GHz Taktfrequenz)
o
Chipsatz Intel® SCH US15W mit integrierter Grafik
o
SO-DIMM200-Steckplatz für bis zu 2 GByte DDR2-533
o
Zwei serielle Schnittstellen COM1 und COM2
o
LAN-Anschluss Ethernet 10/100/1000 (Base-T)
o
IDE-Schnittstelle
o
Option: 2, 4 oder 8GB SSD onboard (IDE Master. Bestückoption: Slave)
o
PS2-Keyboard- und -Maus-Schnittstelle
