Kapitel: Anschlüsse Stromversorgung
Seite 16 Beckhoff New Automation Technology CB4053

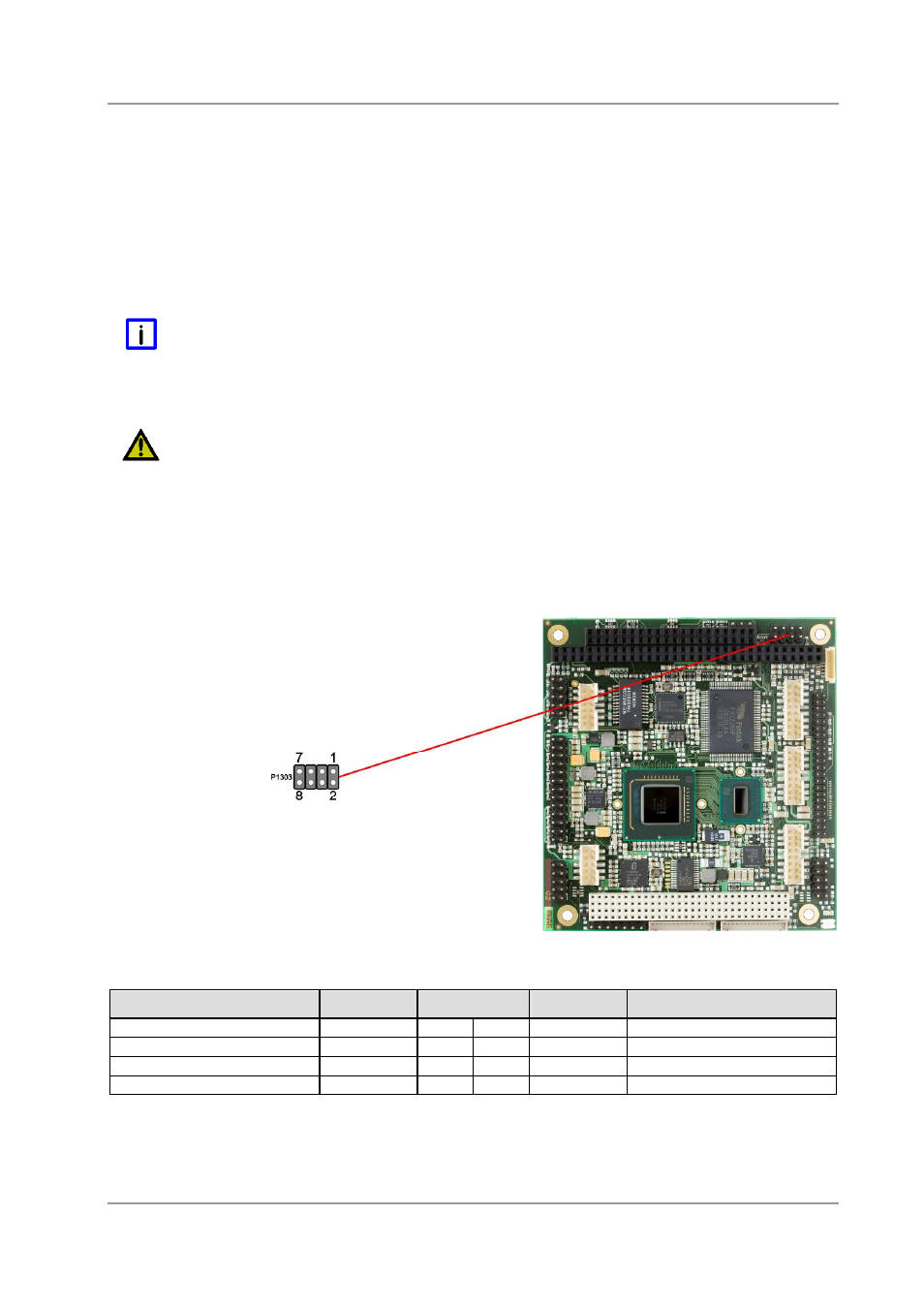

4.2 Stromversorgung
Der Anschluss für die Stromversorgung ist als Standardstiftleiste für Schneidklemmtechnik im Rastermaß
2,54 mm herausgeführt.
Das Board benötigt eine Betriebsspannung von 5 Volt ± 5%. Auf dem Board wird außerdem eine
Spannung von 3,3 Volt erzeugt, um entsprechende Erweiterungskarten über den PC/104-Plus-Stecker zu
versorgen. Alle anderen Spannungen, die ggf. benötigt werden, müssen über die jeweiligen Pins (s.u.)
eingespeist werden.
Um einen sicheren Betrieb des Boardes zu gewährleisten, sollten zusätzlich zu diesem Stecker die
beiden PC/104-Stecker mit zur Versorgung des CB4053-Boards benutzt werden.
H
INWEIS
Wenn die Realtime-Clock ihre Uhrzeit auch bei einer Unterbrechung der Stromversorgung beibehalten
soll, dann muss eine externe 3,3V-Batterie angeschlossen werden. Dies kann entweder an diesem
Stecker (Pins 1 & 3) erfolgen oder am "System"-Stecker (siehe nächste Seite).
A
CHTUNG
Das CB4053 verfügt über Sicherheitsvorkehrungen zum Schutz gegen Überhitzung. Unter anderem wird
im Fall einer zu hohen Die-Temperatur am SM-Bus-Stecker das Signal PS_ON# nicht mehr länger auf
low gezogen, so dass ein angeschlossenes Netzteil die Stromversorgung unterbrechen kann. Damit das
funktioniert, muss ein intelligentes Netzteil verwendet werden und PS_ON# auch angeschlossen sein.
Andernfalls wird die Stromversorgung nicht abgeschaltet und das Board kann im Überhitzungsfall
beschädigt werden.
Beschreibung Name Pin Name Beschreibung
Masse GND 1 2 VCC Versorgungsspannung 5V
CMOS Batterie >= 3V VBAT 3 4 12V Versorgungsspannung 12V
Versorgungsspannung -5V -5V 5 6 -12V Versorgungsspannung -12V
Masse GND 7 8 VCC Versorgungsspannung 5V
