5.2 RGB-LED

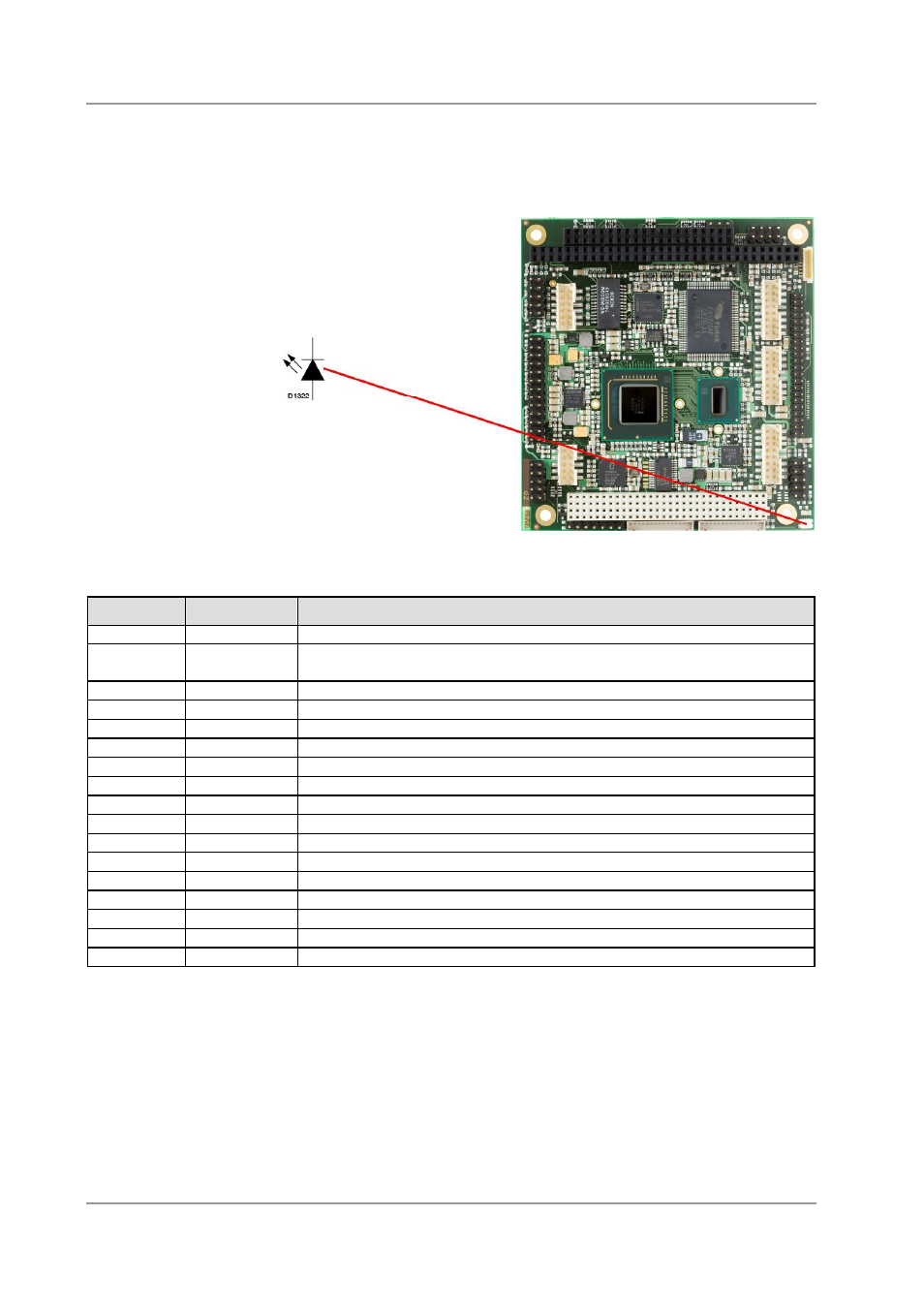

Auf dem CB4053 befindet sich eine RGB-LED, mit der über Farben und Blinkintervalle Statusmeldungen
ausgegeben werden können.
Statusmeldungen RGB-LED:
Farbe
Intervall
Bedeutung
keine
dauerhaft
Fehlerhafter Systemzustand
Weiß
dauerhaft
Der Mikrokontroller wurde gerade programmiert und wird für den normalen
Betrieb nach einem Neustart vorbereitet
Cyan
dauerhaft
Reserviert
Magenta
dauerhaft
Reserviert
Blau
dauerhaft
Reserviert
Gelb
dauerhaft
Reserviert
Grün
dauerhaft
Board läuft
Rot
dauerhaft
Board ist im Reset
Grün/Gelb
blinkend
Bootloader läuft ohne Fehler
Rot
blinkend
Firmware wird gestartet (Startsequenz wird durchlaufen)
Rot/Gelb
blinkend
Bootloader wird gestartet (Startsequenz wird durchlaufen)
Rot/Magenta blinkend
Checksummenfehler bei der I2C-Übertragung im Bootloader
Rot/Blau
blinkend
Update komplett, warte auf manuellen Reset
Gelb
blinkend (10s) S5-Zustand
Gelb
blinkend (6s)
S4-Zustand
Gelb
blinkend (3s)
Reserviert
Blau
blinkend (0,5s) Reserviert
