Serielle Schnittstelle COM1
Kapitel: Anschlüsse
Beckhoff New Automation Technology CB4053
Seite 35

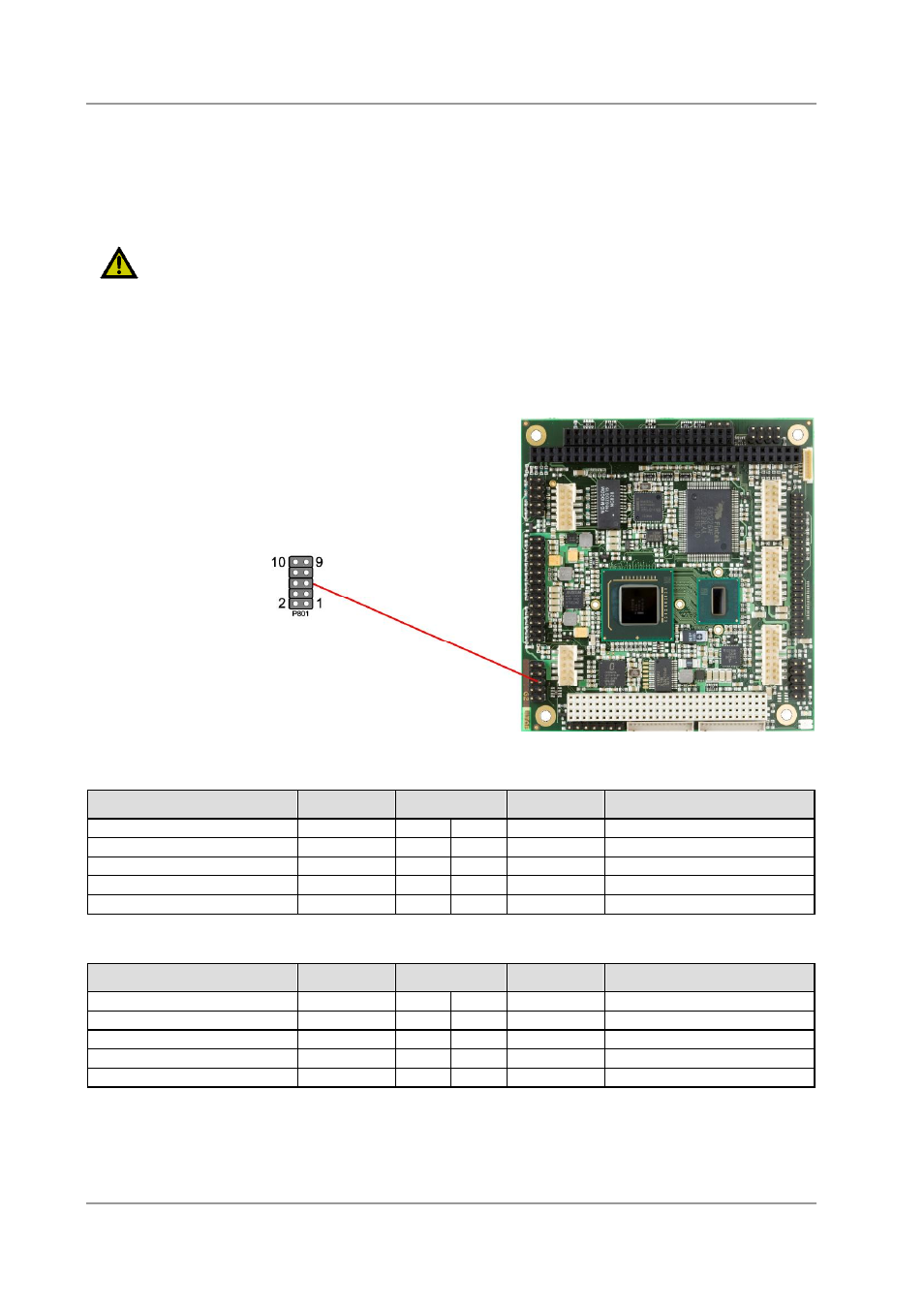

4.14 Serielle Schnittstelle COM1
Die serielle Schnittstelle ist als Standardstiftleiste für Schneidklemmtechnik im Rastermaß 2,54
herausgeführt. Je nach Bestellung des Produktes stehen die Signale nach RS-232-Norm oder auch
RS-422 bzw. RS-485 zur Verfügung.
Die Port-Adresse und der benutzte Interrupt werden mit Hilfe des BIOS-Setup eingestellt.
A
CHTUNG
Die Anschlusskabel für COM1 und COM2 dürfen nicht verwechselt werden, da dies die
Wahrscheinlichkeit erhöht, dass Kabel in falscher Orientierung aufgesteckt werden. Dies kann zu
Schäden am Board oder an angeschlossenen Geräten und zu einem Erlöschen der Garantie führen.
Bevor ein Kabel angeschlossen wird, sollte immer die korrekte Orientierung anhand der untenstehenden
Tabelle überprüft werden.
Beschreibung
Name
Pin
Name
Beschreibung
Data Carrier Detect
DCD
1
2
DSR
Data Set Ready
Receive Data
RXD
3
4
RTS
Request to Send
Transmit Data
TXD
5
6
CTS
Clear to Send
Data Terminal Ready
DTR
7
8
RI
Ring Indicator
Masse
GND
9
10
VCC
Versorgungsspannung 5V
Pinbelegung bei RS-422/RS-485 Bestückungsoption:
Beschreibung
Name
Pin
Name
Beschreibung
Transmit Data +
TX
1
2
TX#
Transmit Data -
Receive Data +
RX
3
4
RX#
Receive Data -
Reserviert
N/C
5
6
N/C
Reserviert
Reserviert
N/C
7
8
N/C
Reserviert
Masse
GND
9
10
VCC
Versorgungsspannung 5V
