Steckerübersicht
Kapitel: Anschlüsse
Beckhoff New Automation Technology CB4053
Seite 15
4.1 Steckerübersicht

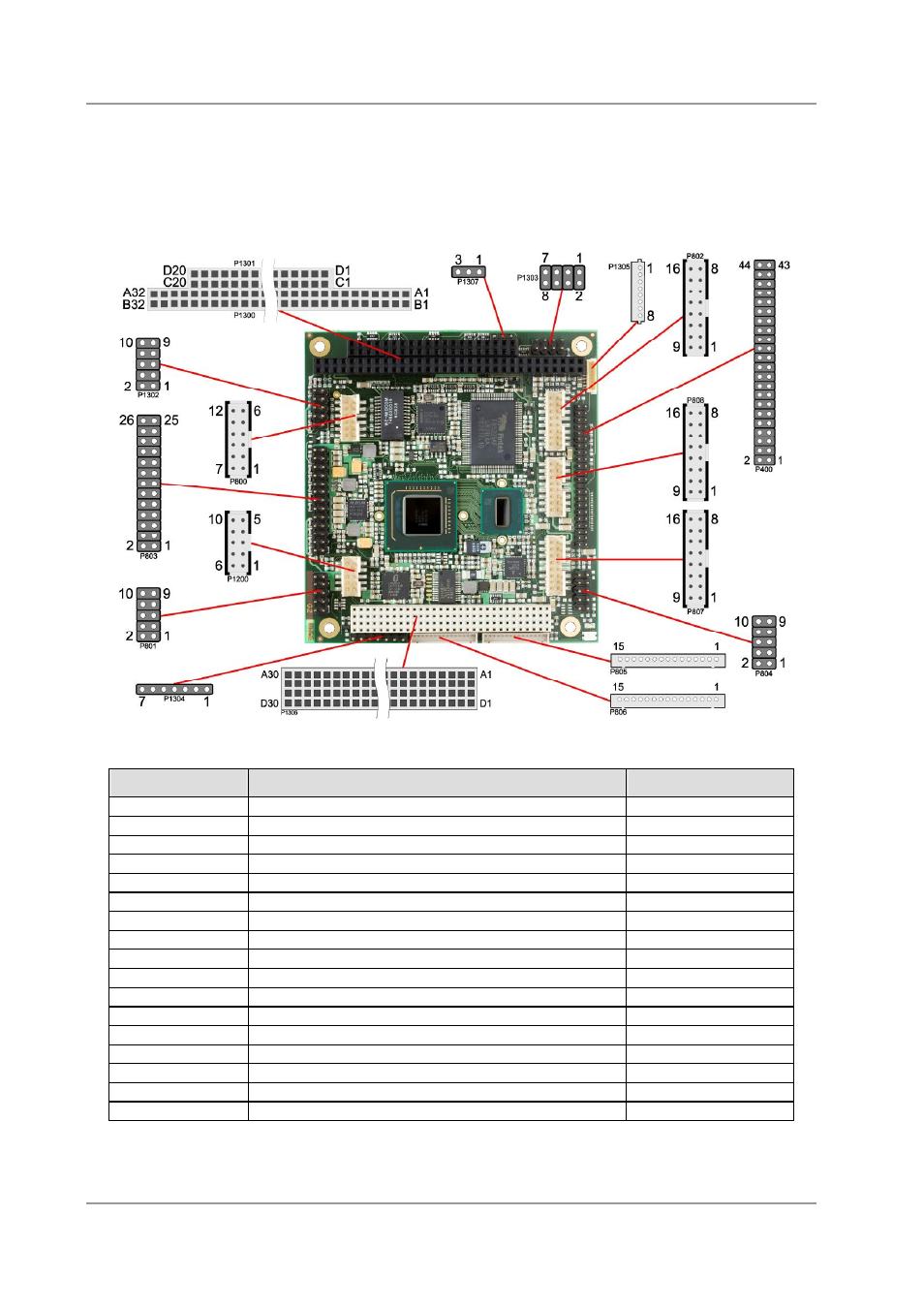

In der folgenden Abbildung sind die Steckeranschlüsse auf der Bestückungsseite des CB4053-Boards
zusammengefasst. Aus der Tabelle darunter kann die Funktion des jeweiligen Steckers entnommen
werden, ebenso wie die Handbuchseite, auf der weitergehende Informationen zu diesem Anschluss
nachgelesen werden kann.
Nummer
Funktion
Seite
P400
"IDE-Schnittstelle"
p. 32
U500*
"Speicher"
p. 18
P800**
"LAN"
p. 30
P801
"Serielle Schnittstelle COM1"
p. 35
P802**
"Audio"
p. 31
P803
"LPT-Schnittstelle"
p. 34
P804
"Serielle Schnittstelle COM2"
p. 36
P805/6
"LCD"
p. 26
P807/8**
"USB"
p. 28
P1200**
"VGA"
p. 25
P1300/1
"PC/104-Bus"
p. 21
P1302
"System"
p. 17
P1303
"Stromversorgung"
p. 16
P1304
"SMBus"
p. 37
P1305
"Überwachungsfunktionen"
p. 38
P1306
"PC/104-Plus-Bus"
p. 23
P1307
"Lüfteranschluss"
p. 39
* nicht abgebildet (s. Unterseite des Boards)
** Pin-Orientierung gilt ab Boardrevision G2
