Beckhoff New Automation Technology CB4053

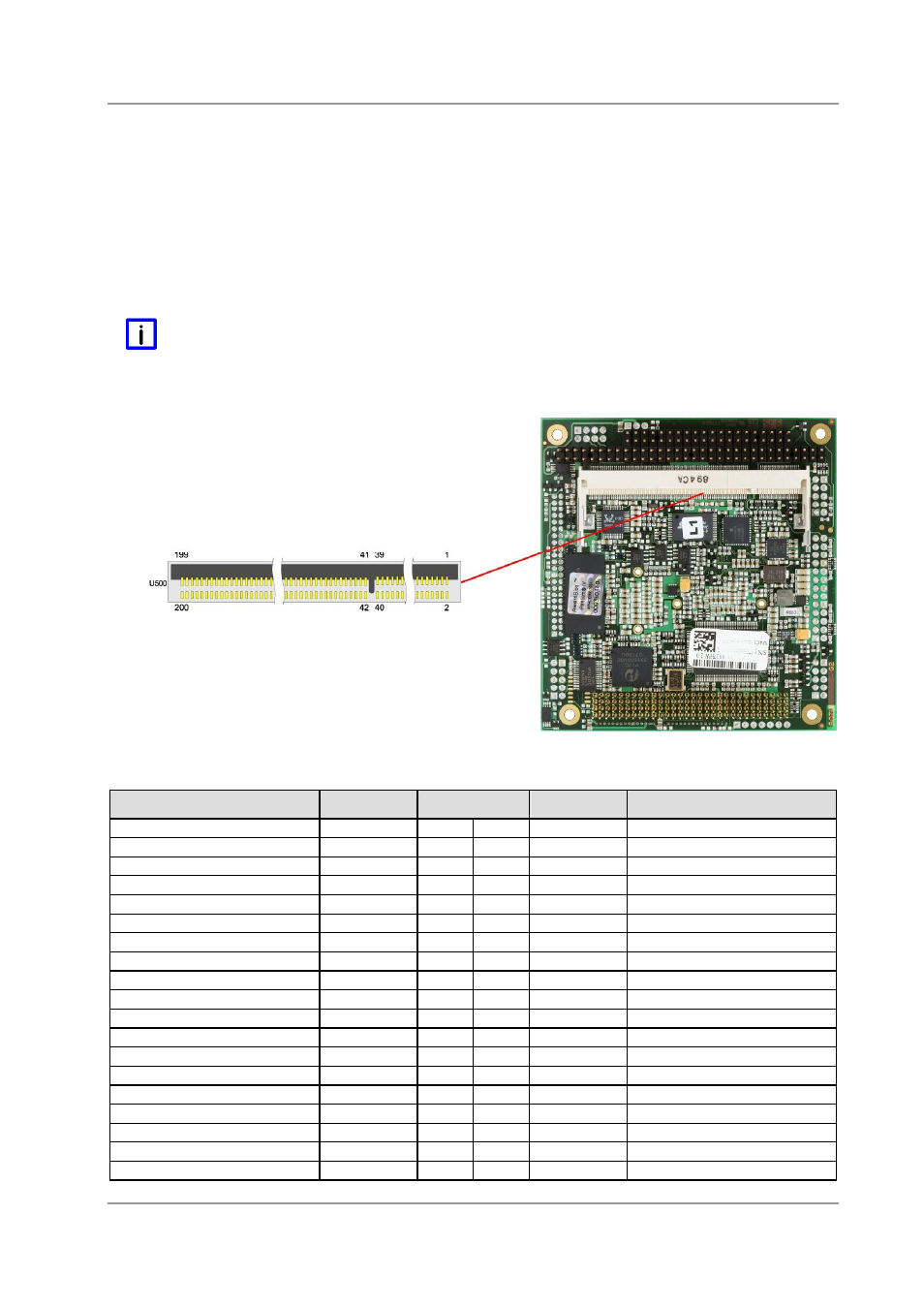

4.4 Speicher
Auf dem CB4053-Board kommen SO-DIMM200-Speichermodule (DDR2-533), wie sie in Notebooks
üblich sind, zum Einsatz. Der Steckplatz für das Speichermodul befindet sich an der Unterseite des
Boards. Aus technischen und mechanischen Gründen ist es möglich, dass bestimmte Speichermodule
nicht eingesetzt werden können. Informieren Sie sich bei Ihrem Distributor über die empfohlenen
Speichermodule.
Mit derzeit erhältlichen SO-DIMM-Modulen ist ein Speicherausbau bis 2 GByte möglich.
Alle Timingparameter für die unterschiedlichen Fabrikate und Ausbaustufen werden durch das BIOS
automatisch eingestellt.
H
INWEIS
Der Speicherausbau ist chipsatzseitig auf 2 GB beschränkt.
Beschreibung
Name
Pin
Name
Beschreibung
Referenzspannung Memory REF
1
2
REF
Referenzspannung Memory
Masse
GND
3
4
GND
Masse
Datenleitung 0
DQ0
5
6
DQ4
Datenleitung 4
Datenleitung 1
DQ1
7
8
DQ5
Datenleitung 5
Versorgungsspannung 2,5V 2,5V
9
10
2,5V
Versorgungsspannung 2,5V
Data Strobe 0
DQS0
11
12
DQM0
Data Mask 0
Datenleitung 2
DQ2
13
14
DQ6
Datenleitung 6
Masse
GND
15
16
GND
Masse
Datenleitung 3
DQ3
17
18
DQ7
Datenleitung 7
Datenleitung 8
DQ8
19
20
DQ12
Datenleitung 12
Versorgungsspannung 2,5V 2,5V
21
22
2,5V
Versorgungsspannung 2,5V
Datenleitung 9
DQ9
23
24
DQ13
Datenleitung 13
Data Strobe 1
DQS1
25
26
DQM1
Data Mask 1
Masse
GND
27
28
GND
Masse
Datenleitung 10
DQ10
29
30
DQ14
Datenleitung 14
Datenleitung 11
DQ11
31
32
DQ15
Datenleitung 15
Versorgungsspannung 2,5V 2,5V
33
34
2,5V
Versorgungsspannung 2,5V
Clock
CK0
35
36
2,5V
Versorgungsspannung 2,5V
Clock
CK0#
37
38
2,5V
Versorgungsspannung 2,5V
