5 Komponenten der Maschine
Die Maschine besteht aus mehreren Komponenten, die entsprechend ihrer
Funktion angeordnet sind:
1. Garnständer, Rollenhalter Verstärkungsband und Rollenständer für
Reißverschlüsse zum Bereitstellen der Materialien;
2. Abzugsgerät für zugfreies Einführen des Reißverschlusses in die Maschi-
ne;
3. Einlegebereich mit Anschlagleiste, Transportband, Abdeckblech und
Starttaste;
4. Bediengerät mit Tasten und Anzeigedisplay;
5. Nähkopf mit Photozelle zum Vernähen von Reißverschluß, Schlitzleiste
und Verstärkungsband;
6. Schneidevorrichtung mit Photozelle zum Trennen der Schlitzleisten;
7. Stapelvorrichtung mit Staplerstempeln, Schiebetisch und Magazin.

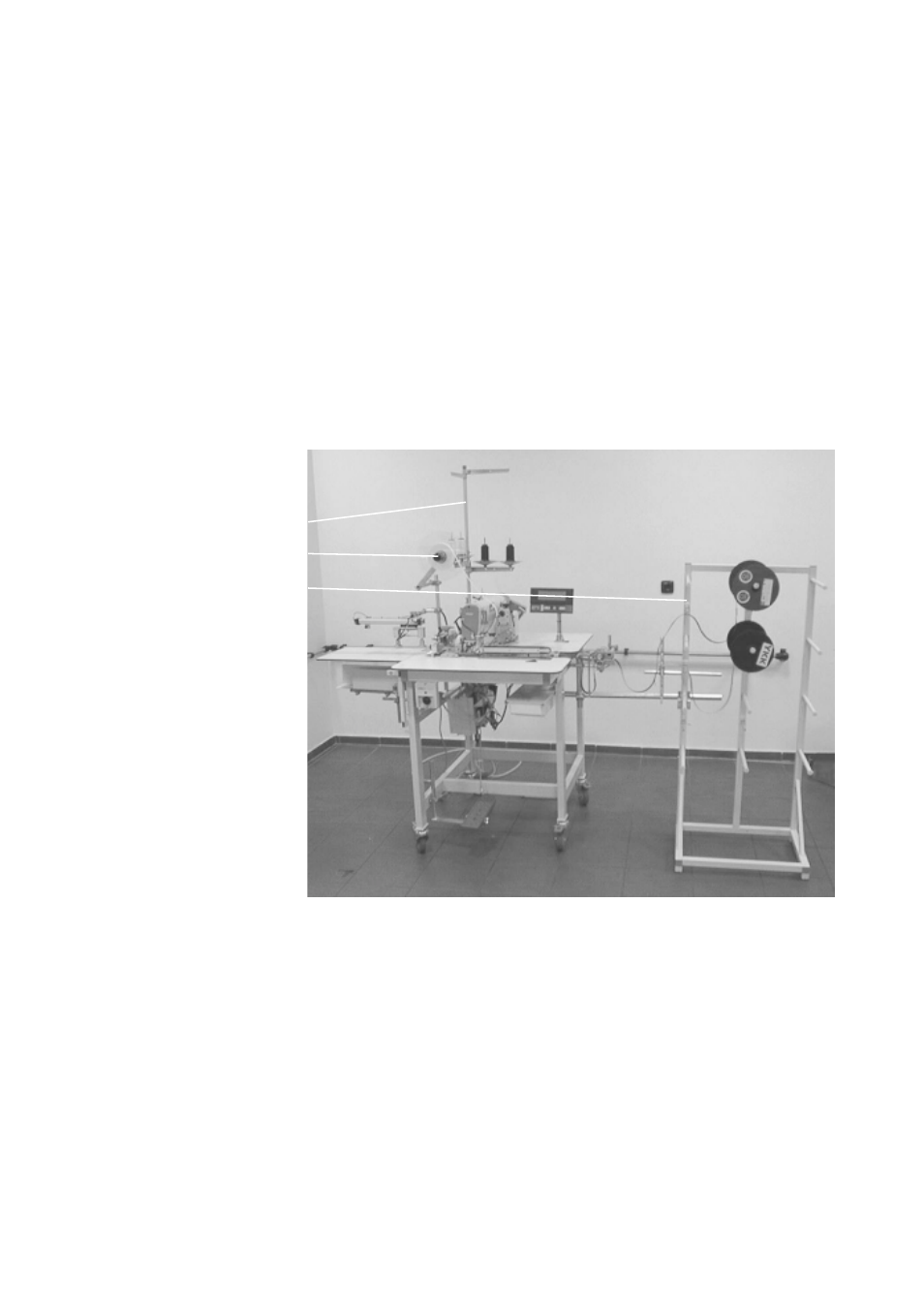

5.1 Einrichtungen zum Bereitstellen von Materialien
1
2
3
Diese Maschine ist mit drei Vorrichtungen zum Bereitstellen der benötigten
Materialien ausgestattet:
• der Garnständer (1), auf dem die Spulen mit dem Nähgarn befestigt
werden;
• der Rollenhalter für das Verstärkungsband (2), der sich über dem Nähkpf
befindet;
• der Ständer für die Reißverschluß-Rollen (3), auf dem eine Vielzahl
verschiedener Reißverschlüsse für die Produktion bereit gehalten werden
können.
Beachten Sie beim Einlegen von Rollen, die Bänder bzw. das Garn durch die
dafür vorgesehenen Führungen zu führen.
