3.8 Bedeutung der verwendeten Symbole

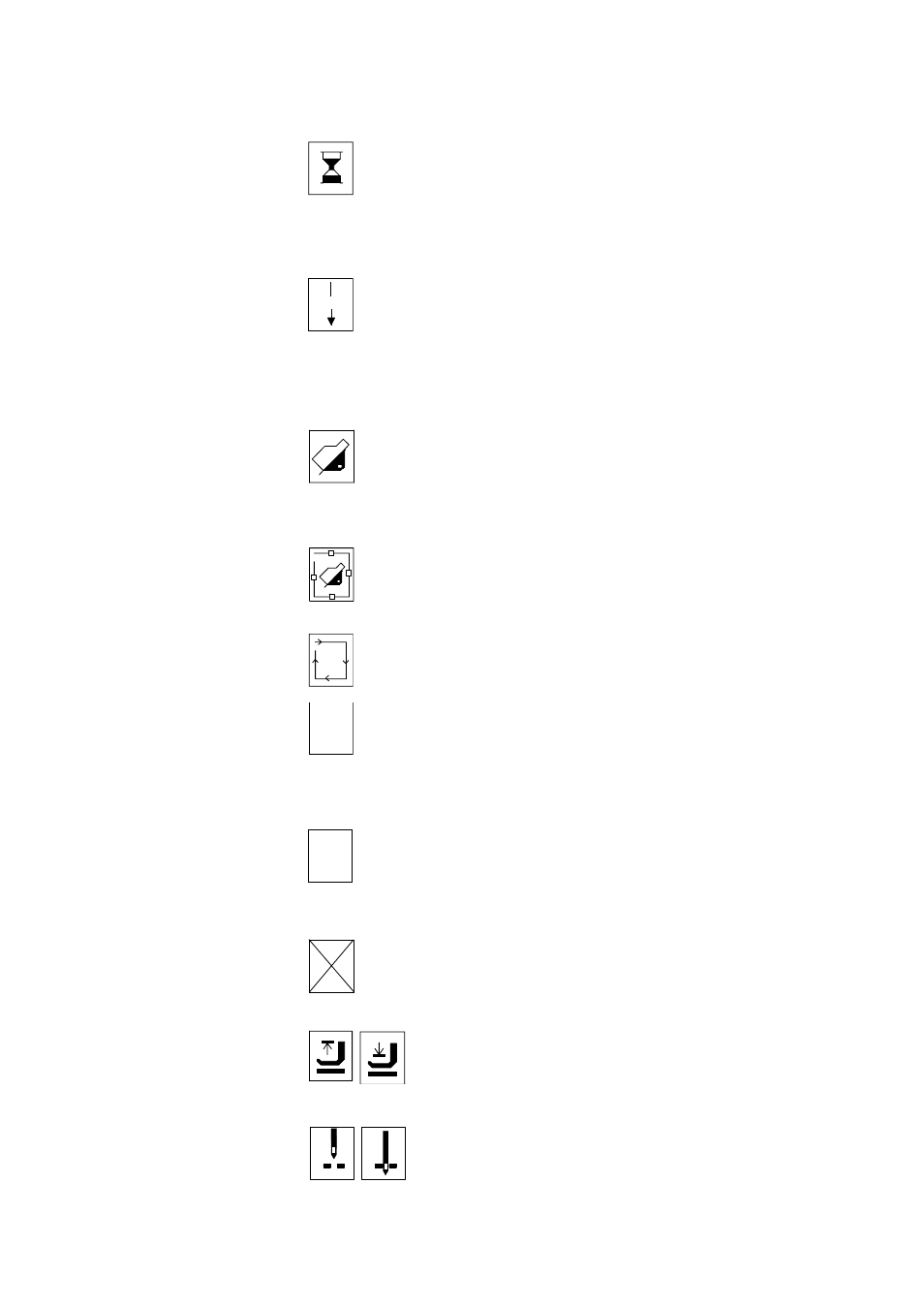

Schritttyp-Symbole
Pause - Ablauf einer Zeit
wird in einem Schritt das Zeitsymbol programmiert, wird
erst nach Ablauf der dazu eingegebenen Zeit der Pro-
grammablauf weitergeschaltet; in diesem Schritt können
auch Ausgänge eingeschaltet sein.
A
Weiter zum nächsten Schritt
nach Ablauf des angezeigten Schrittes wird automatisch
zum nächsten weiter geschaltet.
Programm-spezifische Symbole
Nähen manuell
erscheint dieses Symbol in einem Schritt, kann mit dem
Fußpedal manuell genäht werden; die Weiterschaltung
zum nächsten Schritt erfolgt durch Zurücktreten des
Fußpedals
halbautomatischer Ablauf
der Start kann hierbei nur ausgelöst werden, wenn die
Fotozelle vom Nähgut abgedunkelt ist
Automatischer Ablauf
der angezeigte Schritt läuft automatisch ab.
F n
Aktive Ausgänge
in diesem Schritt ist einer oder mehrere Ausgänge aktiv;
positionieren Sie den Cursor auf diesem Symbol und
drücken Sie die Spezial-Taste, um die aktiven Ausgänge
anzuzeigen; durchgestrichene Ausgänge sind nicht aktiv.
S T O P
Stop
nach Ablauf des Schrittes wird das Programm angehal-
ten; dies erfolgt in den meisten Fällen im letzten Schritt
eines Programmes.
S T O P
Kein Stop
es erfolgt kein Programmstop sondern ein Weiterschalten
zum nächsten Schritt.
Nähfuß oben/unten
zeigt die Stellung des Presserfusses bei Programmstart
und -ende an.
Nadelstellung nach Nähstopp
markieren Sie dieses Symbol und wählen Sie mit der
Plustaste die gewünschte Nadelstellung aus.
