Beisler 1710-5 Benutzerhandbuch
Seite 15
1-13
5.2
Abzugsgerät
1
2
3
4
5
6
7

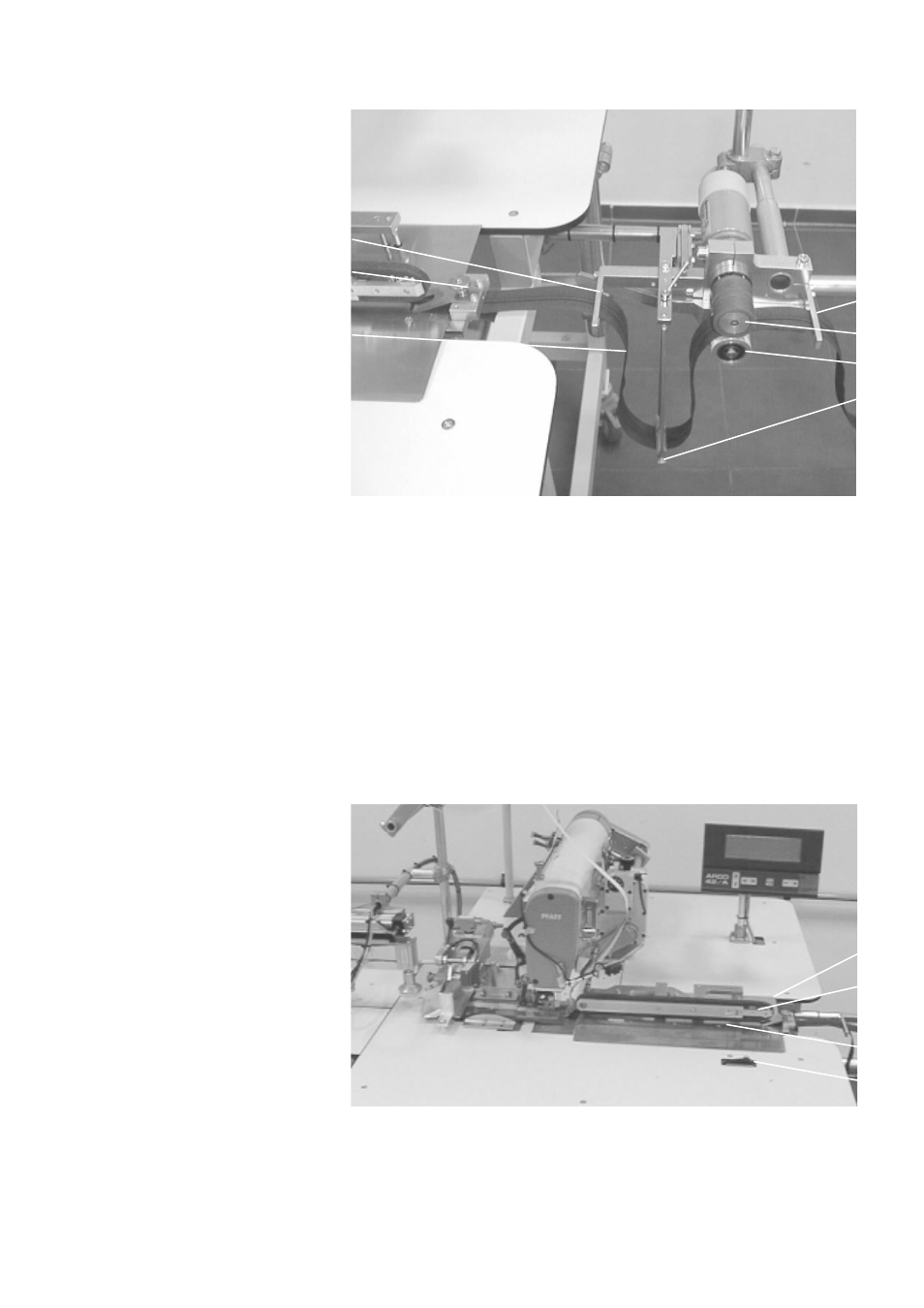

Das Abzugsgerät bewirkt ein zugfreies Einlaufen des Reißverschlusses in die
Maschine.
Der Reißverschluss (7) läuft zunächst durch die vordere Führung (1), dann
zwischen Antriebsrolle (2) und Gegenrolle (3) hindurch. Danach wird es
unterhalb des Zugschalters (4) herumgeführt, bevor es durch die hintere
Führung (5) und den Einlauf (6) unter das Gleitblech läuft.
Wird der Reißverschluss in die Maschine eingezogen, wird der Zugschalter
nach oben gedrückt, wodurch der Motor zugeschaltet wird. Der Reißver-
schluß wird durch die Antriebsrolle eingezogen, bis der Zugschalter den
Kontakt freigibt.
5.3
Einlegebereich
Im Einlegebereich läuft der Reißverschluß unter einem Gleitblech (1), auf
diesem ist ein Anschlag (3) montiert, an den die Schlitzleiste angelegt wird.
Nach dem Betätigen des Startschalters (4) wird das Transportband (2)
abgesenkt und die Schlitzleiste mit Reißverschluß und Verstärkungsband
unter den Nähkopf geschoben.
1
2
3
4
