1-14

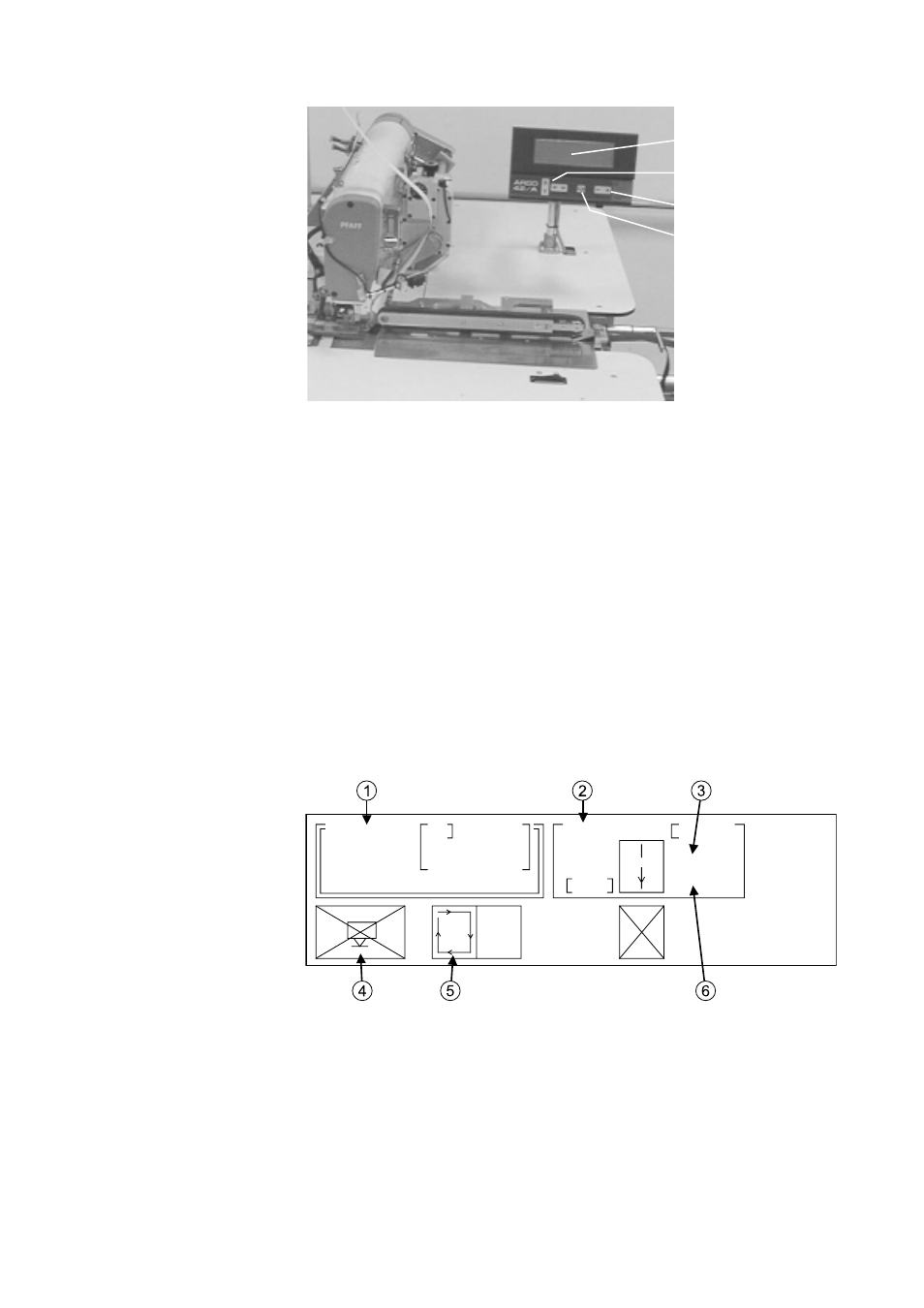

5.4 Bediengerät
5.4.1 Bestandteile des Bedienpults
Die einzelnen Elemente des Bedienpultes haben folgende Funktionen:
Anzeigedisplay (1): hier werden alle für die Bedienung des
Automaten erforderlichen Informationen
angezeigt.
Cursortasten (2): mit diesen können Sie den Cursor bewegen
und so alle erforderlichen Befehle und
Optionen markieren.
Spezialtaste (4): drücken Sie diese Taste, wenn mehrere
Informationen für eine Einstellung erforder-
lich sind.
Minus-/Plus-Tasten (3): dienen zum Aus-/Einschalten von Funktio-
nen, Vermindern/Erhöhen von Zahlenwerten
und Anwählen von Programmen.
5.4.2 Erläuterung der Displayanzeige
P R O G .
T X T : H A U P T P R O G R A M M
0 0 1 0
A P c s . S T E P
0 3
1 4
A D : 3 0 0 0
A : 4 5
S T O P
F n
1 Nummer des aktuellen Nahtprogrammes
2 Aktueller Schritt im Nahtprogramm
3 Nähdrehzahl
4 Fotozellenmodus
5 Automatischer Programmablauf
6 Stichzählung
1
2
3
4
