Ein- und Ausgänge programmieren
Auf der Seite Setup -10 werden die Ein- und Ausgänge ein- bzw. ausgeschal-
tet. Eingeschaltete Ein- und Ausgänge können frei programmiert werden.
Um einen Ein- oder Ausgang zu programmieren, positionieren Sie den
Cursor auf dem Ein- bzw. Ausgang und drücken die Spezialtaste. Die Ein-
stellseite wird geöffnet.
Hinweis
Die Programmierung der Ein- und Ausgänge erfolgt nicht programm-spezi-
fisch. Das heißt, die Einstellung ist für alle Programme gleich. Änderungen
wirken sich auf alle Nahtprogramme aus.
3.7.1

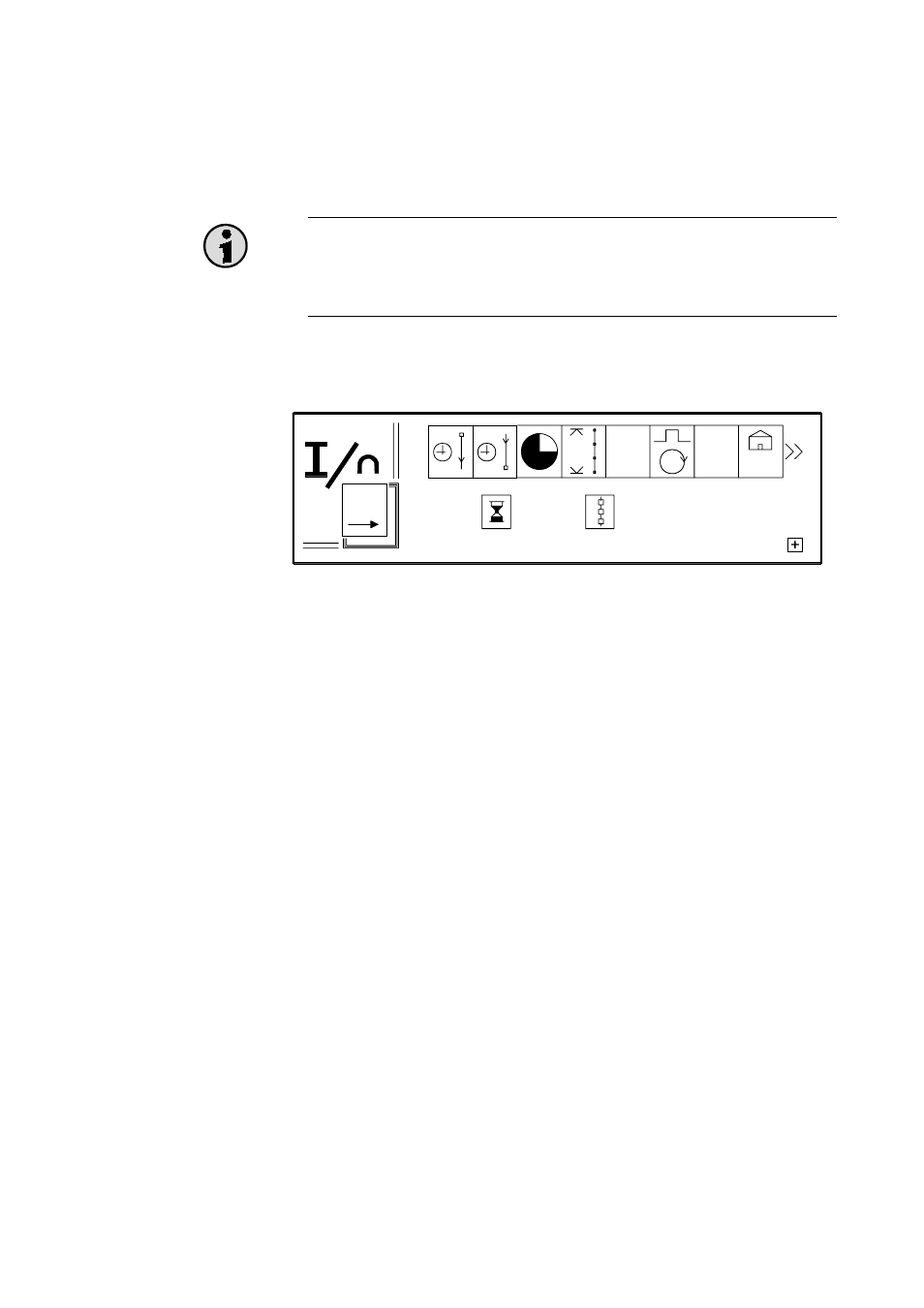

Einstellseite der Ein- und Ausgänge
OUT F8
PRG
STEP
STOP
0
10
STEP
Am Beispiel des Ausgangs F6 (angezeigt in der oberen, linken Ecke des
Displays) wird eine Programmierung gezeigt.
Für jeden Ein-/Ausgang muß eine Funktion ausgewählt werden, sowie eine
Einschaltverzögerung und eine Einschaltdauer programmiert werden. Die
gewählte Funktion wird links vor dem Hintergrund „I/O“ angezeigt. Die Sym-
bole werden weiter unten erläutert.
Die Einschaltverzögerung wird rechts neben der linken „Sanduhr“, die Ein-
schaltfauer rechts neben der rechten Sanduhr angezeigt. Über den Sanduh-
ren werden die verfügbaren Funktionen in einer Reihe nebeneinander ange-
zeigt.
Um einen Ein-/Ausgang zu programmieren, gehen Sie so vor:
1. Positionieren Sie den Cursor auf einem Funktionssymbol im rechten,
oberen Teil des Displays.
2. Drücken Sie die horizontalen Pfeiltasten, bis das gewünschte Funktions-
symbol markiert ist.
3. Drücken Sie die Plus-Taste um das markierte Funktionssymbol auszu-
wählen. Es erscheint links im Bereich „I/O“.
4. Positionieren Sie den Cursor auf dem Zeitwert links neben dem linken
Sanduhr-Symbol, falls Sie eine Einschaltverzögerung (in ms) der gewähl-
ten Funktion programmieren möchten.
5. Drücken Sie so oft die Plus- bzw. Minus-Taste, bis der gewünschte Wert
angezeigt wird. Die Einheit ist Milli-Sekunden.
6. Positionieren Sie den Cursor auf dem Zeitwert links neben dem rechten
Sanduhr-Symbol, wo Sie die Einschaltdauer (in ms) der gewählten Funkti-
on programmieren können.
7. Drücken Sie so oft die Plus- bzw. Minus-Taste, bis der gewünschte Wert
angezeigt wird. Die Einheit ist Milli-Sekunden.
8. Drücken Sie die Spezial-Taste um die Einstellseite zu verlassen und die
Änderungen zu speichern.
9. Wiederholen Sie die Prozedur für alle Ein- und Ausgänge, die Sie pro-
grammieren möchten.
